大家分析一下這個反饋電路(431+817)中的三極管的作用是什么?
分析別人的適配器,電路如下:搞不清楚其中三極管的作用,大家指點一下,謝謝!
全部回復(22)
正序查看
倒序查看
@gland
謝謝大家!謝謝lansunxu.三極管是SOT-23封裝,上面寫的N44,不清楚是什么型號的.另外,請問lansunxu,我不太明白你的意思,能說的詳細點嗎?你說的FG是什么意思呢?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/18/1088056661.jpg');}" onmousewheel="return imgzoom(this);">

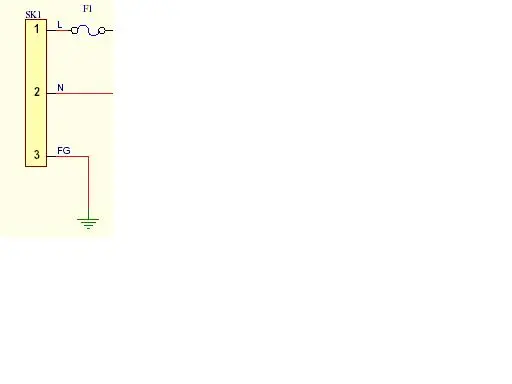

上面是三端輸入!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/18/1088056702.jpg');}" onmousewheel="return imgzoom(this);">

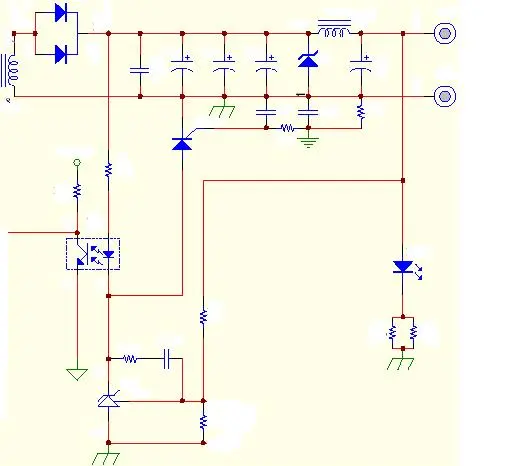

上圖是我看到的保護線路!
0
回復
@碧海銀沙
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/18/1088056661.jpg');}"onmousewheel="returnimgzoom(this);">上面是三端輸入![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/18/1088056702.jpg');}"onmousewheel="returnimgzoom(this);">上圖是我看到的保護線路!
我的電路跟筆記本電腦的適配器相同,是2線輸入,沒有FG的,適配器三塑封的.我又認真看了一下,電路確實跟你畫的不同.不過還是謝謝你lansunxu.
0
回復
@likeyuan
此三極管工作電壓如果調整得當,在電路中應該是輸出電壓調整及OVP用的,調整電壓時工作于放大或者截止?fàn)顟B(tài),保護時進入保和狀態,需有很大電流流過P/C,但只是瞬間的,不會損壞P/C,機臺此時也會進入保護狀態.
呵呵,仔細看了一下,likeyuan說的滿有道理的:“當輸出電壓過高時管子導通,通過光藕的電流突然變大,調節電路會認為輸出電壓超高而關斷開關管,起到快速保護作用”不過那個三極管有可能三lansunxu提供的圖里面的晶閘管.
謝謝各位!:)
謝謝各位!:)
0
回復
首先,這個三極管應該畫錯了.
其實此電路和431電路對輸出電壓起雙重限制作用,在安規中的single fault測試中,測試條件有可能會把你的431電路斷路,如果沒有其他保護電路的話,輸出電壓可能變的比較高,從而不符合你負載對輸出電壓的需求,特別是當你的負載是電池的時候,因為電池都有充電最高電壓的限制,如果當你的`431電路出現問題的時候,輸出電壓有可能會超出此電壓限制范圍,那是不符合電路和安規要求的,所以在安規測試中一般對這種電路都會要求雙重保護.
其實此電路和431電路對輸出電壓起雙重限制作用,在安規中的single fault測試中,測試條件有可能會把你的431電路斷路,如果沒有其他保護電路的話,輸出電壓可能變的比較高,從而不符合你負載對輸出電壓的需求,特別是當你的負載是電池的時候,因為電池都有充電最高電壓的限制,如果當你的`431電路出現問題的時候,輸出電壓有可能會超出此電壓限制范圍,那是不符合電路和安規要求的,所以在安規測試中一般對這種電路都會要求雙重保護.
0
回復
@shiping_liao
首先,這個三極管應該畫錯了.其實此電路和431電路對輸出電壓起雙重限制作用,在安規中的singlefault測試中,測試條件有可能會把你的431電路斷路,如果沒有其他保護電路的話,輸出電壓可能變的比較高,從而不符合你負載對輸出電壓的需求,特別是當你的負載是電池的時候,因為電池都有充電最高電壓的限制,如果當你的`431電路出現問題的時候,輸出電壓有可能會超出此電壓限制范圍,那是不符合電路和安規要求的,所以在安規測試中一般對這種電路都會要求雙重保護.
謝謝shiping_liao.我覺得你說的很合理、全面.
那個三極管是不是個晶閘管?或者NPN形的?
那個三極管是不是個晶閘管?或者NPN形的?
