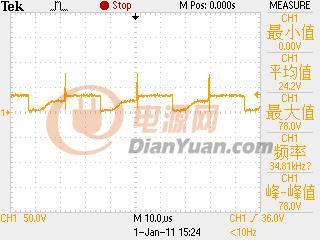

為啥反激電路中的Vds波形是這樣的

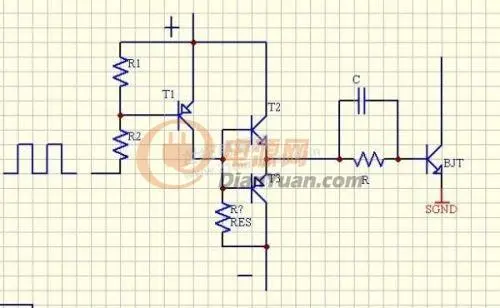

把驅動電路和驅動波形也上了。
T3下面的那個電阻阻值是不是很小?。?/p>
能不能吧圖中的電阻阻值給出...還有電阻R1\R2
那你檢測一下初級繞組的電流。
可以把板刻一塊出來接電阻,測試初級電流的波形,不過變壓器飽和的可能性很小....
樓主用的不是MOSFET,是BJT?
為什么要用T1?
不明白的是:既然是圖騰柱驅動MOSFET,為什么在MOSFET的G極加了一個電阻和一個電容并聯?電容是否起到快速放電的作用?為什么不在G極對S極加個大電阻?
你這個是VDS嗎?平臺電壓才36V?
是多少V輸入的?
我想問問為什么不應該是這樣的,關斷的時候反激端輸入電壓加上漏感電壓,在加上副邊反射過來的電壓,不是就應該有個尖峰么?RCD電路沒用?實際的我好多不懂,希望大家不吝賜教.
