自己頂。
不知怎么看不到附圖。

自己頂。
不知怎么看不到附圖。

自己頂。
不知是不是網絡問題，我發了兩遍了，還是沒看到，再頂一次。
我看不到我粘貼的附件：圖片.

我想學習仿真，現用ORCAD9.2。
我覺得在變壓器的初級加上正負雙極性脈沖信號，在次級應得到雙極性信號，但仿真結果是單極性，不知怎么回事？請DX指導。3KS！
看不到圖片，我再傳一次。
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/35/1133169830.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/35/1133169875.gif');}" onmousewheel="return imgzoom(this);">

照理不管初級的信號是單極或雙極的，次級的輸出都應該是雙極性的。

我想學習仿真，現用ORCAD9.2。

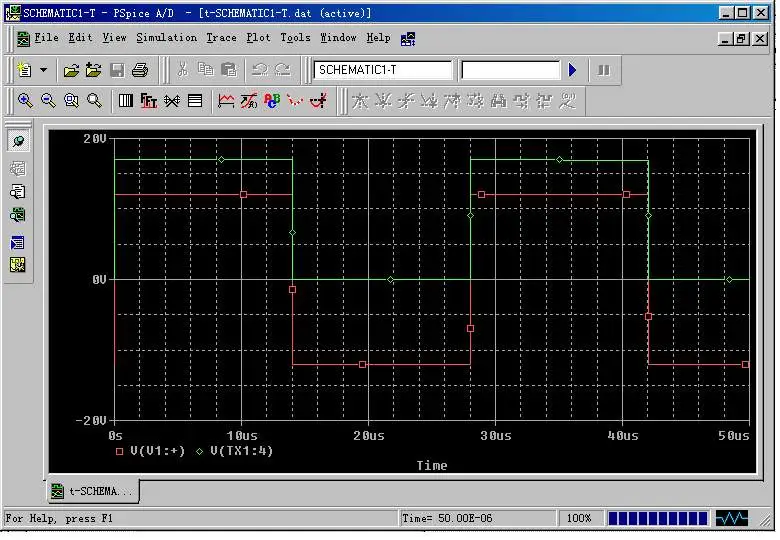

我覺得在變壓器的初級加上正負雙極性脈沖信號，在次級應得到雙極性信號，但仿真結果是單極性，不知怎么回事？請DX指導。3KS！
看不到圖片，我將圖片轉化為jpg格式，再傳一次。
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/35/1133249431.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/35/1133249445.jpg');}" onmousewheel="return imgzoom(this);">

樓上好，我看了你的圖，你的問題我不會解決，不好意思．不過我看到了你的變壓器有同名端，是怎么設的，這個問題困擾我好幾天了，沒有解決，你能指導一下嗎？你用的是什么版本，我用的是９.２．先謝謝了

我用的是ORCAD9.2版，Orcad\Capture\Library\PSpice\的ANL＿M(jìn)ISC中的變壓器XFRM＿LIN/CT-SEC，不知是不是使用的模型有問題，仿真的結果就是不像想像中的那樣。急死了，也不知哪位大俠能指點？

給你參考
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/35/1133346571.jpg');}" onmousewheel="return imgzoom(this);"> 500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/35/1133346587.jpg');}" onmousewheel="return imgzoom(this);">

3KS!

偶試了，在初始階段不理想。上下不對稱。還有其它辦法嗎？

初始時不對稱，后來慢慢便對稱，這是正常的，電路分析亦得到相同結果，這不是PSPICE 的問題，到達對稱的時間由變壓器的電感量Lp和R2的比值(即時間常數)所決定。Lp/R2 越大，需要的時間越長。你可以仿真一下。

再謝！

我想自己建一個變壓器的庫,怎么做呀>

我也想對變壓器進行進行仿真，匝比等怎么設置？是否跟電感值有關？
若想建模，怎么做？
謝謝！
