三角波幅值問題，望大家?guī)兔Γ?/h1>
我用ne555產生三角波，用的是lao shou 的電路，但產生的三角波的最低點離x軸更加接近呢？我出來的波離x軸有2v呢，因為要調制spwm波，所以希望能得到大家的幫助！謝謝~ 上面那個線接12v電壓的，s4腳輸出三角波。是不是穩壓二極管的原因呢？因為我用的是3.9v的穩壓管。

全部回復(34)
正序查看
倒序查看
2010-08-07 21:35
至于出來的三角波離X軸有幾V，原則上是沒有關系的，只要你的饅頭波最低點離X軸也是幾V就可以了。
0
回復
2010-08-07 22:43
@蕭山老壽
至于出來的三角波離X軸有幾V，原則上是沒有關系的，只要你的饅頭波最低點離X軸也是幾V就可以了。
laoshou :您好！我就是看了您的資料的，我想問您個問題，就是書上不是說用三角波直接和正弦波比較出spwm波嘛？您采用的“饅頭波”有是什么原理呢？還有調死去時間的方波？希望可以得到您的指教！謝謝~
0
回復
2010-08-08 13:27
@taokaisheng
laoshou:您好！我就是看了您的資料的，我想問您個問題，就是書上不是說用三角波直接和正弦波比較出spwm波嘛？您采用的“饅頭波”有是什么原理呢？還有調死去時間的方波？希望可以得到您的指教！謝謝~

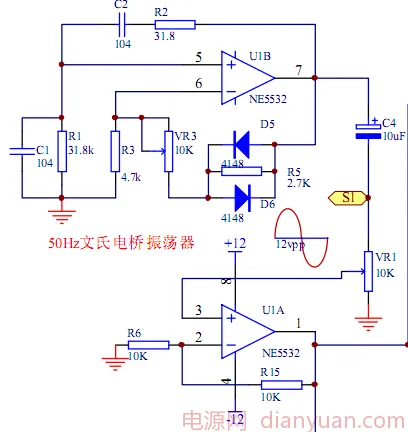

用紋波震蕩產生正弦波，波紋上有竄動，整個波偶爾會有抖動，導致了峰峰值有上下1、 2v的變化，用的是老壽先生的這個圖，但芯片我是用lm358的。請問是哪里 的原因？謝謝！
0
回復
2010-08-08 15:39
@taokaisheng
用紋波震蕩產生正弦波，波紋上有竄動，整個波偶爾會有抖動，導致了峰峰值有上下1、2v的變化，用的是老壽先生的這個圖，但芯片我是用lm358的。請問是哪里的原因？謝謝！[圖片]

用高速運放試試

0
回復
2010-08-08 16:13
@taokaisheng
用紋波震蕩產生正弦波，波紋上有竄動，整個波偶爾會有抖動，導致了峰峰值有上下1、2v的變化，用的是老壽先生的這個圖，但芯片我是用lm358的。請問是哪里的原因？謝謝！[圖片]
輸出的正弦波有振動，說明一定有哪個元器件或者電路方面有問題，一定要先排除它。
0
回復
2010-08-08 16:38
@蕭山老壽
輸出的正弦波有振動，說明一定有哪個元器件或者電路方面有問題，一定要先排除它。
嗯，老壽先生：我已經解決了，現在已經把饅頭波調出來了。波形非常好。在這里真是對您非常的佩服！也非常感激您的幫助！我還想問下，那個同步方波必須做嗎？如果直接拿饅頭波和三角波調制出來spwm波會怎么樣呢？我后面的全橋驅動是ir2110驅動四個mos管的。學生在此恭候您的解答！謝謝~
0
回復
2010-08-08 21:54
@taokaisheng
嗯，老壽先生：我已經解決了，現在已經把饅頭波調出來了。波形非常好。在這里真是對您非常的佩服！也非常感激您的幫助！我還想問下，那個同步方波必須做嗎？如果直接拿饅頭波和三角波調制出來spwm波會怎么樣呢？我后面的全橋驅動是ir2110驅動四個mos管的。學生在此恭候您的解答！謝謝~
同步方波是一定要的，是給后面的時序電路作選通用的，如果沒有同步方波，還原出來的正弦波就只有上面的半個，下面半個沒有了。
0
回復
2010-08-09 21:06
@蕭山老壽
同步方波是一定要的，是給后面的時序電路作選通用的，如果沒有同步方波，還原出來的正弦波就只有上面的半個，下面半個沒有了。
laoshou  老師：您好！我有個問題還想麻煩您一下，就是我用lm393怎么比較不出來spwm波??？出來的是個亂跳的方波，就是所有的脈寬是同時的在變大變小，明顯不是spwm波呀！我檢查了電路，都是對的啊。而且輸入的兩種波都是對的 ，就是出不來。學生想不通了，是什么原因呢?望老師指導下。（跟圖上的那個電感應該沒什么影響吧，我沒接唉）期待您的解答。謝謝您老了~
0
回復
2010-08-10 09:07
@taokaisheng
laoshou 老師：您好！我有個問題還想麻煩您一下，就是我用lm393怎么比較不出來spwm波??？出來的是個亂跳的方波，就是所有的脈寬是同時的在變大變小，明顯不是spwm波呀！我檢查了電路，都是對的啊。而且輸入的兩種波都是對的，就是出不來。學生想不通了，是什么原因呢?望老師指導下。（跟圖上的那個電感應該沒什么影響吧，我沒接唉）期待您的解答。謝謝您老了~
這個“亂跳的方波”就是SPWM波，它是隨正弦函數值大小來改變脈沖寬度的大小，就是SPWM波。
0
回復
taokaisheng
LV.4
11
2010-08-10 09:32
@蕭山老壽
這個“亂跳的方波”就是SPWM波，它是隨正弦函數值大小來改變脈沖寬度的大小，就是SPWM波。

嗯，您說得對。是我用示波器的時候太粗心了，我仔細看過了，從lm393出來的spwm波的峰峰值連3v都不到（進去的兩個波都是4v的），如果再接到與門和同步方步比較出來的話，峰峰值1v都沒有了，這個問題是不是就要用到產生饅頭波的那塊電路里的那個穩壓閉環調節呢？

0
回復
2010-08-10 10:06
@taokaisheng
嗯，您說得對。是我用示波器的時候太粗心了，我仔細看過了，從lm393出來的spwm波的峰峰值連3v都不到（進去的兩個波都是4v的），如果再接到與門和同步方步比較出來的話，峰峰值1v都沒有了，這個問題是不是就要用到產生饅頭波的那塊電路里的那個穩壓閉環調節呢？
比較器出來3V都不到，肯定不對，你的比較器的上拉電阻是多少K？
0
回復
taokaisheng
LV.4
13
2010-08-10 10:07
@蕭山老壽
這個“亂跳的方波”就是SPWM波，它是隨正弦函數值大小來改變脈沖寬度的大小，就是SPWM波。
嗯，老師，我調出來了，唉。。。模電真是神奇，呵呵。謝謝您這兩天的指導！祝您身體健康！
0
回復
2010-08-10 10:08
@taokaisheng
嗯，老師，我調出來了，唉。。。模電真是神奇，呵呵。謝謝您這兩天的指導！祝您身體健康！
好啊，恭喜你，上個波形圖片看看。
0
回復
taokaisheng
LV.4
15
2010-08-10 10:23
@蕭山老壽
好啊，恭喜你，上個波形圖片看看。
嗯，我這個是相當于您圖上那個左上管那個驅動波形。您看怎么樣？
0
回復
2010-08-10 10:30
@taokaisheng
嗯，我這個是相當于您圖上那個左上管那個驅動波形。您看怎么樣？[圖片]
應該是對的。
0
回復
taokaisheng
LV.4
17
2010-08-10 10:35
@蕭山老壽
應該是對的。
嗯，主要還是有您的教導。學生很感謝您！我還要繼續努力調全橋驅動呢。呵呵，日后有問題還請老師您多多指教啊~
0
回復
taokaisheng
LV.4
18
2010-08-10 20:24
@taokaisheng
嗯，主要還是有您的教導。學生很感謝您！[圖片]我還要繼續努力調全橋驅動呢。呵呵，日后有問題還請老師您多多指教啊~[圖片]
laoshou  老師：那個我把spwm波接到ir2110全橋驅動后，出來的波形如圖所示（我還沒有濾波）。請您幫我看看，紋波很大，以至于峰峰值有40多v，而整個波所占的實際峰峰值通過格子計算應該是20多v左右（我輸入的直流是12v的），而頻率也有40多k赫茲，您看這樣有什么問題嗎？
0
回復
taokaisheng
LV.4
19
2010-08-11 09:59
@蕭山老壽
應該是對的。
lao shou 老師：我逆變出來的spwm波經過濾波后出來的波形是這樣的，它的下邊沿怎么調那個饅頭波電路里的兩個變位器都沒有變化，上邊沿倒是可以上下升降的。您看這是什么問題呢？還是濾波的不夠呢？我濾波電感式1mH，電容CBB  4.7uF 的。
0
回復
2010-08-11 11:11
@taokaisheng
laoshou老師：我逆變出來的spwm波經過濾波后出來的波形是這樣的，它的下邊沿怎么調那個饅頭波電路里的兩個變位器都沒有變化，上邊沿倒是可以上下升降的。您看這是什么問題呢？還是濾波的不夠呢？我濾波電感式1mH，電容CBB 4.7uF的。[圖片]

你只出來上半個正弦波，下面半個沒有出來，應該是時序電路的問題，仔細的查一下。



0
回復
taokaisheng
LV.4
21
2010-08-11 11:28
@蕭山老壽
你只出來上半個正弦波，下面半個沒有出來，應該是時序電路的問題，仔細的查一下。

時序電路我沒有完全按照您的解法，我只是把相當于您圖上的那個左上管的spwm波接到ir2110驅動電路里，然后左上管和右下管是直接接進來，而另外兩個mos管則是同過非門后再接進去的，您看這樣對時序電路有什么影響嗎？

0
回復
2010-08-11 11:34
@taokaisheng
時序電路我沒有完全按照您的解法，我只是把相當于您圖上的那個左上管的spwm波接到ir2110驅動電路里，然后左上管和右下管是直接接進來，而另外兩個mos管則是同過非門后再接進去的，您看這樣對時序電路有什么影響嗎？
認真檢查，仔細分析，應該能找到問題所在。
0
回復
taokaisheng
LV.4
23
2010-08-11 11:38
@蕭山老壽
認真檢查，仔細分析，應該能找到問題所在。
我現在想知道我這樣接是不是存在理論上的問題？就是我只把其中一個同步方波和393出來的spwm波經過與門后的單極性spwm波直接接到驅動電路里。
0
回復
2010-08-11 11:55
@taokaisheng
我現在想知道我這樣接是不是存在理論上的問題？就是我只把其中一個同步方波和393出來的spwm波經過與門后的單極性spwm波直接接到驅動電路里。

不管如何接法，只要能出下圖的波形，就是對的。每個人的思路不同，設計出的時序電路各不相同，但萬變不離其宗，只要能出下圖的波形，一定能輸出正弦波的。





0
回復
taokaisheng
LV.4
25
2010-08-11 12:22
@蕭山老壽
不管如何接法，只要能出下圖的波形，就是對的。每個人的思路不同，設計出的時序電路各不相同，但萬變不離其宗，只要能出下圖的波形，一定能輸出正弦波的。[圖片]
嗯，對。laoshou 老師，我分析了下自己的時序電路和您的，覺得另一個方步必須得接進去，我試了，我成功了！謝謝您！老師~
0
回復
2010-08-11 12:47
@taokaisheng
嗯，對。laoshou老師，我分析了下自己的時序電路和您的，覺得另一個方步必須得接進去，我試了，我成功了！謝謝您！老師~[圖片]

恭喜你，上個波形看看。



0
回復
taokaisheng
LV.4
27
2010-08-11 12:52
@蕭山老壽
恭喜你，上個波形看看。
嗯，這種波形是我直流電平12v 的時候，那個我想問下，如果我把電壓加到30多v的話，出來的斜次波是不是會加大呢？我的濾波參數是不是不夠？
0
回復
2010-08-11 15:09
@taokaisheng
嗯，這種波形是我直流電平12v的時候，那個我想問下，如果我把電壓加到30多v的話，出來的斜次波是不是會加大呢？我的濾波參數是不是不夠？[圖片]
你把示波器的X軸時間放大一點，看看波形的失真情況。
0
回復
taokaisheng
LV.4
29
2010-08-19 18:42
@蕭山老壽
你把示波器的X軸時間放大一點，看看波形的失真情況。
老師：學生今天把那個逆變電路拿出來試了下，居然發現輸入的直流電平加到15v以上，出來的正弦波馬上衰減成無信號了。好像mos管不工作了……是什么原因呢？
0
回復
2010-08-19 20:30
@taokaisheng
老師：學生今天把那個逆變電路拿出來試了下，居然發現輸入的直流電平加到15v以上，出來的正弦波馬上衰減成無信號了。好像mos管不工作了……是什么原因呢？
你指的是哪一點的電平加到15V以上？
0
回復
taokaisheng
LV.4
31
2010-08-19 20:36
@蕭山老壽
你指的是哪一點的電平加到15V以上？
就是母線電壓呀~需要逆變的直流電壓。好奇怪啊，幾天沒動這個電路，今天拿出來就不行了。因為我懷疑是驅動電路的問題，所以我用50%占空比的方波測試，結果是，我把示波器的地接到其中的一個輸出時，居然母線電壓會短路。學生很不能理解。望老師幫忙解答。
