淺析與探討“汽車HID安定器”的技術(一)
全部回復(55)
正序查看
倒序查看
抱歉;沒有及時的更新貼圖,一是前段時間“電源網”網絡有些問題;二是我不是時時地生活在網絡上,我的時間大部分都用于研究;不過,針對汽車HID,我覺得同行應多化點時間研究先進的電路,多化點時間研究恒功率的控制程序;為什么別人能做到,自己做不到?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1133708576.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1133708576.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@
抱歉;沒有及時的更新貼圖,一是前段時間“電源網”網絡有些問題;二是我不是時時地生活在網絡上,我的時間大部分都用于研究;不過,針對汽車HID,我覺得同行應多化點時間研究先進的電路,多化點時間研究恒功率的控制程序;為什么別人能做到,自己做不到?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/36/1133708576.jpg');}"onmousewheel="returnimgzoom(this);">
一語中的,正是恒功率的問題,我終其一生是搞自控研究的不是搞電源的,只是今年6月份一個朋友知我退休在家,托我?guī)退隽艘粋€(gè)單片機程序,程序做完后他挺滿意,試用結果也很好,我當時看啦一下他的圖紙,根具我的記憶這部分幾乎與你貼出的是一摸一樣的,特別是那兩只小信號推動管,但是我根據整個圖紙的分析,恒功率控制問題不是很完善,還有改進的必要,基于此我對此類圖紙?zhí)貏e的注意,更注意關于恒功率問題的各種觀點與言論,故此不但想看一下你下邊的圖紙,更想聽一下你對恒功率控制方面的觀點.
0
回復
@lebetken
一語中的,正是恒功率的問題,我終其一生是搞自控研究的不是搞電源的,只是今年6月份一個朋友知我退休在家,托我?guī)退隽艘粋€(gè)單片機程序,程序做完后他挺滿意,試用結果也很好,我當時看啦一下他的圖紙,根具我的記憶這部分幾乎與你貼出的是一摸一樣的,特別是那兩只小信號推動管,但是我根據整個圖紙的分析,恒功率控制問題不是很完善,還有改進的必要,基于此我對此類圖紙?zhí)貏e的注意,更注意關于恒功率問題的各種觀點與言論,故此不但想看一下你下邊的圖紙,更想聽一下你對恒功率控制方面的觀點.
采用取樣全橋下的電壓和全橋電流,經過運算放大器處理后進去MCU,由程序完成處理后輸出信號至運算放大器,再由運放去控制3843的PWM,3843PIN3和外面的電流傳感器組成電流環,全橋下方檢測的電壓作為電壓環,整個系統的關鍵之處就在于這個兩個檢測環,以及程序的處理過程,,這個電路效率比較高,但缺點也比較明顯,,,
0
回復

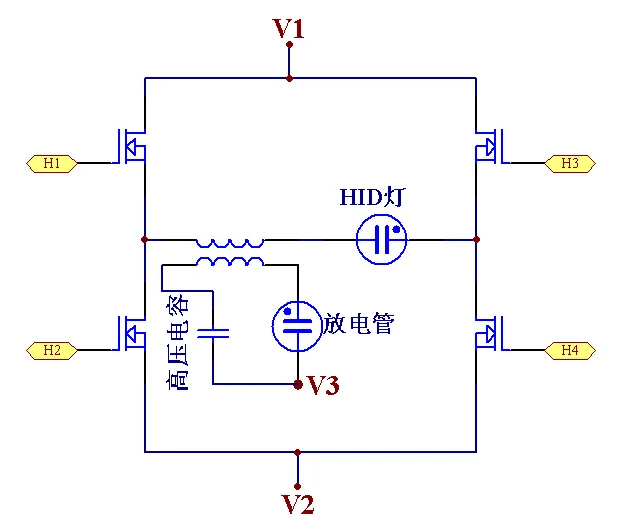

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1135092659.png');}" onmousewheel="return imgzoom(this);"> 0
回復
@徘徊路上
采用取樣全橋下的電壓和全橋電流,經過運算放大器處理后進去MCU,由程序完成處理后輸出信號至運算放大器,再由運放去控制3843的PWM,3843PIN3和外面的電流傳感器組成電流環,全橋下方檢測的電壓作為電壓環,整個系統的關鍵之處就在于這個兩個檢測環,以及程序的處理過程,,這個電路效率比較高,但缺點也比較明顯,,,
采用取樣全橋下的電壓和全橋電流,經過運算放大器處理后進去MCU,由程序完成處理后輸出PWM信號控制540,形成環路...
0
