P溝道MOS管和電感發熱厲害，盼解決方案

各位大俠，我在做一款風機驅動電路，利用IRF9630（P溝道的MOS管）加電感（電感式工字型電感1mh）來產生可變電壓驅動風機，風機最大功率大概有85W，MOS管加了散熱片（散熱片外形為25*25*16），但是MOS管和電感附件是原理圖，請大家?guī)兔纯矗遣皇窃O(shè)計有問題。謝謝。zixun1
全部回復(6)
正序查看
倒序查看
xia0402
LV.1
2
2010-05-18 18:03

自己頂，再頂！急盼高手支招，謝謝！

0
回復
LTTY
LV.3
3
2010-05-18 20:01

電感１ＭＨ那么大？你多大的ＰＷＭ頻率啊，還有電感你用的是工字的，多大的磁芯？多大的線經？感覺你的電感可能也有問題.


有QQ嗎我發個資料你看看，應該可以解決你的問題。

0
回復
xia0402
LV.1
4
2010-05-19 21:38
@LTTY
電感１ＭＨ那么大？你多大的ＰＷＭ頻率啊，還有電感你用的是工字的，多大的磁芯？多大的線經？感覺你的電感可能也有問題.有QQ嗎我發個資料你看看，應該可以解決你的問題。
非常感謝您的幫忙.我的PWM頻率是20KHz，工字型電感的高度20mm直徑是15mm，線徑好像是0.5mm的。麻煩您發個資料，幫我解決問題，謝謝。另外，我想增大電感的電感量和增加線徑，這個采用UU10.5的EE骨架可以嗎？
0
回復
2010-05-21 19:19
@xia0402
非常感謝您的幫忙.我的PWM頻率是20KHz，工字型電感的高度20mm直徑是15mm，線徑好像是0.5mm的。麻煩您發個資料，幫我解決問題，謝謝。另外，我想增大電感的電感量和增加線徑，這個采用UU10.5的EE骨架可以嗎？
看看瞧
0
回復
xia0402
LV.1
6
2010-05-21 20:41
@joshua_chan
看看瞧

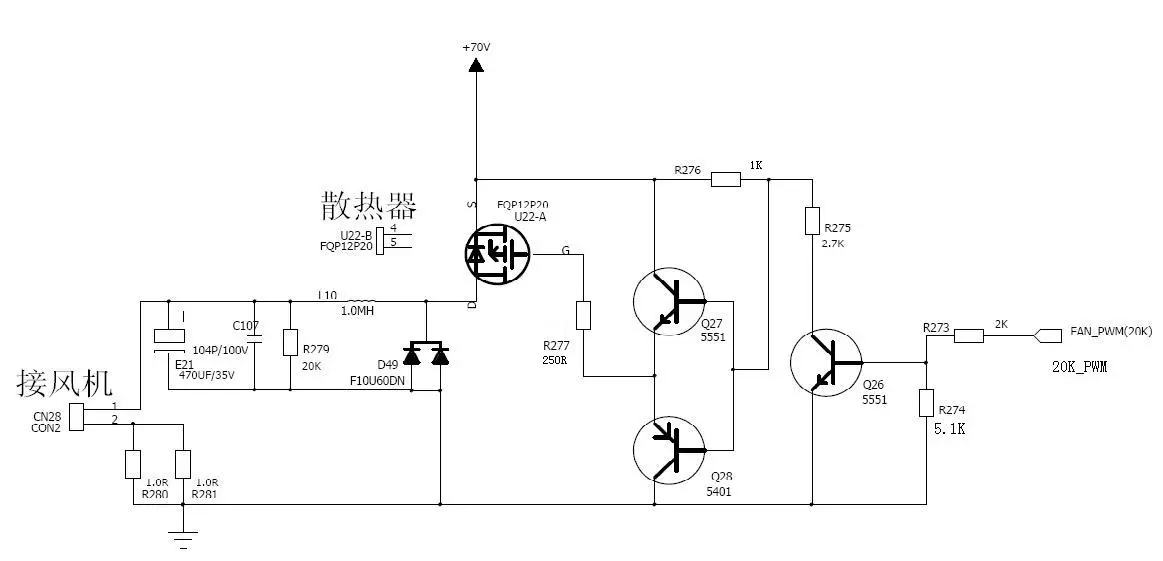

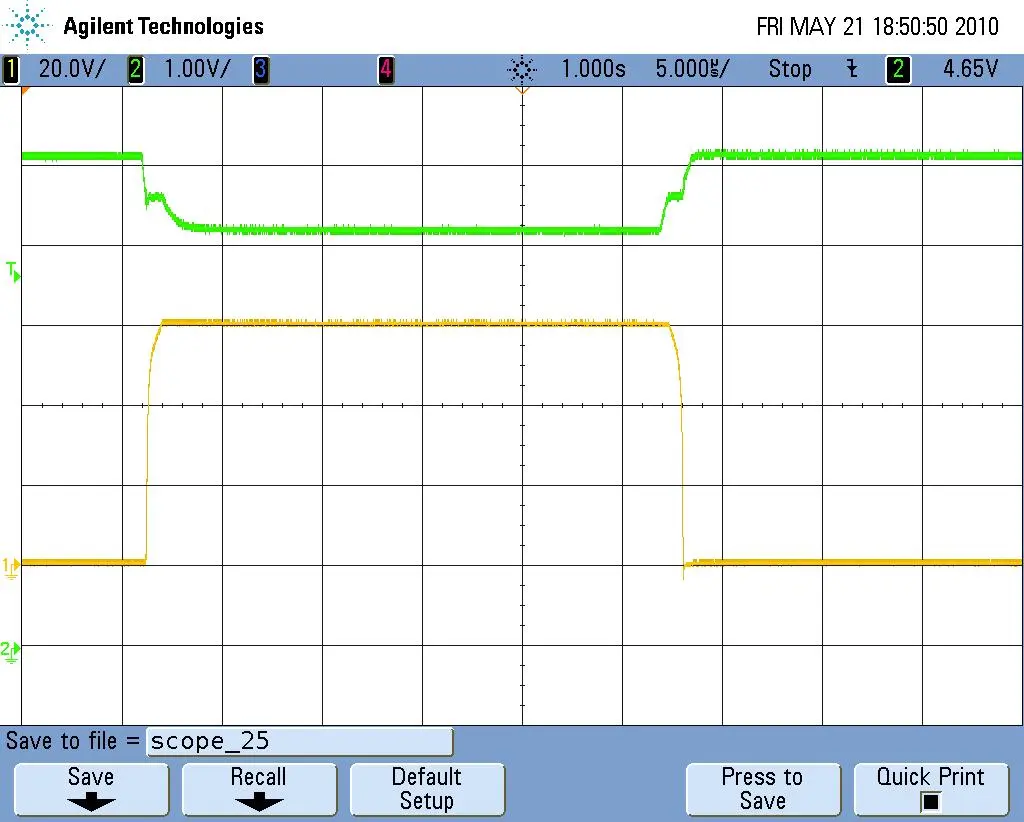

這是我的新改的原理圖和用示波器測試的MOS管G極和D極的波形（綠色G極（已經衰減10倍），黃色D極（未衰減）），我看不出來波形有哪里不好，請各位大俠指點，謝謝！
0
回復
xia0402
LV.1
7
2010-05-21 20:42
@xia0402
這是我的新改的原理圖和用示波器測試的MOS管G極和D極的波形（綠色G極（已經衰減10倍），黃色D極（未衰減）），我看不出來波形有哪里不好，請各位大俠指點，謝謝！[圖片]
