自己頂一下，請各位幫忙，有資料的上傳，再次感謝?。。。。〖保。。。。。?！

以前有生產過,不過手頭上沒有標準.原來定的標準是線材承受拉力的80%--100%,鉚高按此定,因為不同的端子有不同的鉚高,檢測方法直接使用拉力機就可以了.

能否詳細介紹一下你的的經驗，我很需要，在這方面我應該多學習。現在遇到一個問題，AWG24#線壓端子時端子拉力如何確定？3.5公斤應該可以吧，壓接高度如何定呢，有沒有經驗公式之類的？因為壓接端子方面沒有國家或行業標準，只有向前輩請教了

你可以自已做試驗來定，如果銅線在端子口斷得很平齊的話，那說明你的鉚高過低，如果拉出當然是過高了，最好的就是截面是長長短短不規則的情況了，說明鉚高定得很合理,3.5KG應該太低了.

**此帖已被管理員刪除**

1130937394.pdf
端子壓著基本知識，希望對大家有用

我打不開呀，有沒有WORD格式的
不用了，下載個軟件就可以了，謝謝。
是個好東東。

如果有資料的話希望上傳一下，大家分享

端子壓著機應該能解決你的難題,建議你在網上搜索一下有關線束加工的東東.

你直接告訴我們就好了？謝謝

壓26#線以上的資料網上比較多，我司是專業壓26-36#線的線束廠，有產品需加工可以合作。nixih@126.com

我有端子壓著機,但是不知道具體怎么做和做的過程中的注意事項,換句話說就是需要壓著技術指標,標準,壓著工藝等資料.

我上次給你答復，你把我的跟貼刪了？看來大家交流有困難！

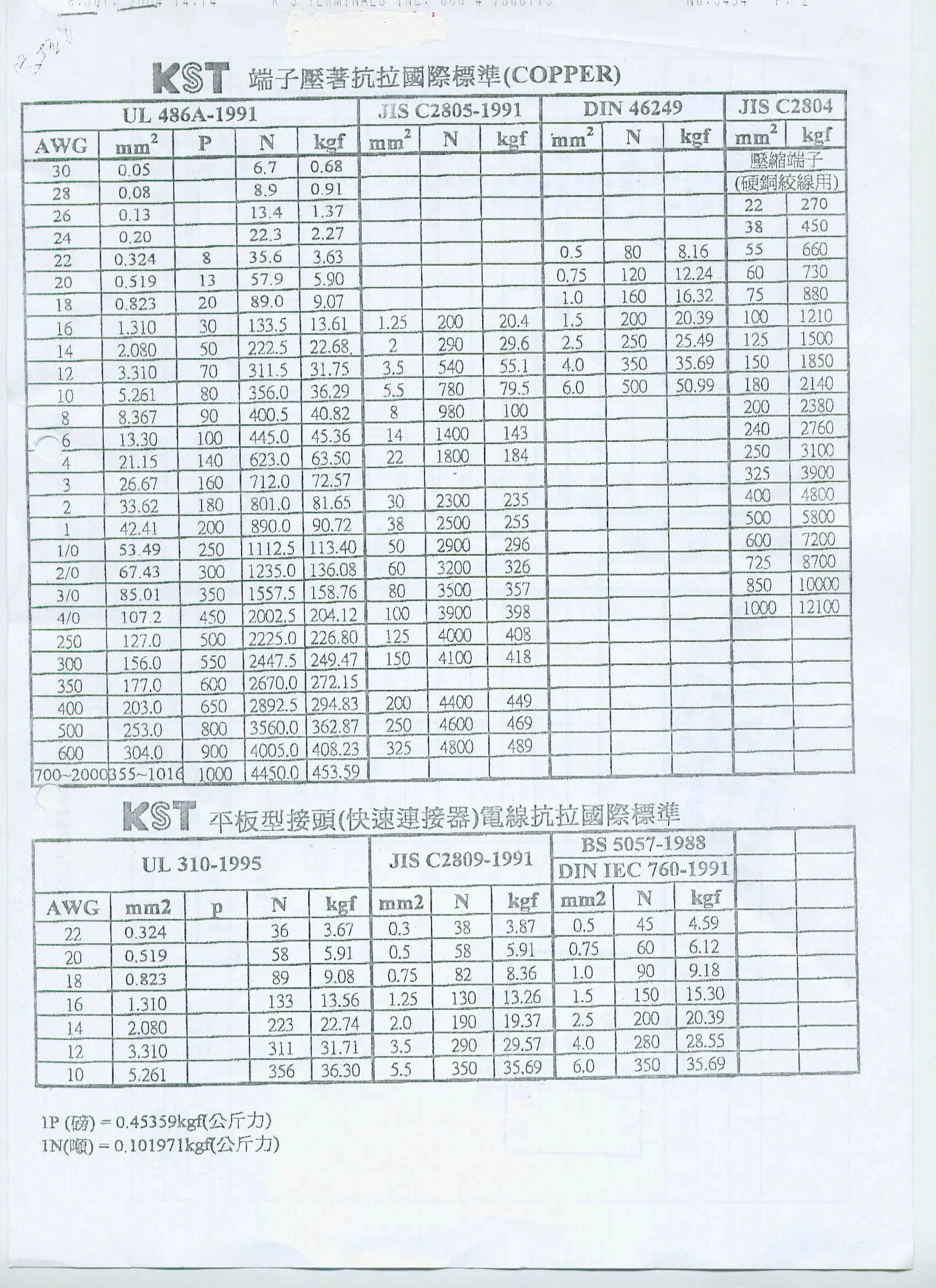

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/35/1131520023.jpg');}" onmousewheel="return imgzoom(this);">

非常感謝,對我來說用處非常大

不會吧,如果你有的話請傳上來,大家共同分享,交流上沒有任何問題

貴司是線束廠嗎？你是在那里的

線束加工我有一份IPC的標準,是老板從美國借過來後掃描的,只能上傳一個封面給大家看一下,因為掃描版本有180M以上,所以很遺憾.有關端子鉚合的部份我也上傳一份MOLEX的資料,其實各位也可以到MOLEX或AMP的網站上下載.他引用了一份UL486A的標準,從電源網之前應該可以下載到的,或請哪位兄弟上傳一下.UL486A是一份通用的拉力標準.但不同廠家
會有一些不同,應該都不會低於這個標準.如MOLEX的或仿制品都可查詢MOLEX的料號,從鉚合尺寸和鉚合后拉力都有詳細規定的.標準就是權威,大廠就標準.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/35/1131671270.jpg');}" onmousewheel="return imgzoom(this);">1131671338.pdf

好東西。180M也不大，支持你慢慢來。求UL486A
