我是一個做LED燈設計的工程師,既不賣燈,也不賣芯片,發此貼目的是為了澄清大家認識誤區,掃清一些芯片代理商為競爭而制造的謠言----
   我用HV9910的時間挺久、挺多, 做過大量試驗,多種設計,許多電路拓樸,也曾炸機失敗,也曾成功量產, 最終就總結出一個結論:
   HV9910是一個很經典的芯片,但必須應用恰當,則會安全可靠; 如果應用電路設計不當,則會冒險工作甚至炸機(芯片燒裂).
   可惜的是,HV9910的官方datasheet中建議的電路不是最好的,在許多應用中會有危險,那些推薦電路不宜直接照抄去用,這點不知supertex自己有沒意識到.真是可惜---
    而另外一些賣芯片的,為攻擊競爭對手,故意把工程師偶爾不當應用發生的炸機個例夸大渲染, 其實根本不是HV9910芯片的問題,是應用設計的問題-----

我已經把HV9910玩得爛熟,所以把我的看法總結如下:

HV9910的缺陷,并不是大家傳說的炸機,炸機是應用設計不當造成--;

也不是恒流精度不高,如果單以芯片的半程監控的電流采樣原理看,的確精度不高,很難做到±3%內; 但是如果再增加其它反饋環路(比如次級光藕反饋等等),則電流控制精度可以做到很高,逼近±1%. 其實大部分應用中±5%的電流精度就足夠了.如果非要高精度成本增加1~2元,應該也能接受吧.

HV9910的缺點是: 高壓打火,一致性不好, 價格較貴.
   高壓打火僅偶爾發生在--長期潮濕應用環境中,VIN高壓腳與CS低壓腳間發生,原因兩者片內、外距離太近,SOP8封裝加劇些, 但其SOP16封裝的極難發生.
   一致性不好的原因是半導體超高壓工藝制程的固有缺陷,此芯片雖然采用了一些Metal fuse(熔斷微調),但終究難以完全解決; 應用時,如果要求高,可以采用在線性調光腳用可調電阻,來一個個燈微調,此法雖繁,但有額外收獲是可以補償芯片外面那些分離元器件的一致性偏差(可累計),對大批量產很有好處.
   第3大缺點,也是最大缺點: 價格太貴. 現在LED燈貴遮蓋了它,將來LED燈急劇降價時,這點就突出了. 尤其在那些1w~5W的小功率燈應用,它們價格低,對成本更敏感.
   以上三大缺點才是芯片本身問題, 我衷心希望國人在設計HV9910替代兼容芯片時,能解決這些缺點; 如果有既能完全兼容HV9910,又改進上述缺點的國產芯片,我將帶頭采用,免費幫忙宣傳!

支持LZ的說法,很多人總是說這問題那問題,都沒有考慮自身的問題.電路設計合理恰當,使用元件很重要,特別對于HV9910這款I(lǐng)C來說.

有幾個人能摸透這款I(lǐng)C?估計難找!

HV9910我剛做的時候也炸機,后來雖然不炸機了,但我不敢用它做驅動,是因?yàn)檫@種芯片總會在%幾有炸機的時候,出貨最怕退貨.現在我用BP2808就沒有這個危險,是因?yàn)樗谋Ｗo(hù)電路很到位,IC的使用電流很小,損耗特低,輸出電流大于目前各種驅動IC,很輕松的做寬電壓,缺點就是要加電路處理一下EMI.價格也不算貴.

9910的IC設計在高壓應用中還是有缺陷的,最明顯體現在兩點:
首先在高壓應用中,8腳封裝的引腳規劃上就不符合安規要求.9910把VIN高壓輸入腳和CS GND安排在一起就不符合爬電距離的要求,特別是SO8封裝,在PCB布局中為了考慮焊接的可靠性,考慮到焊盤的因素,這種安全隱患更加突出.SO16封裝也許就是為了解決這個問題才有的.
其次在高壓應用中,特別是220V應用中.VIN連接的是一個內置高耐壓線性恒壓源,設計的目的是為了進一步簡化外圍電路,初衷是好的,但是設計時沒有考慮到一些瞬態的變化,電路上電伊始,內置的線性恒壓源需要向外掛的VCC電容充電,而9910的線性電源幾乎沒有任何限制,上電瞬時電流是相當大的,這樣必然會導致上電瞬間,IC瞬時功率過高,這是9910剛上電就炸片子的最主要原因.使用者在使用中為了避免這種情況的發生,不得不在VIN上端接入限流器件,結果這個內置的高壓恒壓源完全失去了存在的意義.而某些IC在內置VCC高壓供電電源上就設計的很好,加入了限流或者恒流環節,保證了IC的可靠性.
而且因?yàn)檫@個高壓供電特色,9910在推廣上過分強調了在寬電壓中的應用,忽視了簡單BUCK電路拓?fù)浔旧韺?duì)在寬電壓轉換中的應力問題.另外在抗干擾環節上,9910也設計的不夠好.
至于恒流精度那些已經討論過一遍又一遍,我就不再多說了

糾正一下,在vin上串聯電阻對系統效率沒有任何影響,這個電阻只起了分壓的作用,換句話說,沒有這個電阻,電壓就降到芯片上,有這個電阻,部分電壓就降到了電阻上,vin腳的電流沒有變化,不會影響效率.
這個和部分芯片內置齊納穩壓管還是很不一樣的

我可沒提到VIN串電阻會降低系統效率哦.VIN串電阻只是為了上電時限制VCC電容的充電電流同時限制IC功率而已.如果IC的最大功耗足夠大,串不串電阻對系統效率沒任何影響.

串不串電阻對系統效率的影響和IC的最大功耗沒有任何關系,串不串這個電阻,控制電路消耗的功耗都是一定的!
串這個電阻完全不影響內置的高壓恒壓源的意義,只有完全理解了內置高壓恒壓源電路的實現方式,才會了解這個電阻的真正含義.

現在有很多種仿HV9910的IC,其中SMD802更能穩定些,線路上如果用填谷式PFC在110V時表現不理想,220V時用起來還不錯,但也要注意在溫度很高時IC的絕緣也是個問題.

串不串電阻確實對控制電路穩態時的損耗沒有影響,但是對IC自身?yè)p耗很有影響,而且對上電初始時的狀態影響最大.

這貼只討論9910,那我就拿9910來說.電路剛上電時,VIN如果直接接300V高壓,假如VDD腳接1UF的電容.1UF電容通過IC內置恒壓源充電至7.5V,瞬時IC要承受的功率可能會有好幾W,甚至十幾W幾十W,上百W,但是因?yàn)殡娙莺苄?這種瞬時功率存在時間很短,但是足以炸片子.
你可以根據電容充電公式自己算算IC在電容充電時的功率.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/1968661260268821.jpg');}" onmousewheel="return imgzoom(this);">
U0是電容初始電壓0V,UT是充滿時電壓=VDD,7.5V,U是線電壓,C是電容容值,R是充電回路等效電阻.
這時你再比較一下,串沒串電阻對IC有沒有影響,控制電路剛上電時的功耗有沒有影響.這時你就會明白這個電阻的意義了.

我確實還沒有考慮過上電時的問題,我先問個問題:
300V的電源通過R對C充電,穩定后C(c可設為1uF)的電壓為300V,請問,從開始充電到C=300V這個過程,R=10k和R=10時功耗分別是多少?
你可以計算一下,答案都是1/2CVV.
不過我還沒有考慮300V對RC充電只能沖到7.5V的情況,這個我還要再分析一下是否和R有關,還有就是內部的恒壓電源在上電時,內阻是可調的,如果你外加了電阻,這個電阻會變小,如果不加電阻,這個電阻就變大,所以我也還需要分析一下.

300V電源通過R對C充電,因?yàn)?910的穩壓源是7.5V,所以只要考慮充電至7.5V的情況.
你可以假設9910的穩壓源等效電阻是5K(實際9910的等效電阻比這要小的多)
充電的電量為Q=C*7.5v
充電時間為t
充電時平均電流為I=Q/t
充電時9910的消耗功率 P=(300-7.5)*I   ----- 假設VIN直接接300V.
你再比較一下串入100K電阻后,9910會消耗多少功率,比較一下就知道了.

這個你可以參照一下TO92封裝的7805輸出接一個2200UF電容,輸入電壓40V,你看看7805會不會燒.

你那個0.5C*V*V是有問題的,是能量W公式,而不是功率P公式,也就是說還要除以充電時間T的
P=UI=(7.5/2)*(Q/t)=(7.5/2)*(7.5C/t)=C*V*V/2t,也就是充電時間越短,功率越大,充電時間由RC決定,C固定,R越小,功率越大,R越小,充電時間越短,充電電流越大,9910和C是串聯,顯然9910承受的功耗也就越大
大多數人反映是上電就炸IC,很顯然是這個原因

我糾正三點:
1:燒芯片的是能量,不是功率,7805外接2200uF的電容時,雖然后面一段時間的充電電流小,能量小,但前面一段時間的能量太大了(這段時間乘以能量),所以燒掉;

2:我們討論的是上電時,外接電阻和不接電阻消耗的能量是否一樣,和燒芯片沒有關系.我剛才仿真了一下(沒有時間計算),300V經過穩壓管充電到7.5V穩定,電阻+內阻(外接電阻)和純內阻(無外接內阻)消耗的能量一樣;

3:HV9910上電燒掉是因?yàn)関in腳耦合了尖峰高電壓,導致了電壓擊穿,不是上電的充電電流過大導致熱擊穿(內部vin和cs的間距才550um).

當然,外接電阻降低了峰值充電電流,可以將充電的功耗分布在一個較長的時間段,確實可以保護芯片,但是不是說加了這個外接電阻,就增加了上電的功耗.

看來,達人不少啊---兩位都是高手,您們的觀點并不矛盾,只是一個談功率一個談能量而已;

    經過entertest和Banma2001一辯論,就清楚了,這也正是我這個樓主這句話“可惜的是,HV9910的官方datasheet中建議的電路不是最好的,在許多應用中會有危險,那些推薦電路不宜直接照抄去用,這點不知supertex自己有沒意識到.真是可惜--- ”的 一個注解啊!

    實際上,Vin腳串聯一個較大的分壓限流電阻,確有許多好處,也是解決炸機的一個重要手法,可謂“小小電阻作用大”--- 可惜supertex就是沒這樣做,他們官方推薦電路大多無這個方法呢.

這就是毛澤東說的陳毅路線--huo希泥,要批判的

燒IC的是能量沒錯,但是要看時間的,1顆小的鞭炮釋放的能量肯定沒有1杯100度開水放到冷卻釋放的能量大,但是鞭炮能量釋放的時間極短,所以鞭炮會炸,水杯卻炸不了.
再換一種說法,用10V分別給1Ω-1W的電阻通電一小時,1KΩ-1W通電1000小時,消耗的能量其實一樣大,但是1Ω的電阻明顯比1KΩ的電阻燙,為什么?顯然功率不同,1Ω的電阻此時功率100W,而1KΩ的電阻只要0.1W,這就是區別.

同樣的道理,9910直接接300V和串個100K電阻接300V對于充電電路而言吸收的能量一樣大,但是時間長短不同.
這樣,我親自算一遍給你看看:
假設線電壓U=300V,9910內部穩壓器的串聯平均阻抗為R1=1K,VDD腳接電容C=1uF,上電前電容電壓U0=0V,充滿時電壓Ut=7.5v,充電時間為T
1.不串電阻
根據充電公式Ut=U0+(U-U0)*[(1-e^(T/R1C)]
推算出充電時間T= R1*C*ln[(U-U0)/(U-Ut)]=25.3us
再根據電容電荷公式Q=C*Ut=7.5 uC
在根據I=Q/T 推出充電時間內的平均電流I=292 mA
充電時間內 9910線性穩壓器消耗功率 P=I*I*R1=85W
整個充電過程消耗能量W=U*I*T=2.2 mJ

2.串100K電阻
充電時間T1=(R1+R2)*C*ln[(U-U0)/(U-Ut)]=2555.3us
在根據I=Q/T 推出充電時間內的平均電流I1=2.94 mA
充電時間內 9910線性穩壓器消耗功率 P=I1*I1*R1=0.009W
充電時間內 串聯電阻消耗功率 P=I1*I1*R2=0.9W
整個充電過程消耗能量W=U*I1*T1=2.2 mJ

對比一下顯而易見,串不串電阻充電過程中消耗能量一樣大,但是串電阻時,能量釋放消耗的時間比不串電阻時長100倍,而不串電阻比串電阻,IC瞬間功率高出將近10000倍!串電阻只延長充電時間,不僅不增加功耗,相反還降低功耗.
這就是本質區別,不串電阻那就是個鞭炮,想不炸需要運氣,串了電阻那只是杯熱水而已.就這么簡單.

電阻的作用主要是為了限流,分壓只是其次.你可以照我上面計算的方法,看看串100V個穩壓管效果如何(相當于線電壓降低100V,其他參數沒變).進入穩態以后,IC的工作電流大約1mA,100V穩壓管和100K電阻功耗差不多大,但是上電時差距明顯.計算比較一下就知道了.

我想到目前為止,我們就以下三個方面達成了一致:
1:穩定后,是否串電阻不影響整體效率,也即串聯的電阻只是消耗了內置的穩壓源的一部分功耗,不額外消耗功率;
2:上電的過程不管是否串聯電阻,或者串聯不同大小的電阻,消耗的總能量是一定的;
3:燒ic的是能量,不是功率,換句話說,如果在單位時間產生了w的功耗,而芯片只能傳導出去部分功耗,就有可能燒ic;

分歧在于燒ic的原因是能量還是電壓.
看了你的分析,還是覺得有一定道理,不過有一個假設條件有問題,就是平均阻抗為1kohm.
對于內置的穩壓器而言,其核心電路為一個MOS管或者BJT,都存在飽和或者線性的概念.我們以9910為例,內置了一個耗盡型的高壓NMOS管,其最大的線性區工作電壓vds大約為3V~4V之間,這個值對應于什么概念呢?你所說的R1=1kohm就在這一段區域,vd超過這一段區域,NMOS進入飽和區,電阻開始下降,如在10V時,電阻約為2kohm,在50V時,電阻約為6k,在100V時,電阻約為10k,在200V時,電阻約為25k,在300V時,電阻約為40k.
以上數據均按飽和電流為10mA計,實際電路上電時,電流小于這個值,所以請相信這些值,實際電路的電阻比我給的要大2~10倍.
現在你可以再分析一下不串聯電阻是否會導致發熱燒芯片.

你的分析還是根據穩態來分析的.這是一個線性穩壓器的結構原理圖.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/1968661260422675.jpg');}" onmousewheel="return imgzoom(this);">
上電時,因?yàn)閂OUT接的是電容,電容兩端電壓不能突變,在充電過程中VOUT<7.5V的,那么這個運放顯然輸出低,使這個PMOS飽和導通,這時相當于300V直接加在MOS兩端,顯然電流相當大,這時如果去討論飽和壓降是沒有道理的,而是應該討論飽和阻抗,你說10mA時飽和壓降VDS=4V,那阻抗只有400Ω,比我舉例說的還小.300V直接加到400Ω電阻上,瞬間電流0.75A,充電時間平均電流0.37A,更要燒片子.
如果9910的線性穩壓器具備限流功能,那么他的運放輸出電流應該是受控的.

這樣,你可以做這么2個試驗,用9910,VIN輸入6V,看VDD是幾V,再逐漸升高VIN電壓,看看VIN為多少V時,VDD能穩定,這時候的壓降是線性穩壓器的飽和壓降.
再試試在VDD腳上接一可調電阻,看看VDD為7.5V時,可以IC最高可以對外提供多大電流,這就是驗證內置穩壓器是否具有限流功能.

我并沒有根據穩態或者暫態來分析電路,只是從原理上敘述為什么你說的1k不對.

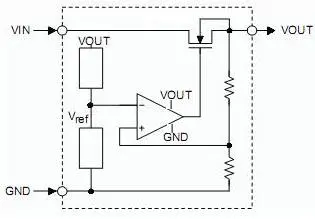

鑒于某些原因,我不能給你HV9910電路圖,不過可以告訴你一般的LDO都是如你所說的PMOS管輸出,但9910是NMOS管輸出,大致可以參閱下面的電路:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/2704741260425292.jpg');}" onmousewheel="return imgzoom(this);">
現在應該明白為什么要討論飽和區的概念了吧.
我手上剛好有你說的數據,vin=12V時,HV9910/FT6610可以驅動到4~5mA的電流,再上升,vcc就下降,SMD802例外,12V時無負載vcc還沒有穩定.不過這個數據對我們的分析沒有太大的意義.畢竟是NMOS管源端輸出,有飽和區和線性區的概念就夠了.

9910的穩壓器就是LDO,這點你可以去看英文PDF,最高壓降1V.而且IC在進入U(xiǎn)VLO區域之前,輸入電流最小值是5mA.
就算是如你所說,我就利用你的數據.我們換一種方法計算.按照你的數據300V時,等效內阻40K
根據9910的DATASHEET,SO8封裝引腳的熱阻128度/W.

300V時,內阻40K,最大電流7.5mA,平均電流3.75mA
IC溫升△T=I*U*Rj=3.75*300*128=144度.看見沒有?若環境溫度20度,瞬間IC溫度即達到164度,顯然超過IC最高工作結溫150度(英文版數據是150度,中文PDF是125度).同樣的,IC想不燒是需要運氣的,如果有的能工作200度不會燒,有的只能工作在150度,必然會燒.

此帖已被刪除

其實現在芯片多的一大把,啥芯片沒有,芯片只是一個基本功能,PWM調寬,或是PFM調頻嗎,關鍵在于用芯片的人水平如何,產品制程問題那多了去了,不是一塊好的芯片就能把所有問題搞定.再者,任何芯片都有自己的優勢和劣勢,只有根據實際情況,靈活選用合適自己用的芯片,不能一定說某芯片好,就跟風去用,這種人,只能算個不懂電源的人才這樣做.任何開關電源芯片都是可以做恒流電源的.

說的不錯!

1:實際電阻為40k的2~10倍,所以上電功率沒有這么大;
2:不能按簡單的平均電流計算功率,所以上電功率沒有這么大;
3:封裝的熱阻是對穩態而言的,舉個例子,1um鋁線允許流過的平均電流為1mA,其實短時間10mA的峰值電流也是可以承受的,上電就是一個時間極短的瞬態過程,即使有你說的這么大的上電功率,芯片也可以承受的住;
4:ldo的實現方式太多了,你相信的是9910的英文PDF,我直接看的是9910的電路,孰對孰錯?

你可以這么試試,VIN和GND接220V整流濾波輸出,VDD和PWMD,LD同接1UF電容,RT接230K電阻,GATE和CS懸空.用示波器觀察VDD引腳何時進入穩定,如果覺得時間太短,不容易,可以接10uF或者100uF,觀察到的時間除10或者100,自然就算出內阻多大了.如果一次不準確可以反復幾次.也許反復上電幾次,就會炸片子.

沒轍了,我給你了具體的內阻參數(這個本來是頂級機密的),你竟然還是不相信我.

1uF的我試了很多次,還沒有遇到炸機的(因?yàn)橛玫氖歉綦x電源,電源相對干凈).

反復上電到炸片子不能說明是電壓高擊穿還是能量大擊穿.

此帖已被刪除

精辟.
