以后再發把
不好意思,不是作弄大家
看看神六的電源
全部回復(61)
正序查看
倒序查看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1129770958.jpg');}" onmousewheel="return imgzoom(this);">@allan428
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/34/1129770958.jpg');}"onmousewheel="returnimgzoom(this);">
先發個MOS工藝的內部給大家欣賞欣賞
0
回復
@allan428

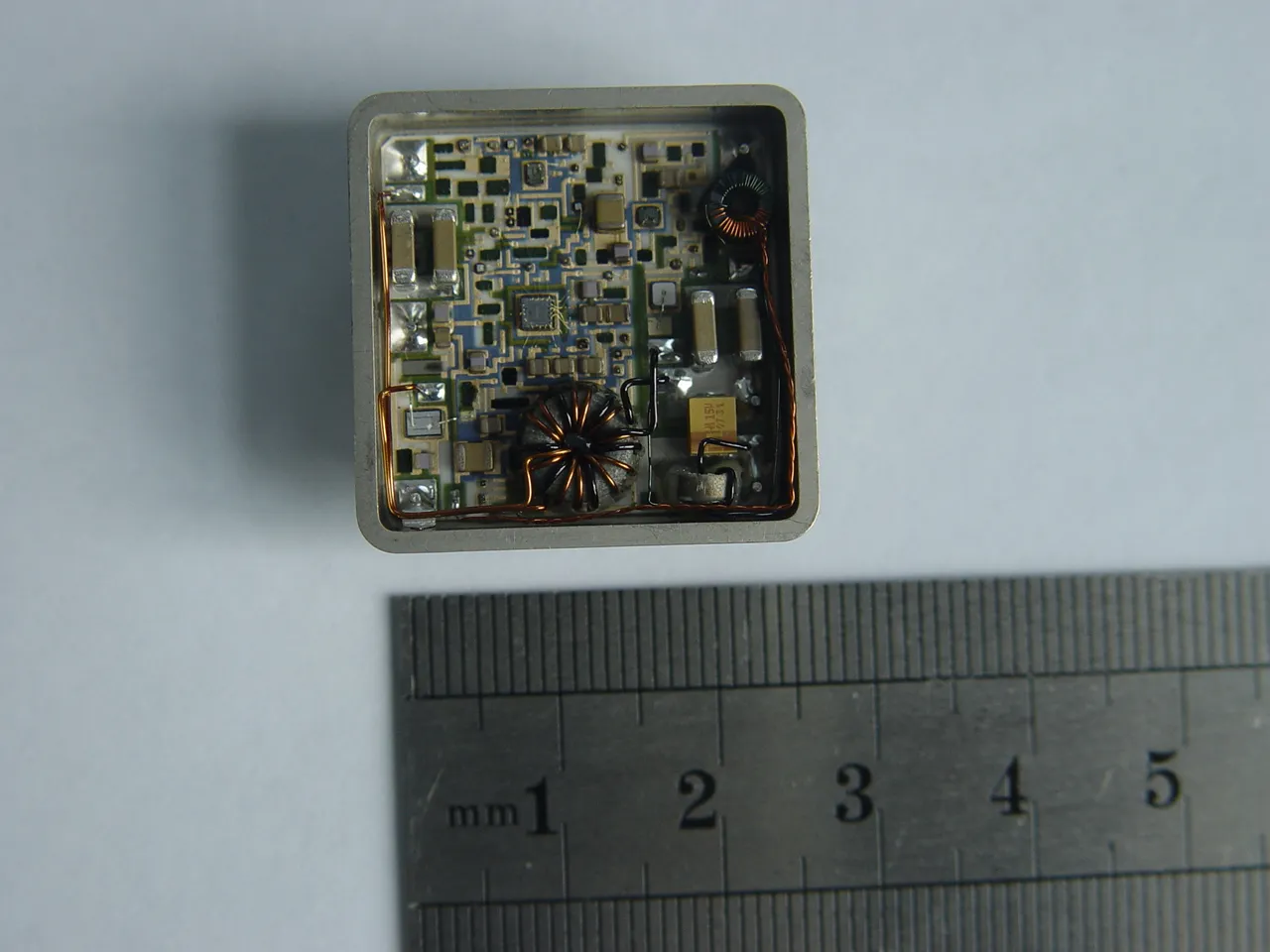

先發個MOS工藝的內部給大家欣賞欣賞
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1129771474.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@allan428
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/34/1129771474.jpg');}"onmousewheel="returnimgzoom(this);">
關注ing~~~~~~~~
0
回復
@mypowerqq
說說技術指標吧?
待會送上,圖1,TO252 ,SMD-1.SMD-0.5
圖2的大小相當于兩個SMD-1大小的封裝.
部分走線凌亂是由于我在分析中用針挑所致,呵呵不好意思啊

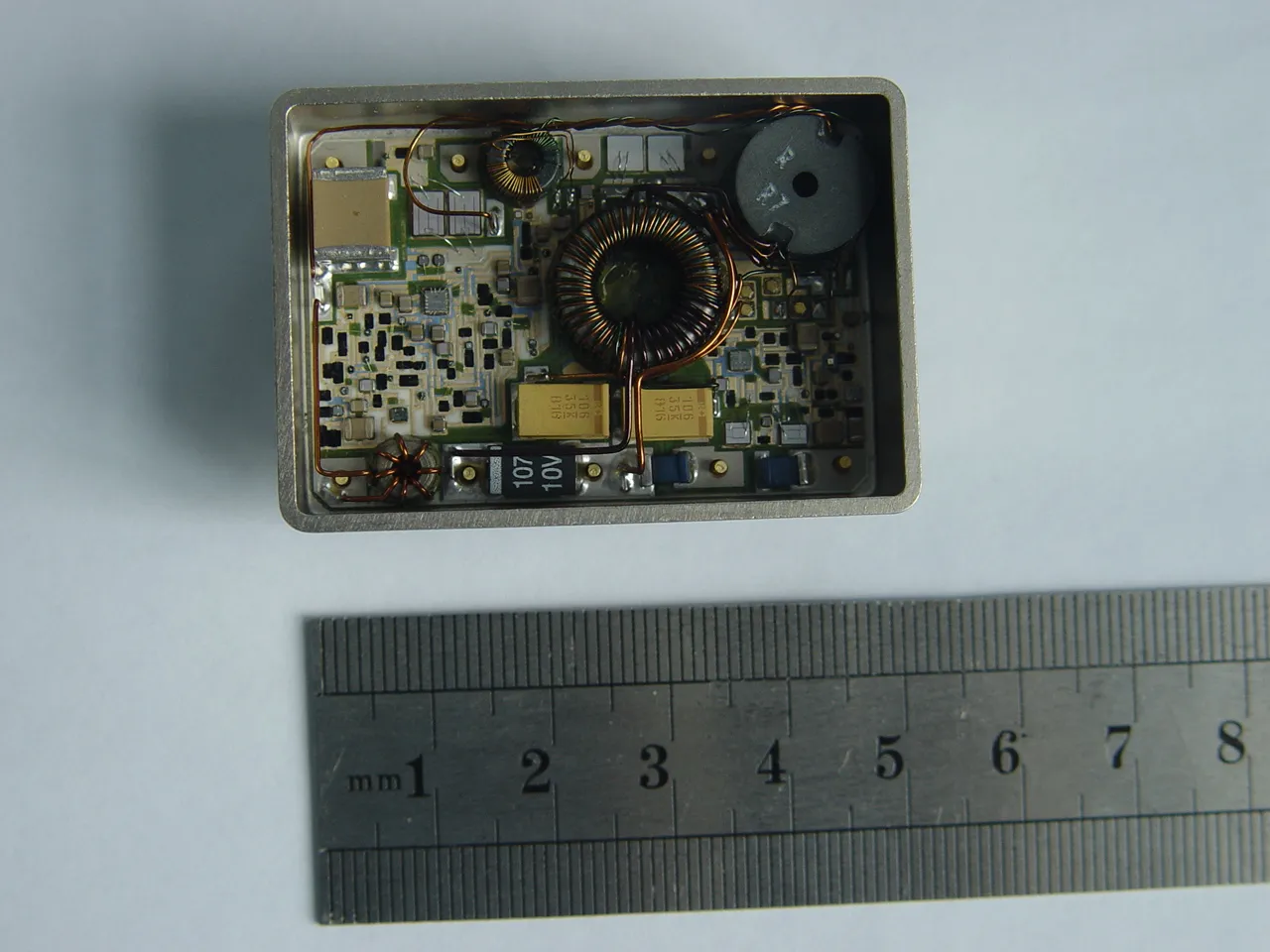

來一個3輸出的把
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1129776882.jpg');}" onmousewheel="return imgzoom(this);">
圖2的大小相當于兩個SMD-1大小的封裝.
部分走線凌亂是由于我在分析中用針挑所致,呵呵不好意思啊
來一個3輸出的把
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1129776882.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@allan428
待會送上,圖1,TO252,SMD-1.SMD-0.5圖2的大小相當于兩個SMD-1大小的封裝.部分走線凌亂是由于我在分析中用針挑所致,呵呵不好意思啊來一個3輸出的把[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/34/1129776882.jpg');}"onmousewheel="returnimgzoom(this);">
好東西!
0
回復
@allan428
相關的技術指標說說把.全部磁隔離,所有管芯溫度在80度溫度下不超過85,MOS管的焊接國內沒有這樣的工藝《那個工藝叫鍵合,強度非常大一次投片成功,至于體積嘛,呵呵,朋友門想想把,4個3843的體積和此相當我沒有見過,所以我近視啊,呵呵
1)中國宇航電源規定電源模塊內的溫度梯度不允許超過5度!否則不合格!!!
2)這FET的這種封裝是一防輻射的高可靠結構,現在揭掉的是一磁蓋子．看看IR的產品就知道,那是唯一被老美送上天的FET!!!
3)這FET是熱鋁絲超聲綁定上的,國內已經可以做．
4)你如果敲開一3843,會發現,硅芯只有芝麻大!
2)這FET的這種封裝是一防輻射的高可靠結構,現在揭掉的是一磁蓋子．看看IR的產品就知道,那是唯一被老美送上天的FET!!!
3)這FET是熱鋁絲超聲綁定上的,國內已經可以做．
4)你如果敲開一3843,會發現,硅芯只有芝麻大!
0
回復
@allan428
待會送上,圖1,TO252,SMD-1.SMD-0.5圖2的大小相當于兩個SMD-1大小的封裝.部分走線凌亂是由于我在分析中用針挑所致,呵呵不好意思啊來一個3輸出的把[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/34/1129776882.jpg');}"onmousewheel="returnimgzoom(this);">
也用了三電解,看來沒問題,再有人不讓用就拿這個頂.
0
回復
@allan428
待會送上,圖1,TO252,SMD-1.SMD-0.5圖2的大小相當于兩個SMD-1大小的封裝.部分走線凌亂是由于我在分析中用針挑所致,呵呵不好意思啊來一個3輸出的把[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/34/1129776882.jpg');}"onmousewheel="returnimgzoom(this);">
你這個三路電源是半成品,還沒有加工好,是你們自己做的吧,能透露是哪個廟的的嗎?
0
回復
@allan428
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/34/1129770958.jpg');}"onmousewheel="returnimgzoom(this);">
渡金的軍品啊!我以前用過!
0
回復
@allan428
待會送上,圖1,TO252,SMD-1.SMD-0.5圖2的大小相當于兩個SMD-1大小的封裝.部分走線凌亂是由于我在分析中用針挑所致,呵呵不好意思啊來一個3輸出的把[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/34/1129776882.jpg');}"onmousewheel="returnimgzoom(this);">
線這樣懸著,能過震動?
0
回復
@allan428
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/34/1129771474.jpg');}"onmousewheel="returnimgzoom(this);">
這是多少W呀?什么技術要求?
