初級電路元件的參數,我是按公司現有量產的一款12V3A做的.數值基本都沒變.
變壓器自己繞了4個,這個參數是帶載最好的,
PQ2620.
34/39/6 0.7mH.

主要是3842,如圖1,2腳,我看不懂是怎么來控制占空比的.

我的思路是當電流到達0.35A時,將光耦負級電壓拉低.
但是,不知道為什么,我分別用三極管和比較器來做,得不到恒流的效果,帶載加大,反而會炸機?

從來沒做過高壓的.
以前,做過5V的,用一個三極管和一個小電阻,就OK了.但是,高壓輸出的,好暈呀.

大家請給點意見,謝謝了.

關注

初級部份電路正常,次級沒看到恒流控制部分

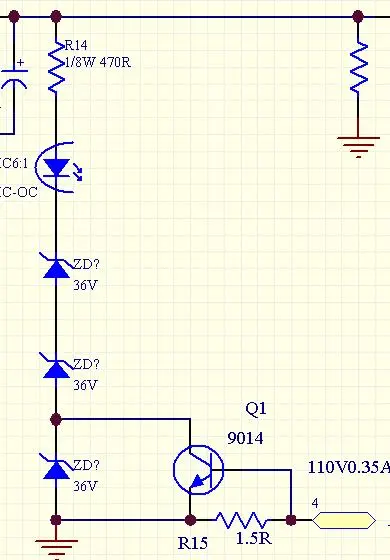

這是簡單的三極管恒流,我的實物接法.
因?yàn)?一般三極管CE極耐壓才40V,所以,我選擇了將其中一個穩壓管短接,將光耦負級電壓拉底,把輸出電壓拉下來.
但是,實際測試,沒效果.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/1540891259634997.jpg');}" onmousewheel="return imgzoom(this);">

我想,是我的思路不對..請幫我分析一下,最好能給個其它的構思.呵呵.
頭很大,問了幾個同學,都說沒搞過高壓輸出的..又沒什么資料可參考的.

我換用比較器做,也基本是這個思路..所以結果也是一樣.

它怎么老炸機呀..(就是因?yàn)榧由虾懔?它才炸機的..).

電路只能在較小的電壓范圍里恒流.

估計這種思路是不行的了.

我看再想想,能不能過流時,讓3842停止工作.呵.我再試咯

假設恒流0.35A,三極管B極有0.525V電壓,感覺是不是低了點,不恒流是不是這個原因呢.

用三極管做一般低壓恒流,我以前都是這么弄的,BE壓降0.5v差不多了.
電流不是那么準,這個可以實際測試,定阻值的.
哎,高壓,弄不了...怪事.

有沒測過VDS電壓,是不是太高了炸機?VDS等于最大輸入電壓加漏感電壓加反激電壓．你輸出端怎么沒有消反峰電路?

我把輸入電壓都調到180V,都會炸.估計是占比空失調了

次級實際我加了RC吸收的.
不加恒流,只輸出110V0.35A我老化過,沒問題的.

R4的取值太奇怪了

在搞個輔助繞組,用358次級恒流,很簡單的

100歐.
請問這個阻值大小,怎么計算.
個人覺得,太大,驅動變小和反向拉的電流好像沒什么影響吧.
          太小,反向拉取電流能力會不足.
反正,這是值是公司批量過的值,沒主動去改它..呵呵.

呵呵.我最近也是這么想的,希望110V電壓不要波動太大才行.
我先試試.

恒流狀態下輸出電壓是由負載的阻抗決定的,肯定是有變化的,只有電流還不到恒流階段的時候,輸出才可能穩定在110v

請把最下一顆穩壓管的位置與光藕對掉即可.
9014 請去掉,直接加一顆電阻即可.這是最簡單,效率比較的的恒流.

今天在繞變壓器呢.
我就怕到了恒流點,電壓不能從110V拉到足夠低(保護LED負載),而且,我也不喜歡電流在很小范圍內變化,而使IC保護了(打隔?)

本來在低壓小電流,用三極管做恒流,效果好得很.呵呵.

等試了再說.

請問師傅們1,R7干嗎用的,它接在MOS管柵級到地有什么作用?2,我見過有的電路圖會在初級光偶兩斷并一小電容,在一小電容起什么作用,對電路有什么影響  小弟謝謝各位了.

你的D7 反了
恒流參考一下此電路
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/73651261272983.jpg');}" onmousewheel="return imgzoom(this);">

哦.D7是畫反了..實物是對的.謝了.
你那圖是怎么恒流的呢.看不出來怎么工作的.

R4的電流大了 壓降增加 至光耦
