請教!UC3843測試20小時炸機,燒了一片,附圖

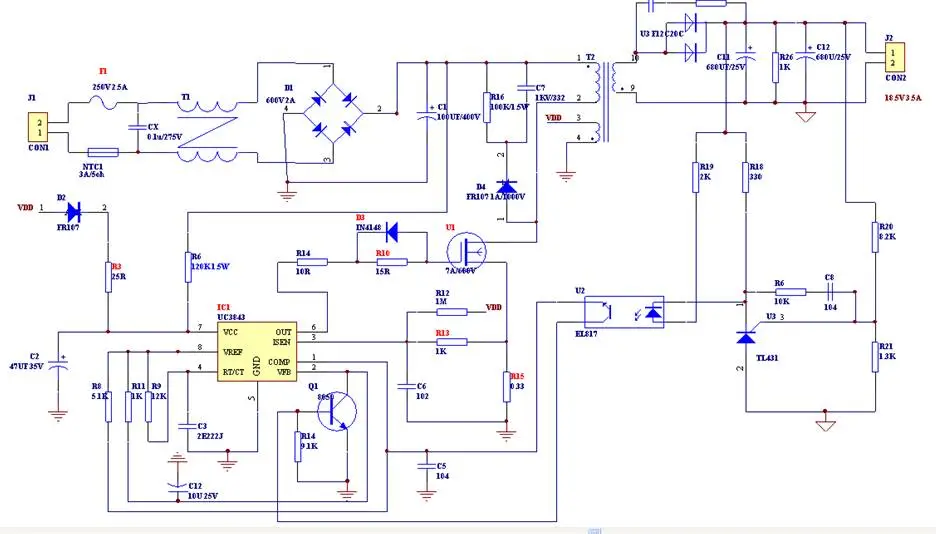

圖中紅色標出的元件都已壞掉(MOS管、UC3843、電流檢測電姐及6腳電阻、開關二極管及其并聯電阻、反饋供電電阻).
樣品接在筆記本電腦上測試一個晚上,中午過去看時還好著的,然后我拿在手上看了兩眼,突然就炸了.
一、上次炸過一次后我就把uc3843、MOS管和檢測電阻換成從市面上買的電源上拆下來的,所以我把管子質量問題排除掉.
二、都測試了20小時了,溫度問題是否可以排除
四、變壓器是拿著成品叫變壓器公司防做的,這部份我該怎么調呢? 拆開改變?cè)褦?shù)?
三、PCB布板問題?
除了上面這些問題之外電路有什么不足之處或參數我還可以做些? 先謝了
請教!UC3843做的18.5V / 3A樣機測試20小時后炸機,燒了一片,附原理圖
