米山人家原創禁止轉載,多謝配合


(這里不討論全橋結構,以后會另有論述)


皇帝做了一件非常華美的衣服,漂亮到無法想像,每個人都想看一眼,但是,只有智慧的人才能看到它,

而愚笨的人卻看不到,雖然看不到,卻沒有人懷疑這件衣服.

在感應加熱方面,同樣的事情正在上演,就是,半橋電路很穩定,又簡單又很可靠,是非常理想的加熱電

源,如同傳說中的皇帝的新衣一樣.

相信很多人都做過或正在做半橋結構,也相信很多人的板都最終都會莫名其妙地炸掉,炸管不奇怪,問題

是,對半橋電路而言,功率管又不過流,也不過壓,它為什么會炸.單管電路炸機原因很好分析,無外兩

種原因,一是諧振電壓過高,另外就是產生了硬切換,但是半橋電路是不存在過壓的,它有反向二極管,

將IGBT電壓箍位在安全水平,過流也不會,如果不信,可以將模塊的耐流和耐壓的容量擴大10倍,應該不

會過流或過壓了吧,但是,它一樣會炸.

所以,半橋電路會莫名其妙地炸機,在不過壓不過流的情況下也會炸,炸機于無形之中,目前為止,我還

沒有看到一篇關于半橋炸機真正原因的論述,反而是每個人都在說半橋如何安全如何可靠,即使自己的板

子炸的遍地開花,也沒有看到任何人來否定半橋結構.當然了,也有高手能分析出真正的原因,卻不會拿

出來輕易公開的.

以下是一些經驗總結:
1,110V是安全電壓,隨便如何整,半橋是不會炸的;
2,220V時,半橋仍然很安全,適當調整安裝,可以穩定工作;
3,380V時,10KW以內,經過精心調整后,半橋可以安全工作,但要求負載穩定,無變化;
4,380V,功率超過20KW后,短時間內也不會炸,但已經很不穩定
5,至于功率超過30KW,半橋基本很難生存了,不過做的好也許能工作一兩個月.



當然了,無論如何,半橋仍然是一種非常穩定的結構,關鍵在于如何去駕馭它,這篇文章不是用來否定半橋的,只是想說,半橋是一種非常理想的結構,但是,如果不能真正掌握它,結果只會適得其反,穩定性可能還做不過單管結構.



為了解決半橋炸機問題,大家采取了好多方法,比如加吸收電容,我以前一直不明白,這個吸收電容是干

什么用的,因?yàn)榘霕虻闹悬c(diǎn)電壓已經被箍位的很好了,又用個電容來干什么,其實經驗下來,它還是有點

用處的,在特定情況下,比如功率小于10KW,安裝調試良好,它可以使電路穩定,但功率超過20KW時,它

反過來又會成為炸機的首要因素.不過加電容并不能解決根本問題,基本屬于頭痛醫腳的措施,不過它有

時候卻也有用.

也有人把炸機原因歸結到驅動上面,比如上升沿或下降沿特定處理,或者是GE結特殊保護,等等,這仍不

是炸機根本問題,一樣會炸.

更有人采用DSP技術,來分析控制半橋,以前也不懂,用這么快速的運算對半橋來說有什么意義呢,充其

量不過是另一件皇帝的新衣吧.不過現在看來,還是有點意義的,但估計沒有人真正能用到實處.

還有人把半橋炸機歸結為布線原因或是干擾,或是電源濾波等等,

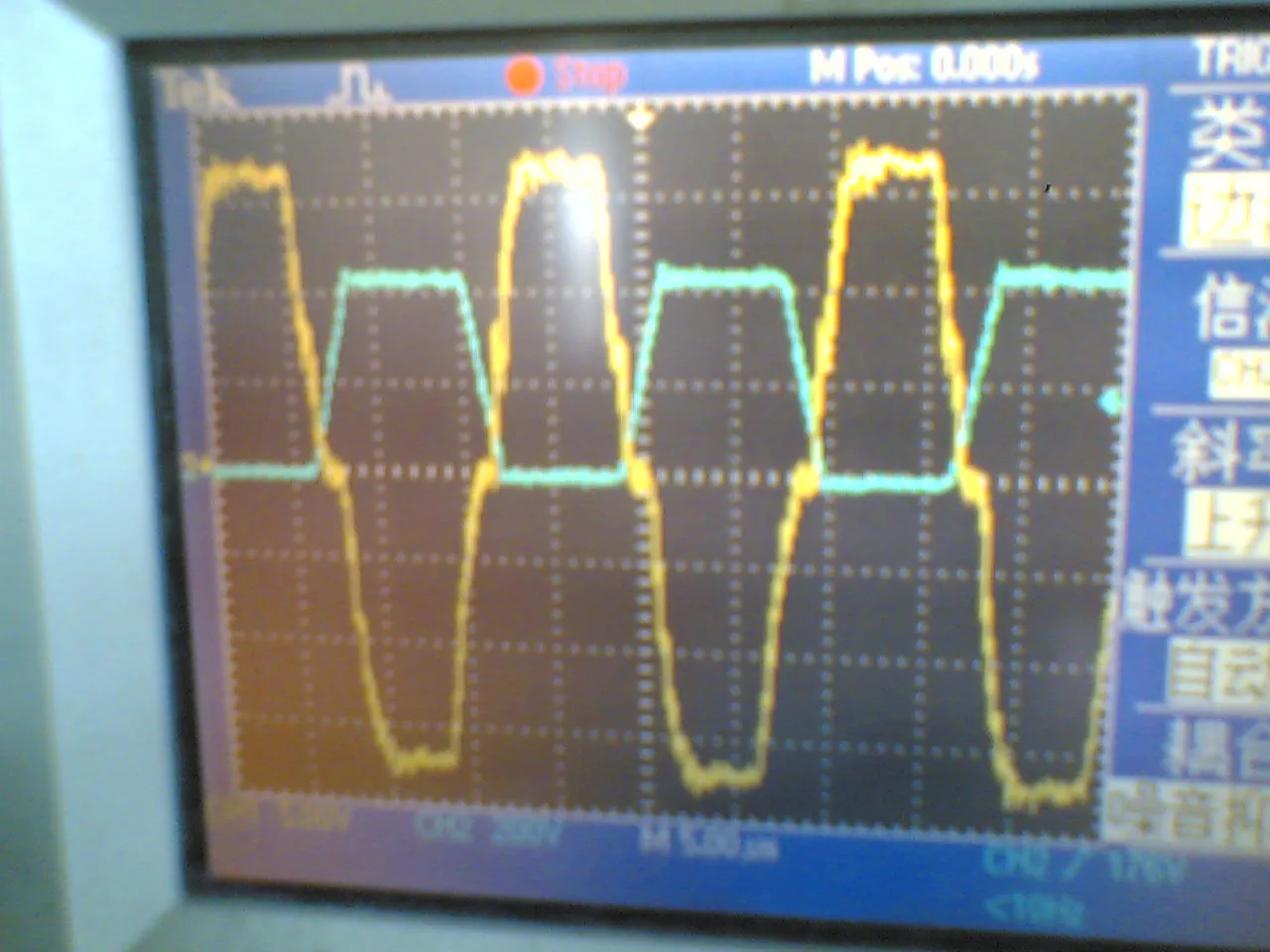

或是ZVS或ZCS處理,其實半橋做到零流開關很容易的,相信能驅動半橋的人,都可以輕易做到零流開關,

但是這樣的電路還是會炸.

還有用到鎖相環技術的,或者保護電路如何先進,但是,鎖相,要鎖什么呢,至于保護,半橋根本不會過壓或過流,又有什么需要保護的呢.

不過,較真起來說,真正的相位鎖相,是有效果的,但是,做到真正的相位鎖相,難度相當大,對電流相位鎖相還是對電壓相位鎖相,如何能精確采樣,又有誰能越正清楚

至于頻率鎖相,純粹是蒙人的

半橋結構很簡單,5KW的半橋電路和50KW的半橋電路結構完全相同,不同的只是功率模塊容量不同,也就

是說,一個5KW電路,更換一下功率模塊,就能工作到50KW(保證驅動的情況下),這個說法應該沒人反

對吧,但是,沒人敢去這樣嘗試,因?yàn)?基本上,一開機就炸了.

真正的炸機原因是什么呢,這個暫保留一下,希望大家多討論,以后看情況公布自己理解的答案,當然了

,百家爭鳴,見仁見智吧,還是希望大家多討論.
