用過TL494的高手朋友們來指點一下小弟

我用的是494做的開關電源正激推挽式工作的,做12V/6A的充電器,電流調節不上,降低頻率就能調上去,脈寬飽和了.請問有沒有什么方法可以提高一下脈寬 .如不改動電路工作模式的情況下.或是改用單管單端輸出的怎么改,我沒用過.(有圖)
謝謝

全部回復(12)

只看樓主

正序查看

倒序查看

方波電源

LV.3

2005-10-10 11:41

把圖拿上來

回復

fgd721020

LV.4

2005-10-10 12:16

找個計算機電源略作改動就可以啊.

回復

逍遙子

LV.5

2005-10-10 12:35

什么叫正激推挽式?
詳細些

回復

LV.1

2005-10-10 14:19

你能講清楚點嗎?什么電流調節不上?脈寬飽和什么?最大占空比是多少?

回復

lieren

LV.4

2005-10-10 14:34

1128925768.sch
各位大蝦幫幫我看看謝謝!

回復

lieren

LV.4

2005-10-11 11:13

你能講清楚點嗎?什么電流調節不上?脈寬飽和什么?最大占空比是多少?

我的這個電路電流有時調節不上,可能是電路工作中的占空比小了.不知道有什么方法可以解決的,我用的是推挽工作輸出.就是494的13腳接到5V上,占空比為48%的那種接法,在不改變這種模式的情況下,可不可以解決呀!將頻率調低點就可以上去,還有有時候換塊494就好點.
謝謝

回復

lieren

LV.4

2005-10-11 11:27

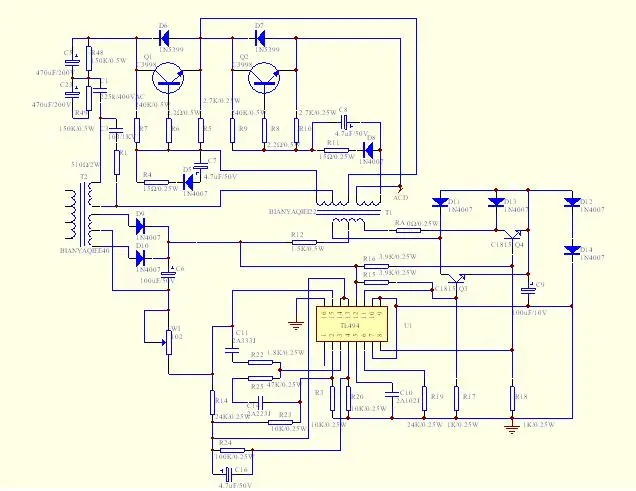

@方波電源

把圖拿上來

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1129001226.jpg');}" onmousewheel="return imgzoom(this);">
