各位大師!我接觸逆變直流焊機時間很短,不久前維修一臺不起弧的zx7-400a逆變直流焊機,找不出原因來,請幫我分析一下.拜托了!
通電開機,兩只壓敏電阻立即燒毀.(兩只串聯的壓敏電阻10D471K并在主變壓器副側兩端出線,兩只串聯壓敏電阻的中間點接在主變壓器副側整流硅輸出點).去掉兩只壓敏電阻,可正常供電,但焊接不起弧、無電流輸出.
測得空載輸出電壓為59伏、三相電源正常、輸入三相硅整流完好,三相硅整流輸出550伏直流電.檢查IGBT無壞、小吸收板完好、換向電容正常.空載時測得IGBT輸出頻率為18KHz.測得主變原邊電壓199伏左右,串聯的隔直電容兩側55伏(標簽不見了,測得容量為6.5nF)主變副邊的硅整流模塊完好.各控制板的電源正常.焊接狀態下隔直電容兩側200伏,主變副邊電壓幾多忙了.找不著控制板的型號.
面板可顯示調節的電流(0~400A).但焊接時,液晶顯示-001
不起弧的zx7-400a逆變直流焊機
全部回復(24)
正序查看
倒序查看
@huangniao66
你的焊機有沒有用到驅動模塊M57962L,換之可能就正常了.我遇到過這樣.不知道一樣不一樣,我的是滬工ZX7-400的.給你參考參考咯...
我用手機映了圖片,但唔知點放上論壇.我在圖片上看不清集成的編號,我明天看下,廣州電焊機廠zx7-400
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3619561255368801.gif');}" onmousewheel="return imgzoom(this);">兩個壓敏電阻并在三條銅排之間,我已拆卸!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3619561255368801.gif');}" onmousewheel="return imgzoom(this);">兩個壓敏電阻并在三條銅排之間,我已拆卸! 0
回復
@hxm777
我用手機映了圖片,但唔知點放上論壇.我在圖片上看不清集成的編號,我明天看下,廣州電焊機廠zx7-400[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/3619561255368801.gif');}"onmousewheel="returnimgzoom(this);">兩個壓敏電阻并在三條銅排之間,我已拆卸!
應該有一個igbt壞了
0
回復
@魯焊
這么小容量嗎,如果是軟開關沒法辦,是硬開關的話最好加大,不然電容易壞,過壓老化太快,要高壓的才行啊

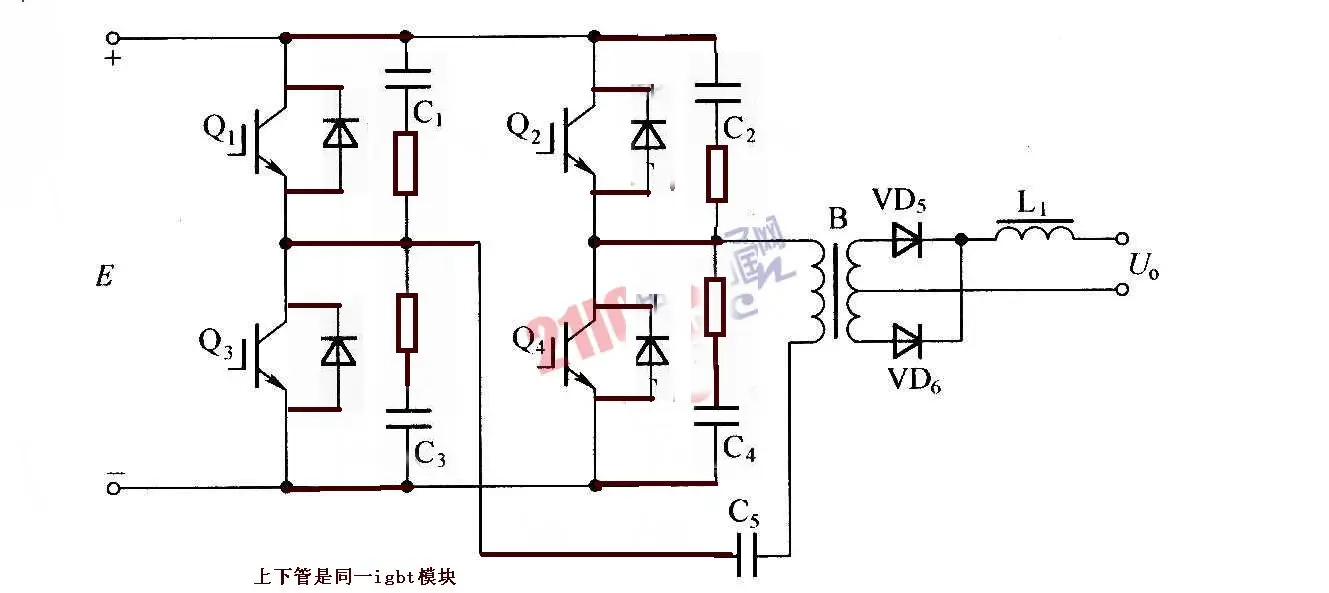

這個C5用4uF 1200v 行嗎,電流方面有要求嗎
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3619561256136178.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3619561256136178.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@hxm777
這個C5用4uF1200v行嗎,電流方面有要求嗎[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/3619561256136178.jpg');}"onmousewheel="returnimgzoom(this);">
CBB15-500V 4uF就行.
0
回復
@hxm777
fr110那里買好！上圖那塊小線路板后面還有三只集成的（2只CD4049UBM；1只CD4011BM）若果換過FR110后要怎樣檢查？已有一只IGBT壞了，就怕弄不好再燒IGBT模塊
CD4011是四2輸入與非門，當兩輸入端有一個輸入為0，輸出就為1。當輸入端均為1時，輸出為0。當兩個輸入端都為0時，輸出是1。CD4049是反相器，當輸入為O，輸出就為1，當輸入為1時，輸出為0，用萬用表或者示波器都沒有量出來，而且這兩個電路都好換，零買1元一個，批量就是0.7元左右，
