本來想用兩個電視高壓包的磁芯做主變的,現在換成用EE65,初級用0.8MM*38MM的銅皮繞,3+3,次級用1.0或者1.2MM的線繞90匝為低壓輸出,100-110咋為高壓輸出,磁芯換沒有買到,初部預算的數據,不知道繞不繞得下,大家給點意見

你這數據肯定繞不下,24伏供電銅皮用0.4-0.5的就夠了.12伏供電的話這個功率有點不實際,電流太大了.

我現在沒有用銅片做初級,用了14條0.8MM并繞3+3初級,1MM做次級,72匝和105匝兩檔輸出,8對3205,后級用單硅40TPS12一個,關斷電容用一個18UF,驅動用3525加B772和D882圖騰,用兩條500W太陽燈試機,燈最亮才有市電的9成左右,主變有點尖叫聲,不知道是什么原因,好象功率上不去 ,3205有點熱,下拉電阻用4.7K

0.8線16條并繞的話有7平方足夠輸出千瓦級的功率了,但次級105匝4x105=420Vx2=840V+18UF關斷電容再加上1000W燈的話輸出功率已大的達到頂峰了,MOS發熱也理所當然,見意實際下水把關斷電減到15UF為好

整流我是用橋式的,不是倍壓,兩個307并聯再組成橋式整流的,一共8個307,3525驅動頻率在40-41KHZ,變壓器有尖叫,頻率再高的話,變壓器聲音特別大,輸出的電流也增大的很快,管發熱很大,用27KHZ變壓器沒有聲音,但功率沒有40-41KHZ那么大,電流小,后級儲能電容用兩個560UF450V電解,頻率調節是先串一個200K2W電阻再串一個1M電位器調節的,電位器調到最大,用最低的電壓檔,功率才達到900W左右,當轉到高電壓檔時電流變?yōu)榈蛪簷n的一半,帶1000W燈只有4成的亮度,我推算是不是我的變壓器的次級圈數小了,不適合用橋式整流后級呢?

我是佛山順德的有興趣加我QQ看我空間哪里有做魚機的資料QQ511294109

你佛山邊度吖,有空一起去電下魚,我三水的

原因找出來了,真的是后級用橋式不行,改回倍壓功率就馬上提升上來了,主變的次級匝數小了,電壓不夠

我是佛山順德容桂的

最近繞了個EE65變壓器,初級0.8線20并3+3.次級0.8線125、150、175、200T全橋整流.對應電壓500 600 700 800V頻率17.4KHZ,空載電流270MA,功率1200W用串雙硅800V檔后級輸出峰值1300V,10UF電容魚沉,700V效果還好,浮魚不錯,20UF電容電魚范圍有所增大.并雙硅用800V檔4UF關斷電容效果不好,魚不是在水里轉圈就是浮起后馬上下沉,感覺并硅不如串硅效果.感覺串硅最難弄的就是電容耐壓問題,炸了不少電容才搞定.4硅沒試過,有時間做一個試試.

我分享一下我的EE65做的1500W單硅經驗吧>.次1.0,120T,初1.0*10,3+3.

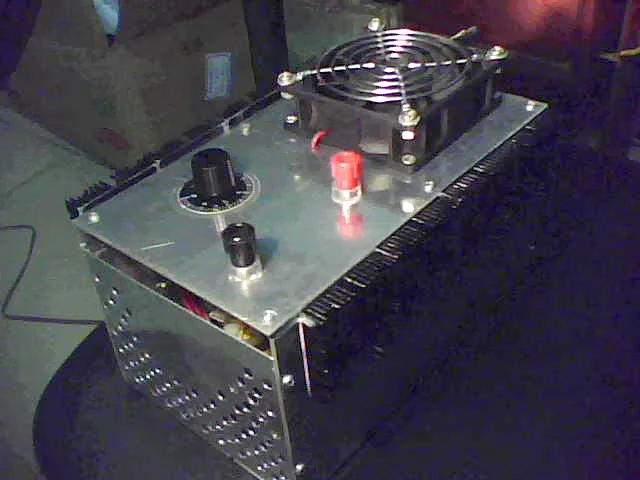

倍壓后級,電解220U450V,*2.關斷15U,電感10*15高6CM,1.25線60T.8對75N75管子.帶1500W最大輸入電流150A,為安全起見,限制在130A.手藝粗糙,希望莫見笑.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3545681255596918.jpg');}" onmousewheel="return imgzoom(this);">

現在有一個問題是,帶1000W太陽燈,最高輸入電流可以去到160A左右,3525驅動頻率是10.1K,通電1分鐘左右管的散熱有點暖,可能在30度左右(個人估計),把輸出頻率調到最小,看不到燈閃,把18UF的電容換成4.2UF的電容,燈也是沒有閃動,輸入電流還提升到超過200A,管一下發熱很大,,把電位器減小阻值也是一樣

我在順德大良

把104電容改為204,依次婁推,或把電阻加大

我只試過減小電阻,后來燒DB3和電位器,最后40TPS12也跟著玩完了,等一下試試看看,樓上的可以說說個中的原理嗎?

RC越大,充放電時間越長,頻率越低,你調得太小的話肯定會燒DB3的,因DB3允許的電流不是很大,我也不是很清楚,大約不超過10MA吧

機已經改好了,加了兩個510K的電阻串聯再接電位器,電容改為0.24UF,燈閃了

做的太好了

一個電子大師，變壓器和電感參數已按照你的指示做好。能不能賞大家一個全圖和參數。如果不想在網上發參數，也可以qq聊。下面需要參數的圖的兄弟趕快頂吧。
