是否是真空含浸,如是真空壓力調小,試一下

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/2402651252123985.jpg');}" onmousewheel="return imgzoom(this);">

回2樓,設備簡陋,無真空浸漆……

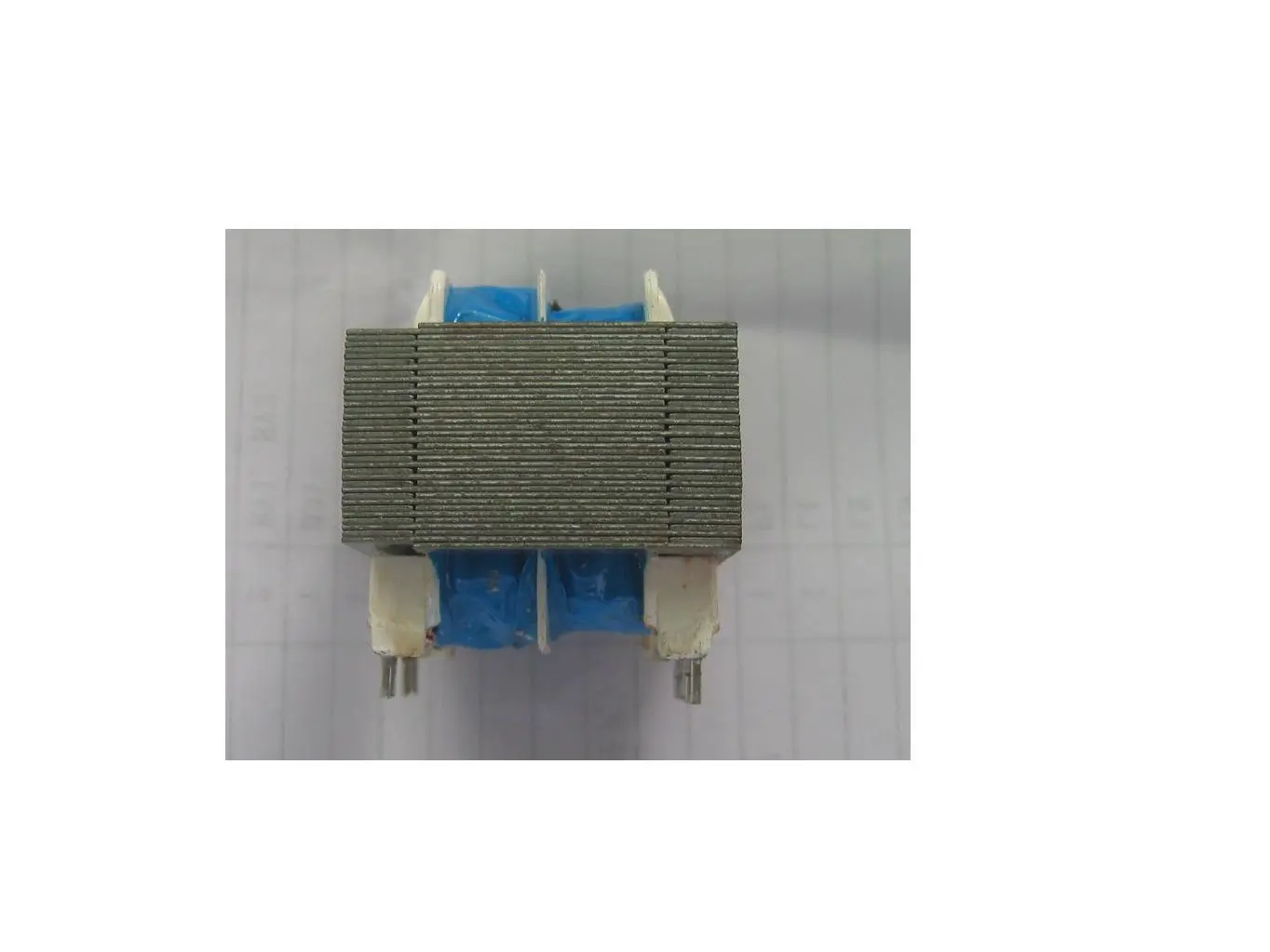

另,圖片上午沒有傳好,現在補上.(報廢品,相當難看,呵呵……)

是不是變形了?你換種材質試試?或都換矽鋼片

快點來高手回復啊

在組裝的過程中,補片,含浸的工位很關鍵,補片時一定要把矽鋼片敲緊,

建議補片再補片

補片,一定要敲緊!!!

41*19的骨架,你卻只有37片鋼片吶.自己數數吧,

……!!
兄弟好眼力,之前我還真沒注意到.本來要求是E38片,I37片,沒想到竟然會做成這個樣子.
確實數了一下,E37,I35!

再問兄弟一個問題,骨架尺寸為axb,其中b為硅鋼片疊厚,那么所加0.5厚的硅鋼片片數必須為2xb嗎?
要不要考慮硅鋼片毛刺的影響而少一片,我統計我們的產品當中大部分都是2b片,但是也有少量是2b-1片.
謝謝!

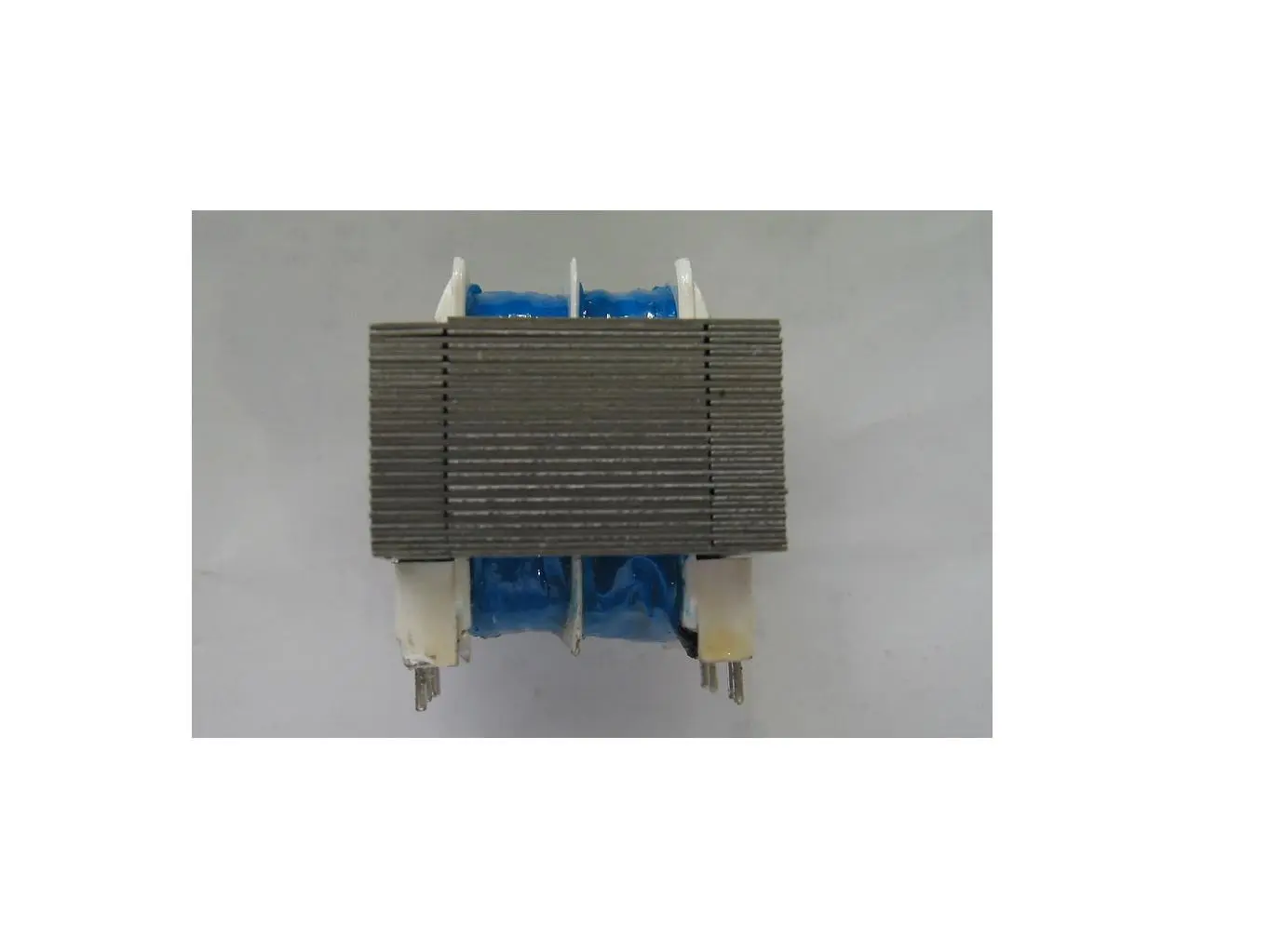

去補片了,效果不是太好,也還是有裂開的.見下圖:13x19的骨架,E形已經38片(I形37片),還是有很大的間隙.

請問各位高手還有什么好的的建議,謝謝!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/2402651252541838.jpg');}" onmousewheel="return imgzoom(this);">

你的線包大嗎?如果線包大就會使片結合不好!裝不到位.另外因?yàn)槟銢]有橋架,因此要求片一定要加緊!最好真空浸漆.

最後一個圖是不是含浸前的?

線包不太大,還不至于影響硅鋼片.
可能骨架和硅鋼片都有誤差及毛刺的影響,所以松緊度不好控制,總會有一些比較松的(已經不能再補片)
廠里浸漆工藝簡陋,無法真空含浸.

含浸后的.

出現此種現象,分析可能原因?yàn)?
1)骨架模具尺寸不標準,EI型矽鋼片插及線包后,與骨架之間的間隙小于0.5MM(兩邊<1.0MM) 這樣經過高溫烘烤后,由于塑膠骨架熱脹冷縮,使EI鐵片松動.

2)變壓器在含浸烘烤過程中,由于員工操作不當,在搬運\轉移變壓器時沒有做到輕拿,輕放.

3)產品在設計時,磁通密度不能取得過大,從所發圖面鐵芯間隙來看,初級空載電流竟然大了一倍,顯然設計存在不合理的現象.

謝謝您的回復,正在從各個方面分析,并進行實驗.

照片上看是I片和E片之間有縫隙,浸漆前已經有縫隙了嗎?
1,插滿還是松動的話,矽鋼片質量可能比較差.
2,有可能是繞線拉得太緊,把骨架撐到變形,浸漆后I片和E片被撐開了.

四個接縫浸漬前用瞬干膠粘合,我曾經做過實驗,很有效果

經后來實驗基本上得出如下結論,以供參考:
1.首先,骨架和硅鋼片的尺寸應吻合.
骨架的各尺寸應試為標準尺寸,一般都不會有什么問題,但我廠的供應商水平實在太臭(遺留問題),居然有部分骨架是空骨架裝硅鋼片都會有縫!這點應該是個特例吧.至于硅鋼片,也就是毛刺不要太大就好了.
2.正如“專業才有價值 ”所言:補片很關鍵!
一般把骨架加滿就好了.但有一點個人覺得應該注意:比方說此骨架的標稱高度為19,但實際量出來可能有19.6,那么建議加38+1片,即39片E形,不然就容易松動.而且生產中應明確加片數量,不然操作工只憑自己感覺加滿,極易出現問題
3.含浸
這個當然也很重要,有真空更好,沒有的話,一般第二項做好了,也不會有太大問題
