推挽變壓器的電感量問題與磁蕊氣隙

匝比確定,磁蕊確定,初級與次級電感量與磁蕊氣隙怎么訂?我把坑挖下,師傅們都來填啊.

全部回復(66)

只看樓主

正序查看

倒序查看

lizlk

2009-08-07 19:07

呵呵,老兄推挽的你還準備要磁芯的氣隙阿,是不是想燒管了阿?
你的匝比確定了,匝數確定了,磁芯也確定了,電感量也就確定了.不要開氣隙.

回復

scenery

LV.6

2009-08-08 08:22

@lizlk

呵呵,老兄推挽的你還準備要磁芯的氣隙阿,是不是想燒管了阿?你的匝比確定了,匝數確定了,磁芯也確定了,電感量也就確定了.不要開氣隙.

Lizlk師傅:
您能給我講下這是為什么呢?小徒不才,忘繼續指點.謝謝.

回復

lizlk

2009-08-08 08:49

@scenery

Lizlk師傅:您能給我講下這是為什么呢?小徒不才,忘繼續指點.謝謝.

你的磁芯確定好了一種了,匝數也確定好了,電感量就確定好了,不要和反激變壓器那樣扯在一起,因為推挽不能加氣息,否則漏感會大,造成功率管容易擊穿.

回復

jim li

LV.8

2009-08-08 09:14

@lizlk

你的磁芯確定好了一種了,匝數也確定好了,電感量就確定好了,不要和反激變壓器那樣扯在一起,因為推挽不能加氣息,否則漏感會大,造成功率管容易擊穿.

可以加,看您怎么用．

回復

常樂仔

LV.3

2009-08-09 20:35

@jim li

可以加,看您怎么用．

我做的自激機就是有氣隙的,直接用彩電電視機變壓器,沒發現管會過熱,燒管問題

回復

scenery

LV.6

2009-08-10 10:38

@常樂仔

我做的自激機就是有氣隙的,直接用彩電電視機變壓器,沒發現管會過熱,燒管問題

磁蕊加氣隙,這樣子可以使磁滯回線傾斜,并伸向更長的方向(H線),矯頑力和剩磁也都發生相應改變,因此磁蕊可以承受更大的直流偏置,或伏秒數不等,從而成了解決磁通不平衡的其中一種方法.可惜沒圖表示.

回復

1986

LV.3

2009-08-11 00:34

@scenery

咋管子的氣隙我也嘗過了,這是我的個人站,愿共同學習研究http://www.achanbux.cn/JJ.php

回復

scenery

LV.6

2009-08-12 10:44

@1986

咋管子的氣隙我也嘗過了,這是我的個人站,愿共同學習研究http://www.achanbux.cn/JJ.php

大家好:上貼1986是打廣告的,不要理他!

回復

華南地區

LV.3

2009-08-12 17:06

@scenery

你好用下面這個電路可不可以用有磁氣隙的磁體如彩電電源變壓器之類

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/2914041250067994.gif');}" onmousewheel="return imgzoom(this);">

回復

scenery

LV.6

2009-09-10 14:48

@華南地區

你好用下面這個電路可不可以用有磁氣隙的磁體如彩電電源變壓器之類[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/2914041250067994.gif');}"onmousewheel="returnimgzoom(this);">

大家都說不要加氣隙的好

回復

阿保本

LV.4

2009-09-12 21:11

有句成語,叫畫蛇添足,最恰當了

回復

weinen

LV.5

2009-10-04 21:50

@scenery

大家都說不要加氣隙的好

不能加氣隙,加了氣隙可電魚了,波形上有很長的尖角像避雷針一樣長,那尖角會刺穿你的管子.呵呵........

回復

scenery

LV.6

2009-10-09 16:25

@阿保本

有句成語,叫畫蛇添足,最恰當了

哈哈,那是那是.

回復

小魚都來

LV.4

2009-10-14 01:01

@華南地區

錯圖!右邊場管電路符號錯,左邊場管150歐電阻接錯!

回復

scenery

LV.6

2009-10-14 08:40

@小魚都來

錯圖!右邊場管電路符號錯,左邊場管150歐電阻接錯!

歷害,這都沒被你看到了嘿嘿

回復

kinto

LV.5

2009-11-08 19:37

@阿保本

有句成語,叫畫蛇添足,最恰當了

不是說推挽加氣隙對抑制磁通不平衡有好處嗎?

回復

njhccd

LV.3

2009-11-11 09:13

@kinto

不是說推挽加氣隙對抑制磁通不平衡有好處嗎?

南京恒創磁電有限責任公司聯系人:薛斐,聯系電話:18913981759
南京恒創磁電有限責任公司是我國專一生產大功率高頻鐵氧體磁芯的企業.其成員出自于軍工898長從事研究、開發和生產軟磁鐵氧體及組件具有四十多年歷史.近幾年來我們以雄厚的經濟技術實力為基礎,憑借先進的生產設備和管理方法,生產各種高品質大功率磁芯及應用變壓器、濾波器、電感器且具有較高的電阻率,高頻磁芯功率大、溫升低、損耗小,電感磁芯感量大、品質高、工作溫度高.器件電感體積小,安全可靠.
本公司自九二年起為國內首先研制開發了逆變焊機系列磁芯,自九五年起又與鄭州合作研制了高頻感應加熱設備系列磁芯.目前這類磁芯已被上海、廣東、鄭州、成都、臺灣近三百家企業采用,市場份額近1/2!
十年來,我公司一直是電源學會,焊接協會會員單位.不斷努力地為客戶提供高品質的產品一直是我們的宗旨. 我們以誠心的態度竭誠國內外客戶攜手合作,為廣大的客商提供一流的產品和最優質的服務,共同創造輝煌的明天.
聯系電話18913981759

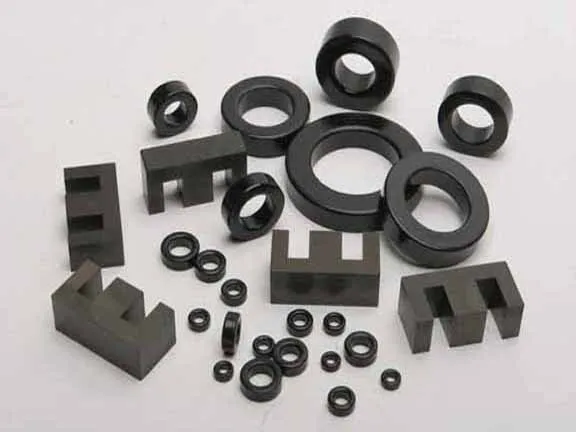

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/2103461257901915.jpg');}" onmousewheel="return imgzoom(this);">

回復

ysjdwxb

LV.2

2009-11-12 23:08

@華南地區

我單端輸出的加氣隙,推挽輸出的就不用加氣隙.

回復

yangchen50

LV.5

2009-11-14 09:10

@華南地區

圖是錯的

回復

1986

LV.3

2009-11-21 14:36

@njhccd

南京恒創磁電有限責任公司聯系人:薛斐,聯系電話:18913981759南京恒創磁電有限責任公司是我國專一生產大功率高頻鐵氧體磁芯的企業.其成員出自于軍工898長從事研究、開發和生產軟磁鐵氧體及組件具有四十多年歷史.近幾年來我們以雄厚的經濟技術實力為基礎,憑借先進的生產設備和管理方法,生產各種高品質大功率磁芯及應用變壓器、濾波器、電感器且具有較高的電阻率,高頻磁芯功率大、溫升低、損耗小,電感磁芯感量大、品質高、工作溫度高.器件電感體積小,安全可靠.本公司自九二年起為國內首先研制開發了逆變焊機系列磁芯,自九五年起又與鄭州合作研制了高頻感應加熱設備系列磁芯.目前這類磁芯已被上海、廣東、鄭州、成都、臺灣近三百家企業采用,市場份額近1/2!十年來,我公司一直是電源學會,焊接協會會員單位.不斷努力地為客戶提供高品質的產品一直是我們的宗旨.我們以誠心的態度竭誠國內外客戶攜手合作,為廣大的客商提供一流的產品和最優質的服務,共同創造輝煌的明天.聯系電話18913981759[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/83/2103461257901915.jpg');}"onmousewheel="returnimgzoom(this);">

www.achanbux.cn我的網賺站,點廣告賺錢,加入本站,與你探討繞變壓器

回復

jacob0110

LV.5

2009-12-12 16:37

@lizlk

呵呵,老兄推挽的你還準備要磁芯的氣隙阿,是不是想燒管了阿?你的匝比確定了,匝數確定了,磁芯也確定了,電感量也就確定了.不要開氣隙.

呵呵,老兄,請問你的觀點如何解釋?

回復

伍旭云

LV.2

2009-12-25 14:13

@lizlk

呵呵,老兄推挽的你還準備要磁芯的氣隙阿,是不是想燒管了阿?你的匝比確定了,匝數確定了,磁芯也確定了,電感量也就確定了.不要開氣隙.

可以加一點點,0.05MM.這樣品質穩定.只是害苦了做變壓器的.哈哈

回復

伍旭云

LV.2

2009-12-25 14:17

@ysjdwxb

我單端輸出的加氣隙,推挽輸出的就不用加氣隙.

變壓器我可以解決

回復

伍旭云

LV.2

2009-12-25 14:20

@lizlk

呵呵,老兄推挽的你還準備要磁芯的氣隙阿,是不是想燒管了阿?你的匝比確定了,匝數確定了,磁芯也確定了,電感量也就確定了.不要開氣隙.

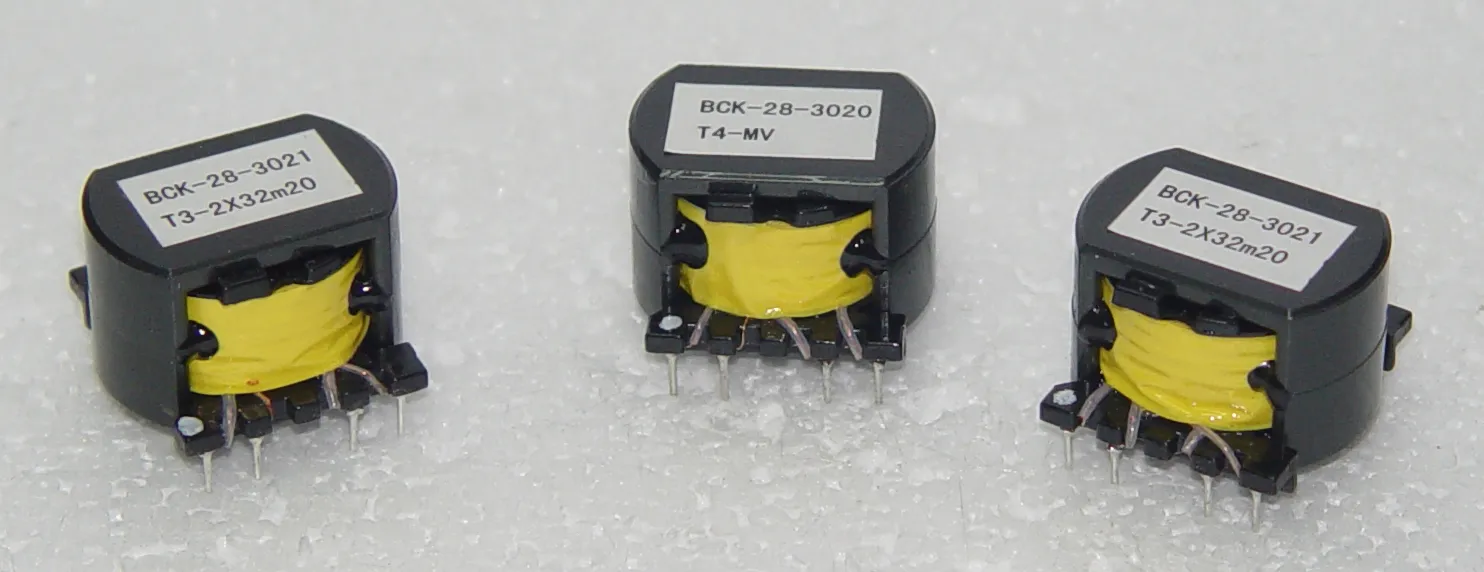

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3694611261721994.jpg');}" onmousewheel="return imgzoom(this);">
可以加一點點.0.05MM

回復

伍旭云

LV.2

2009-12-25 14:21

@lizlk

呵呵,老兄推挽的你還準備要磁芯的氣隙阿,是不是想燒管了阿?你的匝比確定了,匝數確定了,磁芯也確定了,電感量也就確定了.不要開氣隙.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3694611261721994.jpg');}" onmousewheel="return imgzoom(this);">
可以加一點點.0.05MM

回復

wangguangjun81

LV.7

2009-12-27 21:46

@1986

www.achanbux.cn我的網賺站,點廣告賺錢,加入本站,與你探討繞變壓器

上面那幾個E型磁芯是不是加厚的

回復

scenery

LV.6

2009-12-28 08:48

@wangguangjun81

上面那幾個E型磁芯是不是加厚的

你站內信息問下他嘛，是有點厚看上去，沒見過。

回復

scenery

LV.6

2009-12-28 08:49

@scenery

你站內信息問下他嘛，是有點厚看上去，沒見過。

我這個貼也變成紅名了啊，哈哈，大家都來頂啊。

回復

bjutzt

LV.1

2009-12-31 13:29

可以加的，一般你把電感量的值也定出來，氣息就可以交給廠家定了。

回復

xzszrs

2010-01-20 12:23

@伍旭云

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/3694611261721994.jpg');}"onmousewheel="returnimgzoom(this);">可以加一點點.0.05MM

這變壓器看上去不錯啊，應該漏感比較小吧？

回復
