XL6003是一顆突破傳統電路拓?fù)浣Y(jié)構,結合HVBCD工藝,大電流,高壓DC/DC升壓恒流LED驅動IC,
(1)它具有較寬的直流3.6V到36V輸入電壓范圍(低壓可以兼顧鋰電供電)
(2)最高升壓可到42V,可驅動串聯12顆1W LED(同比其它品牌多驅動4~5顆LED)
(3)大電流1050mA持續電流輸出,可驅動1W LED12串3并或3W LED12串
(4)EN腳可實現PWM調光,且自帶軟啟動功能
(5)低至0.2V參考電壓,可以有效提高系統效率
(6)輸出42V過壓保護功能
(7)內置過熱保護功能
XL6003應用簡單,普通DC/DC升壓拓?fù)浣Y(jié)構,效率高達92%,適用于基于LED的汽車,路燈,
太陽能燈及LED背光驅動的應用.
深圳市勁銳科技有限公司
公司地址:深圳市福田區新聞路景苑大廈A座602室
電話:0755-83088967 手機:13510741902 胡先生
Email:janon@jinrui-tech.com QQ:735725081
網站:http://www.jinrui-tech.com/ MSN:janon_jinrui@hotmail.com 3362361249614558.rar
XL6003 LED驅動10顆串聯1W
全部回復(34)
正序查看
倒序查看
@janon
MR16射燈手提燈汽車LED燈太陽能LED產品方案專用驅動ICXL6003
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3362361251165295.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@janon
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/3362361251165295.jpg');}"onmousewheel="returnimgzoom(this);">
XL6003 LED驅動IC 單片可驅動12顆1W的LED燈
0
回復
@janon
XL6003LED驅動IC單片可驅動12顆1W的LED燈
MR16射燈專用方案:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3362361251515927.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3362361251515927.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@janon
MR16射燈專用方案:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/3362361251515927.jpg');}"onmousewheel="returnimgzoom(this);">

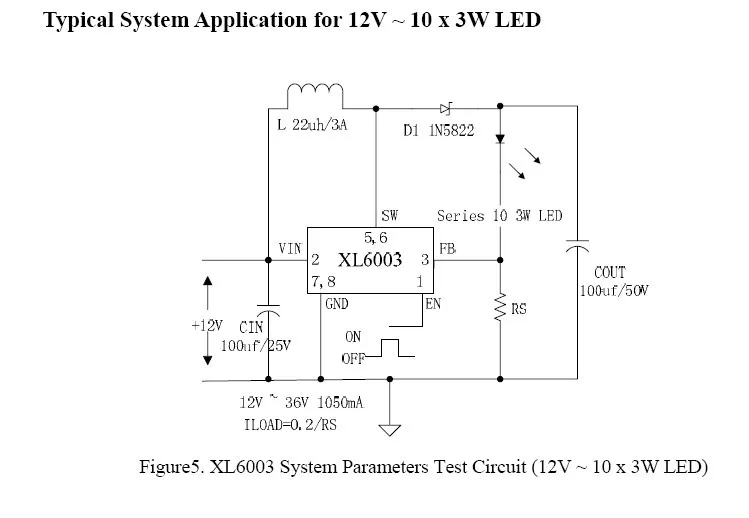

單片XL6003驅動10顆3W的LED燈
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3362361251704398.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3362361251704398.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@janon
李先生,你好!可以送樣片和DEMO測試的.請把您的詳細聯系方式發到我的郵箱:janon@jinrui-tech.com
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3362361255076487.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@janon
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/3362361255076487.jpg');}"onmousewheel="returnimgzoom(this);">

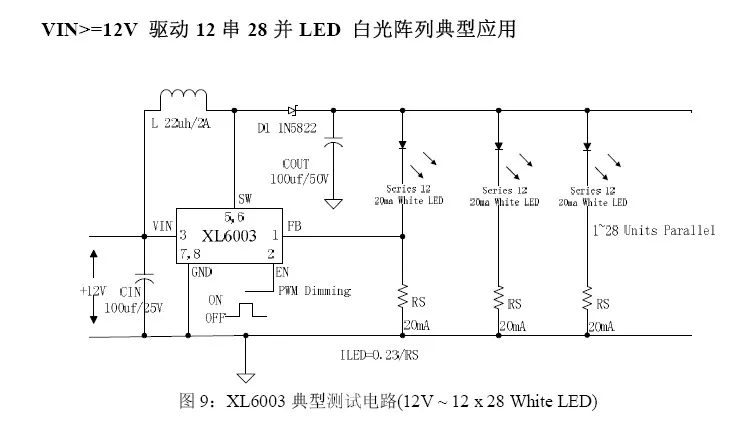

可驅動小功率LED陣列
0
