7805可以這樣用嗎???求指教
小弟要做的一個DC-DC電源,要求很小的輸出紋波(+5v/0.4A端輸出紋波電壓在 20mv左右)于是在+5v輸出端使用了7805(它上面有1.5~2.5V壓降),這樣會損耗0.7~1.0W的功率.偏偏我的DC-DC模塊又必須放在遠離用電器(cpu、傳感器板)的地方(兩個模塊相隔至少0.5m),這樣我打算在cpu板上再使用一片三端穩壓器保證電源質量:),這樣它上面也同樣是1.5~2.5V壓降...功率的損耗不說,光是DC-DC模塊的變壓器是不是就要求就要感應出9V電壓采購用呢?因?yàn)镃PU板需要5V電壓(9.0-2.0-2.0=5.0 V).小弟想只在CPU板上放一個低壓差三端穩壓器(如):LM2937,而不在DC-DC上加三端穩壓,但別人會說電源穩壓精度不合格,咋辦??呵呵
全部回復(7)
正序查看
倒序查看
@wyqwx
圖呢?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1126621597.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@skyfish
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/33/1126621597.jpg');}"onmousewheel="returnimgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1126621626.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@skyfish
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/33/1126621626.jpg');}"onmousewheel="returnimgzoom(this);">
(1)第一次布電源板子,心寒得不行,把草圖貼出來,請大蝦們指點.布板時元件該怎樣放?導線連接注意事項,鋪銅注意事項?

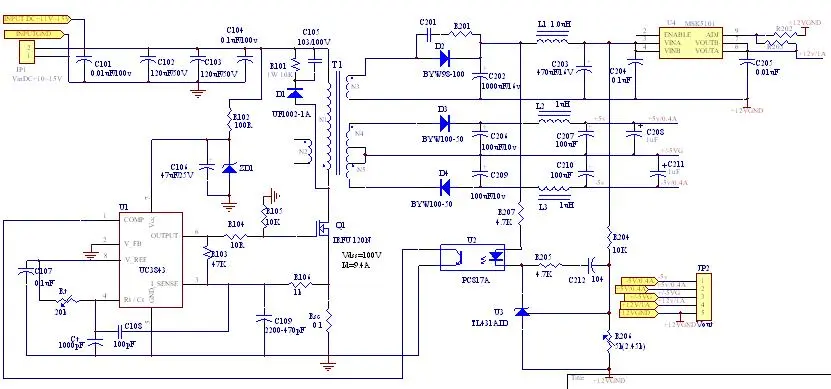

1.圖中下部從左至右3個黑色芯片分別是:主控 UC3843(U1),光耦合PC817A(U2),TL431(U3),+12V輸出線性集成三端穩壓MSK5101(U4).
2.L1、L2、L3分別是+12V、+5V、-5V輸出端LC濾波器的濾波電感.
3.Ct、Rt是3843定頻的.
4.c202是+12v輸出端主輸出濾波1000u/16V貼片鉭電容,c203+12v輸出端LC濾波器的電容(470u/16V貼片鉭電容).c102、c103是輸入電容,為兩個并聯的120u/50V鋁電解電容.
5.整流二級管D2、D3、D4都布在電路板背面(也不知道合適不).因?yàn)楸趁嬷挥袔讉€(gè)元件,準備用單面板.
6.T1是貼片變壓器:其中左邊上端1、2腳為原邊繞組接線,左邊下兩腳3、4為+12V副邊繞組接線,
右邊下兩腳5、6是+5V副邊繞組接線,右邊上兩腳7、8是-5V副邊繞組接線.其中6、7腳連在一起做+/-5V的公共地.R206為調節TL431參考電壓用的可調電阻.
7.最左端Jp1是電源輸入,最右端Jp2是輸出.
順問,做這種小功率(Pout=20W)電源,對板子材料有什么特別要求嗎?
1.圖中下部從左至右3個黑色芯片分別是:主控 UC3843(U1),光耦合PC817A(U2),TL431(U3),+12V輸出線性集成三端穩壓MSK5101(U4).
2.L1、L2、L3分別是+12V、+5V、-5V輸出端LC濾波器的濾波電感.
3.Ct、Rt是3843定頻的.
4.c202是+12v輸出端主輸出濾波1000u/16V貼片鉭電容,c203+12v輸出端LC濾波器的電容(470u/16V貼片鉭電容).c102、c103是輸入電容,為兩個并聯的120u/50V鋁電解電容.
5.整流二級管D2、D3、D4都布在電路板背面(也不知道合適不).因?yàn)楸趁嬷挥袔讉€(gè)元件,準備用單面板.
6.T1是貼片變壓器:其中左邊上端1、2腳為原邊繞組接線,左邊下兩腳3、4為+12V副邊繞組接線,
右邊下兩腳5、6是+5V副邊繞組接線,右邊上兩腳7、8是-5V副邊繞組接線.其中6、7腳連在一起做+/-5V的公共地.R206為調節TL431參考電壓用的可調電阻.
7.最左端Jp1是電源輸入,最右端Jp2是輸出.
順問,做這種小功率(Pout=20W)電源,對板子材料有什么特別要求嗎?
0
回復
@skyfish
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/33/1126621597.jpg');}"onmousewheel="returnimgzoom(this);">
無看到有7805的呀.我覺得如果你要實現兩級穩壓的話.最起碼要11V電壓,先用7808穩壓再用7805穩壓,78系列的壓差最好有3V以上.你下面的PCB圖.不要把低壓部分跨過變壓器.而且電感都離變壓器不要太近.
0
回復
@skyfish
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/33/1126621626.jpg');}"onmousewheel="returnimgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1126671563.jpg');}" onmousewheel="return imgzoom(this);">
如圖.光耦到控制IC的線路要盡量短.采樣點到光耦的距離亦盡可能短點.至于C同L要怎樣放就要看你的電路了.
