大小波,反饋問題,看看FB腳的波形穩不穩

估計是Isense腳(3腳)被干擾了, 前面有多大的RC濾去尖峰電流噪聲. 變壓器的寄生并聯電容大?

謝謝你的答復!
3腳的RC選用的1K、470P,根據大家的思路我再找找原因.

這個問題很簡單,郵件發我郵箱里,我給你個簡單的資料搞定,share2099@yahoo.cn

謝謝你啊,我已經發郵件給你了    ouyangjing1001@163.com
你看到了就把資料發給我吧

時間常數是差不多的.
看起來你是用2腳反饋的, 有詳細原理圖?

謝謝大家的回復,我會繼續試驗的并把結果反饋給大家.
今天在電源各輸出加上1K電阻后,發現變壓器嘯叫消失.但是占空比的問題仍然沒有解決
3842的2腳波形如下:(7月22日實驗)
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3445851248231749.gif');}" onmousewheel="return imgzoom(this);">

怎樣把.sch文件傳上來啊?
我發到你的郵箱怎樣?

恩, 我沒裝PROTEL, 有POWER LOGIC, 或轉成PDF或圖片格式.
hnxgh@163.com

.

我已經把.pdf文件發到你的郵箱了

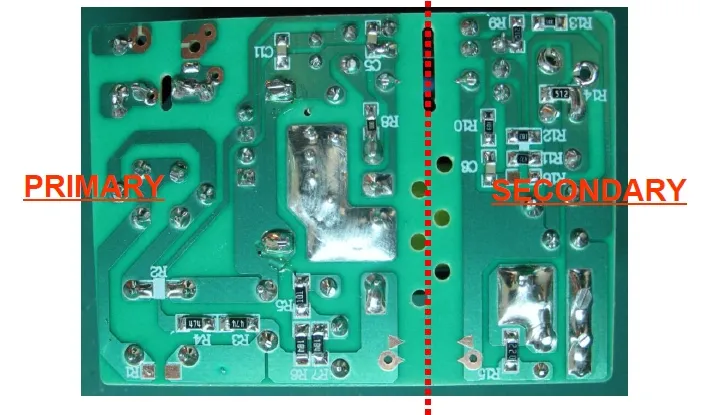

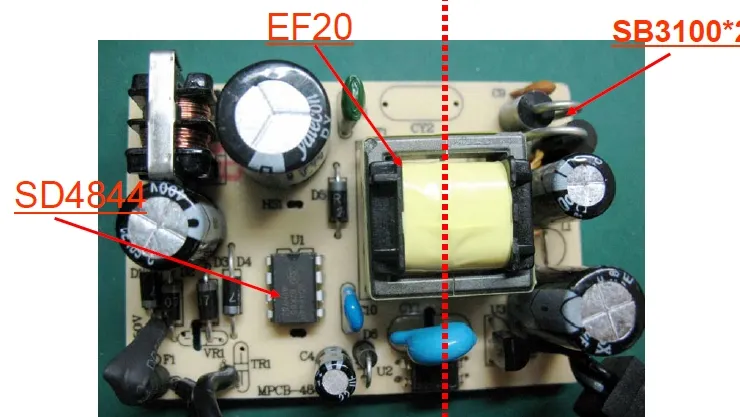

采用SD4844,內置耐壓650V的4A MOS,做12V/1.5A,單芯片就可以解決,采用EF20變壓器,前段去掉X電容,加共模電感,待機功耗0.3W一下,測試EMI至少6-8dB余量,過UL,CE認證完全沒問題,平局效率做到82%以上,非常具有性價比優勢,此款產品是為湯姆遜開發的,有需要的,可與我聯系或留下EMAIL,我們是士蘭微專業代理商:

曹泉
茂凌科技
13501833624
0755-88250585
QQ:495436643
MSN:alex.caoquan@163.com
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/784911248504005.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/784911248504018.jpg');}" onmousewheel="return imgzoom(this);">

輸出端并聯一個合適的負載即可.

我重新繞制了變壓器,減少了原邊的匝數.實驗的時候在24V處加了200歐姆的電阻,占空比波形很理想.
現在還有一個問題就是連續上電一個小時左右,變壓器和開關管都很熱,這該怎樣解決呢?

9月11日實驗
輸入250VAC,24V輸出帶200歐負載
上電一個小時,變壓器56攝氏度,開關管42攝氏度.

電流????功率?????變壓器規格對嗎?
