求助 模塊后級電路圖
我有幾塊1200V50A的達林頓摸塊,想用它做后級用,那位大師有相關的電路,請幫一下小弟,謝謝.
全部回復(4)
正序查看
倒序查看
@11455355

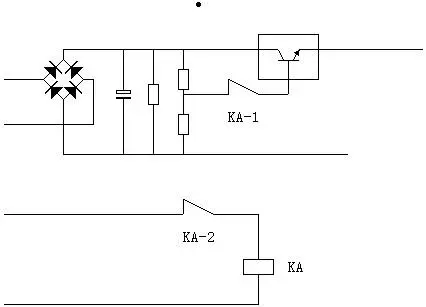

最簡單的,利用一個雙路雙位的12V小型繼電器,1組常閉和線包接成振蕩,另一常閉作為模塊的信號開關,這樣就可以了, 實現高--低壓隔離,完成間歇輸出, 不可調寬,調頻率.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/2452941248023339.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/2893391248040388.gif');}" onmousewheel="return imgzoom(this);">
這個圖完全可以用模塊代換上面的功率管.用模塊代換上面的功率管e40磁芯做的線圈也可以不用.
0
回復
@yhliang2
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/2893391248040388.gif');}"onmousewheel="returnimgzoom(this);">這個圖完全可以用模塊代換上面的功率管.用模塊代換上面的功率管e40磁芯做的線圈也可以不用.
非常感謝,今天就準備做.
