啟動電阻OPEN

0365R開關電源,啟動電阻用了3個330K 1WS封裝的串聯,最近客戶退了幾十臺電源,經查均為啟動電阻開路,有的壞一個,有的壞兩個,有的存在阻值變大現象.
按理說用3個串聯耐壓是沒問題了,不知道是否高溫導致電阻變值開路,電阻規格書上的使用溫度最高為200度,電源為密封設計,機內元件最高溫度在90-100度之間.
電阻是深圳的千志電阻.
請問各高手,怎樣解決這個問題?
如果是材料問題,換哪家電阻可靠?

全部回復(28)

只看樓主

正序查看

倒序查看

asam

LV.3

2009-07-03 22:47

急啊!
盼高手支招!

回復

mutouren

LV.4

2009-07-04 10:30

@asam

急啊!盼高手支招!

答對了,加10分,呵呵,都是高溫惹的禍.

回復

msz181818

LV.9

2009-07-04 16:26

@mutouren

答對了,加10分,呵呵,都是高溫惹的禍.

改用貼片電阻就很耐用,千萬不要設計插件啟功電動

回復

asam

LV.3

2009-07-04 17:21

@msz181818

改用貼片電阻就很耐用,千萬不要設計插件啟功電動

正想改成貼片電阻,0805用幾個串合適?

回復

ayong168

LV.5

2009-07-04 17:53

@asam

正想改成貼片電阻,0805用幾個串合適?

不能用0805

回復

asam

LV.3

2009-07-04 19:14

@ayong168

不能用0805

為什么不能用0805?說說你的看法.
我認為使用多個串聯沒什么不可以的.

回復

ayong168

LV.5

2009-07-04 19:34

@asam

為什么不能用0805?說說你的看法.我認為使用多個串聯沒什么不可以的.

有沖擊有損耗的地方為什么要用那么小的電阻?用一個1-2瓦的插件電阻也會比一串0805可靠

我一般會用2個1-2W的串用,或者最小幾個1206

回復

msz181818

LV.9

2009-07-04 21:48

@ayong168

不能用0805

可以用0805的,不用串一只就足夠了.如果要串三只的話那小電源還怎么做啊,小電源沒有那么多空間放的.我用過0603的1M電阻做過也沒出過問題,用插件電阻1/4W和1/2W的就出很多問題

回復

xmytq

LV.5

2009-07-05 13:53

@msz181818

電阻質量也要考慮進去.以前我們做聯想充電器,有一家本體顏色偏白的,就很容易出問題,1/4W,2M.后改為偏紅的,就沒事了.

回復

msz181818

LV.9

2009-07-05 14:18

@xmytq

電阻質量也要考慮進去.以前我們做聯想充電器,有一家本體顏色偏白的,就很容易出問題,1/4W,2M.后改為偏紅的,就沒事了.

但是插件電阻有問題的太多了,不好分呀,我是不敢再用了

回復

yuyan

LV.9

2009-07-05 17:09

@msz181818

但是插件電阻有問題的太多了,不好分呀,我是不敢再用了

電阻質量問題
你用YGGEO的看一下

回復

yuyan

LV.9

2009-07-05 17:09

@yuyan

電阻質量問題你用YGGEO的看一下

YAGEO的

回復

anson_wong

LV.4

2009-07-05 18:13

@msz181818

但是插件電阻有問題的太多了,不好分呀,我是不敢再用了

詞話怎講?為什么插件的就容易壞那?

回復

msz181818

LV.9

2009-07-06 10:03

@anson_wong

詞話怎講?為什么插件的就容易壞那?

原因我也不清楚,它們的導電膜我想都是差不多的,問題可能是出在表面的包封漆上

回復

switchpower

LV.5

2009-07-06 10:29

估計質量問題.選進口的.很多.

回復

switchpower

LV.5

2009-07-06 10:31

選金屬氧化膜的.一般1W耐壓350Vdc,0805的才150vDC.

回復

mutouren

LV.4

2009-07-06 12:10

如果溫度不高,用插件1/2W兩個串是沒問題,開這個電阻是插件電阻結構決定的,原因是調阻槽羅旋放電所致,尤其高溫環境.用0805兩個是沒問題的,因?yàn)镾MD沒有調租槽.呵呵.

回復

asam

LV.3

2009-07-08 17:25

@ayong168

有沖擊有損耗的地方為什么要用那么小的電阻?用一個1-2瓦的插件電阻也會比一串0805可靠我一般會用2個1-2W的串用,或者最小幾個1206

我用1WS的電阻3個串都開路了,
你用1/2W沒事嗎?

回復

asam

LV.3

2009-07-08 17:40

@mutouren

看到光寶的電源都是用6-8個0805串聯.

回復

msz181818

LV.9

2009-07-08 17:43

@mutouren

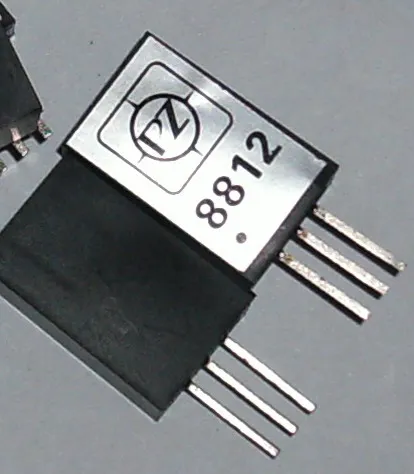

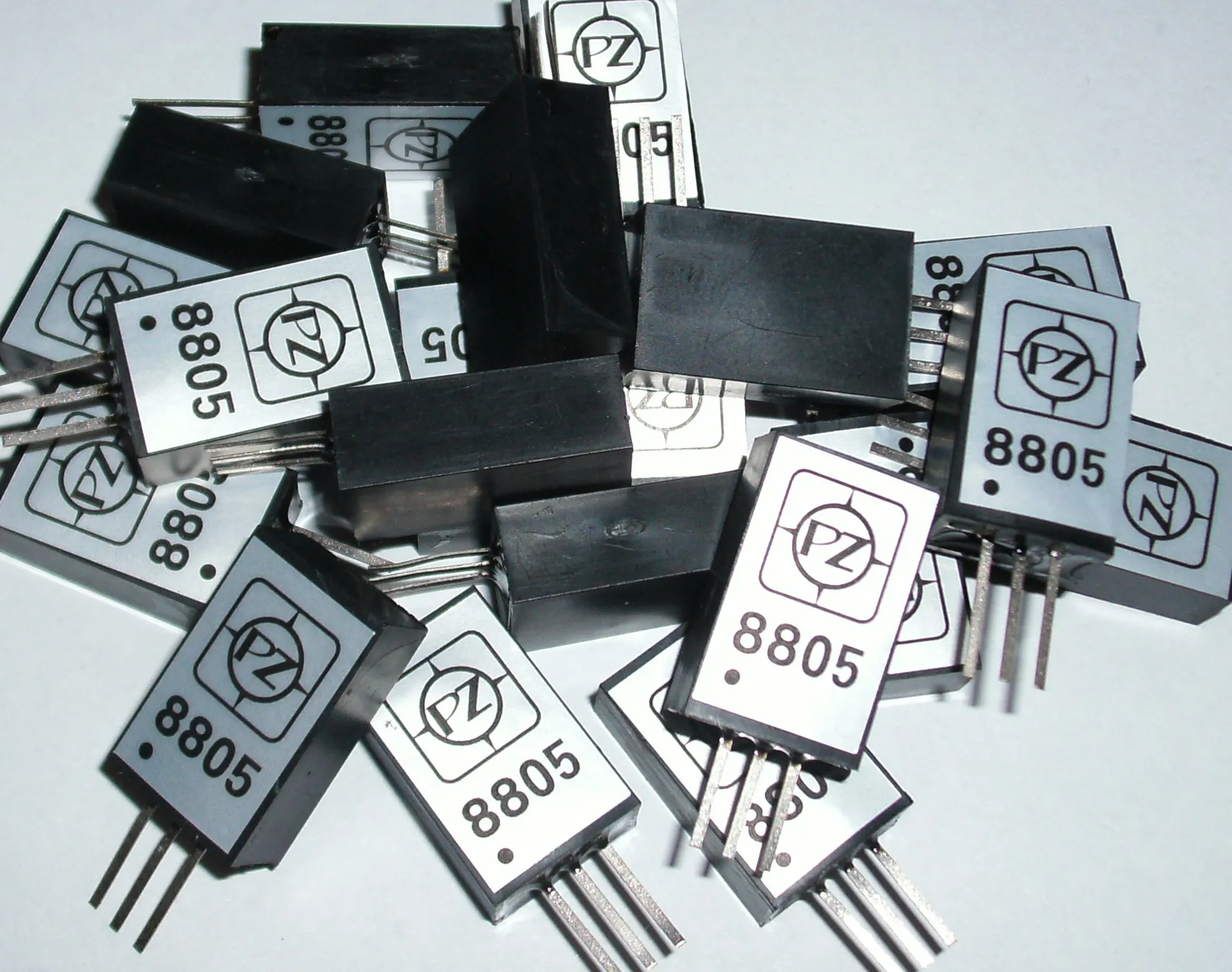

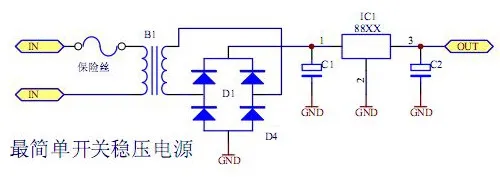

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/488821246861678.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/488821247046175.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/488821247046216.jpg');}" onmousewheel="return imgzoom(this);">

回復

msz181818

LV.9

2009-07-08 17:46

@asam

看到光寶的電源都是用6-8個0805串聯.

哇...真嚇人!象是在做硅堆了

回復

mutouren

LV.4

2009-07-10 10:01

@asam

看到光寶的電源都是用6-8個0805串聯.

應該是并加串的吧,那有時也有其它考慮的,比如EMI等.呵呵.

回復

allon868

LV.6

2009-07-10 10:32

@mutouren

應該是并加串的吧,那有時也有其它考慮的,比如EMI等.呵呵.

KAT品牌全系列貼片電阻,--全大陸唯一一家供應商.

原材料來自于德國進口,耐高溫,溫度系數低,

是做各種電源的最佳首選電阻.

聯系人:鐘秉良,電話:13662210800
QQ:271186547

回復

lsqzxf

LV.4

2012-11-05 23:46

@msz181818

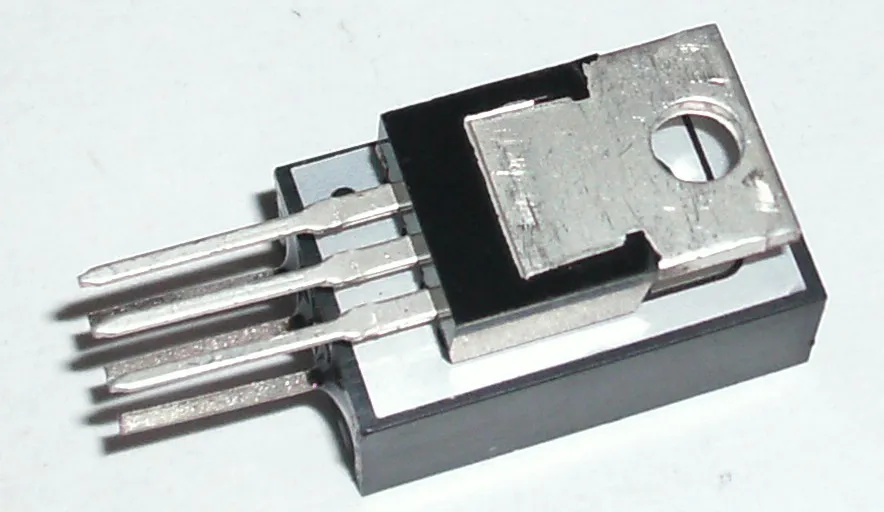

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/488821246861678.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/488821246861690.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/488821247046175.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/488821247046216.jpg');}"onmousewheel="returnimgzoom(this);">

感謝樓主,把這么一個困擾很多人的問題拿出來探討!
