用PI軟件算了下,采用TNY274 , 但軟件只有電感說明,沒有電路說明.
找了個TNY278 12V的電路圖來,請問是否把VR3改成14V左右,再把TNY278改成274,把變壓器改成軟件設計的就行了?
附: 軟件設計的電感

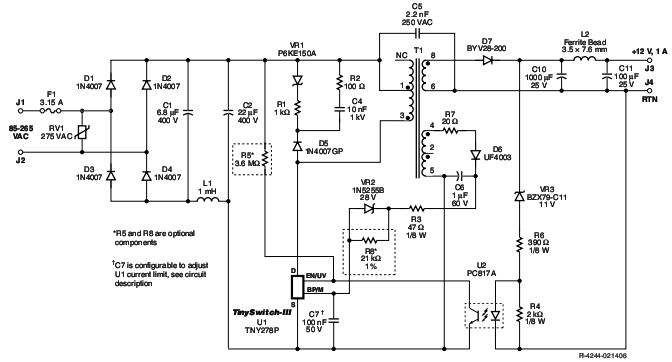

附: TNY278 12V 1A 電路圖
請看電路對不?
新手, 想為IC設計一隔離供電電源模塊,寬電壓輸入,15V左右輸出,0.3A最大電流.
用PI軟件算了下,采用TNY274 , 但軟件只有電感說明,沒有電路說明.
找了個TNY278 12V的電路圖來,請問是否把VR3改成14V左右,再把TNY278改成274,把變壓器改成軟件設計的就行了?
附: 軟件設計的電感
附: TNY278 12V 1A 電路圖
用PI軟件算了下,采用TNY274 , 但軟件只有電感說明,沒有電路說明.
找了個TNY278 12V的電路圖來,請問是否把VR3改成14V左右,再把TNY278改成274,把變壓器改成軟件設計的就行了?
附: 軟件設計的電感
附: TNY278 12V 1A 電路圖
全部回復(8)
正序查看
倒序查看
@samluo
????????????????!!!!!!!!!!!!!!!!
給你個文件,我用PI Expert 7算的.里面你要的參數都有了. 585911244130406.rar
0
回復

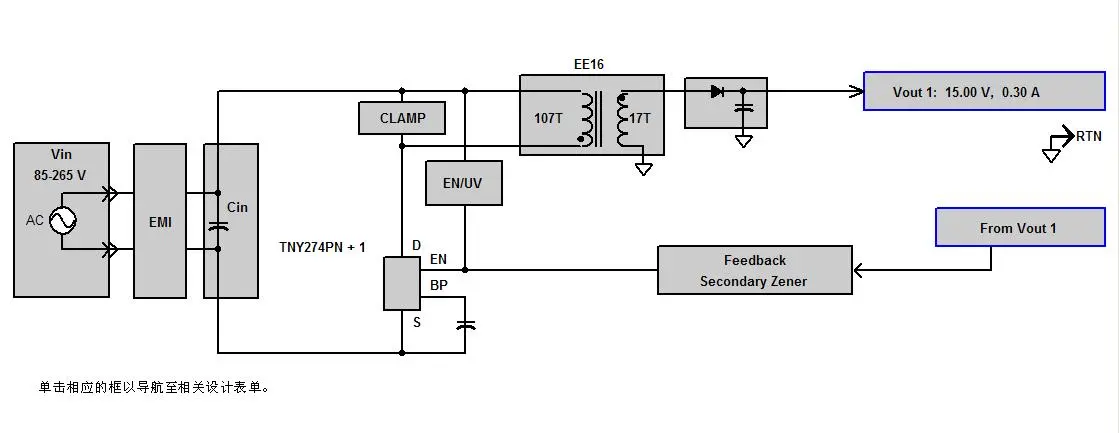

你用TNY的芯片怎么會有反饋繞組的?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/585911244130782.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/585911244130782.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@qs7785yj
你用TNY的芯片怎么會有反饋繞組的?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/78/585911244130782.jpg');}"onmousewheel="returnimgzoom(this);">
謝謝! 我是用PIXLS 設計的,據說有反饋線圈安全些?
0
回復
@samluo
謝謝!我是用PIXLS設計的,據說有反饋線圈安全些?

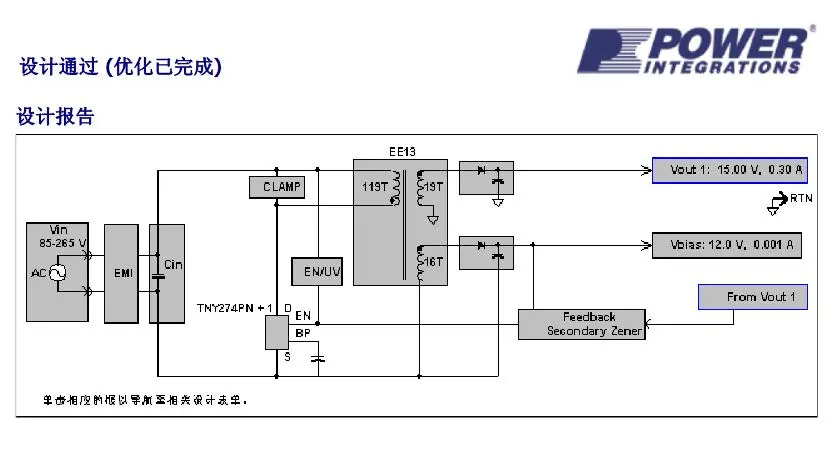

帶偏置的設計,已優化
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/1968661244325956.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/1968661244325956.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@banma2001
帶偏置的設計,已優化[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/78/1968661244325956.jpg');}"onmousewheel="returnimgzoom(this);">
http://bbs.dianyuan.com/topic/91033#1755687
