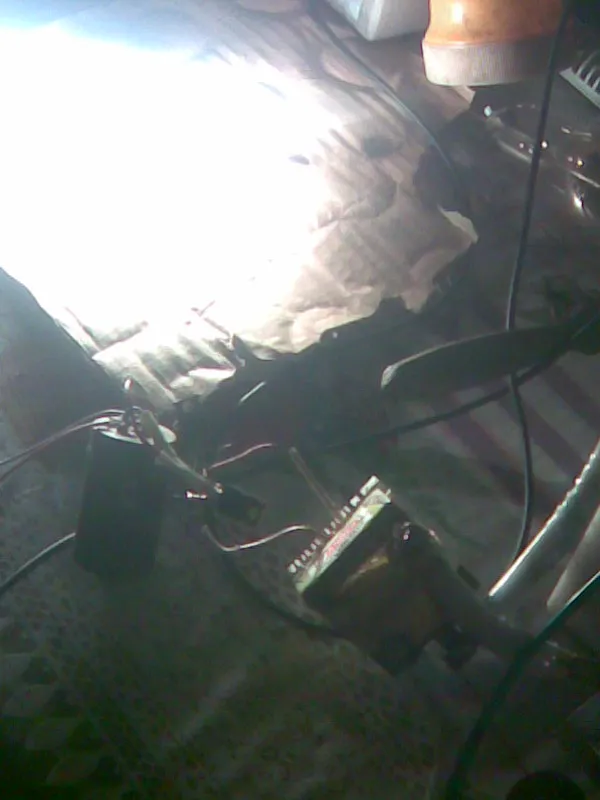

這是帶1000W的圖片500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/421871242364584.jpg');}" onmousewheel="return imgzoom(this);">

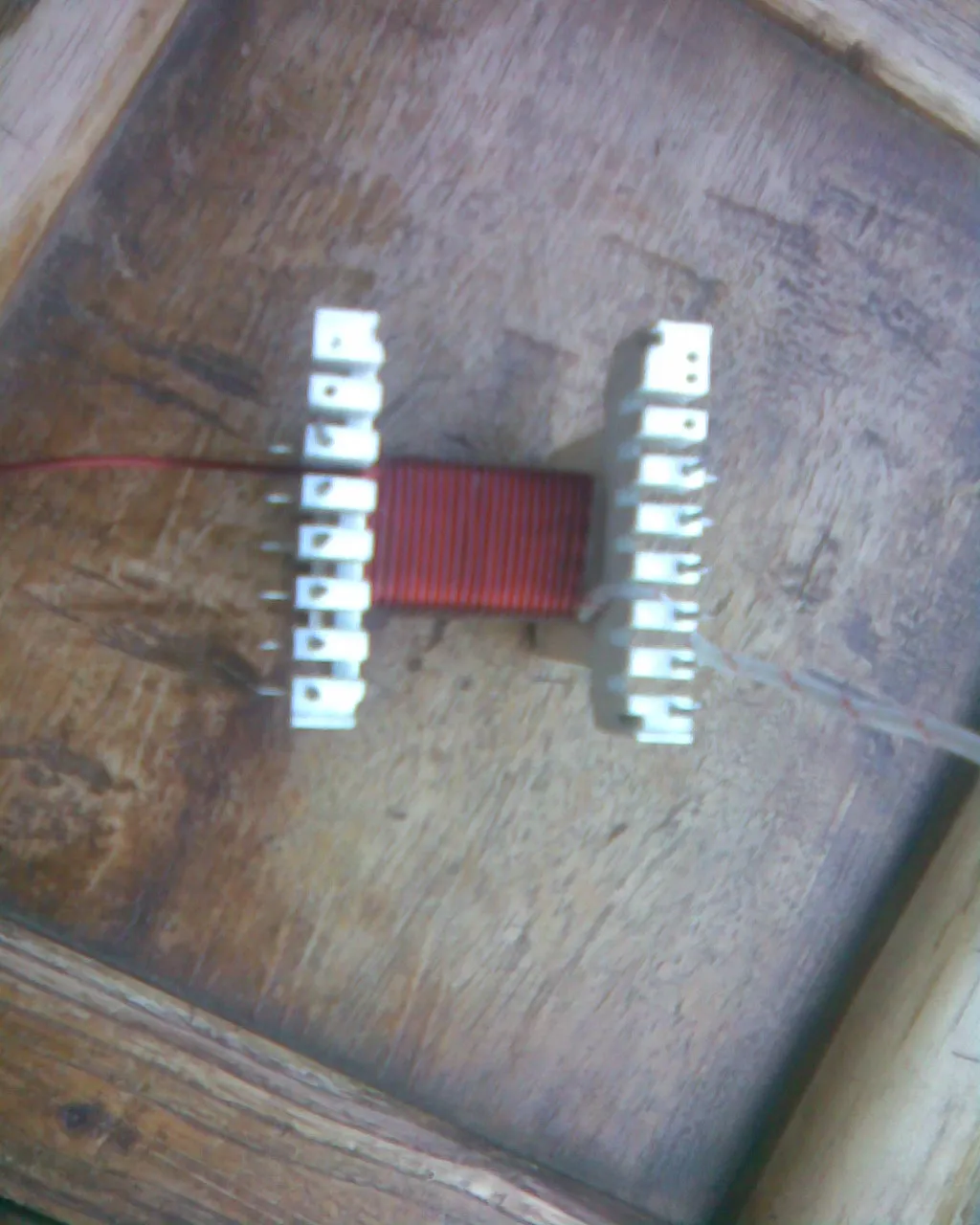

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/421871242364670.jpg');}" onmousewheel="return imgzoom(this);">次初次繞法,

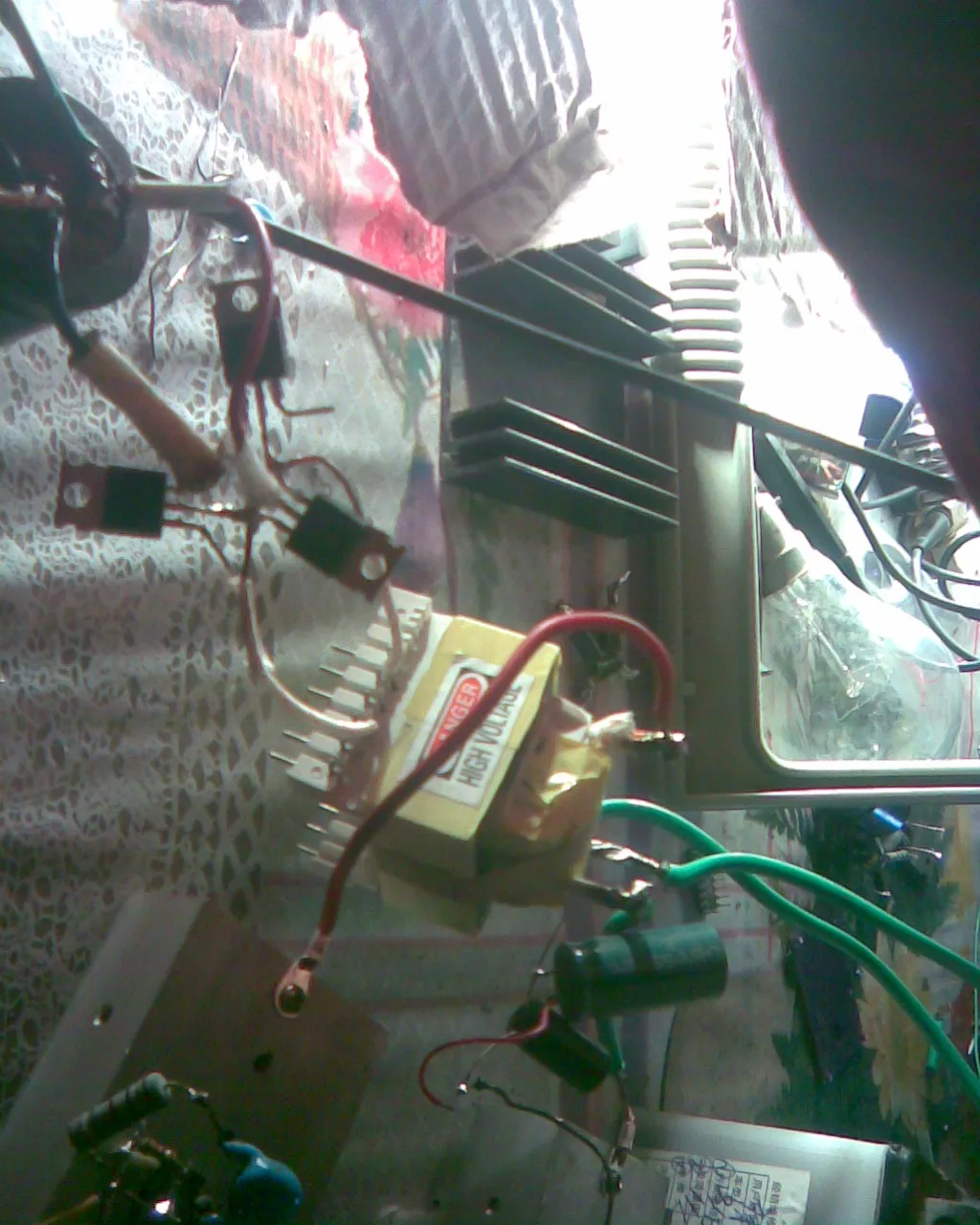

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/421871242364789.jpg');}" onmousewheel="return imgzoom(this);">整流管換用這個,以前用308不行發熱帶負荷重了,這管沒問題16A

EE42做到1000W,你牛

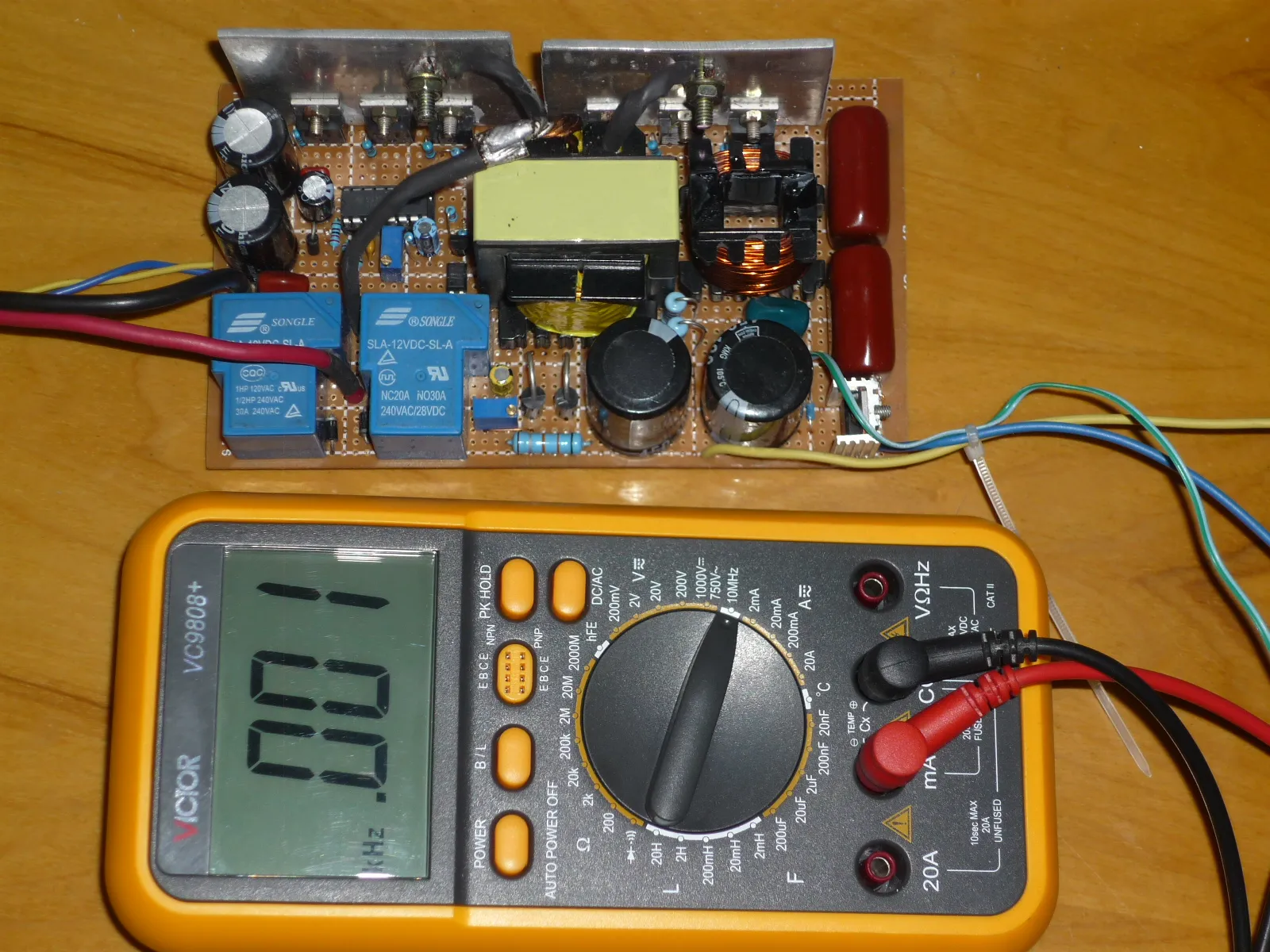

我用EE42新做的jj板,不接后級時帶500w燈管發白初級電流75A.帶1000w燈管只有8成亮,初級電流上升到105A,也就是說極限功率在800W左右,額定功率在500W左右

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2787961242368280.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2787961242368319.jpg');}" onmousewheel="return imgzoom(this);">

可以,做得不錯,學習,學習

你前級線細了,我前級是雙銅帶合成做下來的,1000W電壓還有210V設計是220V有可能在繞的時候加了一圈,剛開始上臺階與下臺階波形有點變形,后來加圖騰柱現在就是G波形上階有點變形,可能要加一個加速電容,電路還在調試中,

不錯9*15的板,就是MOS管散熱片有點小.

兄弟帶個1000W的小太陽能亮,就不 能說明是做到1000W了,你的場管沒加散熱片,我圖上就看到3個場館,不知道你的90多A電流從哪里過的!

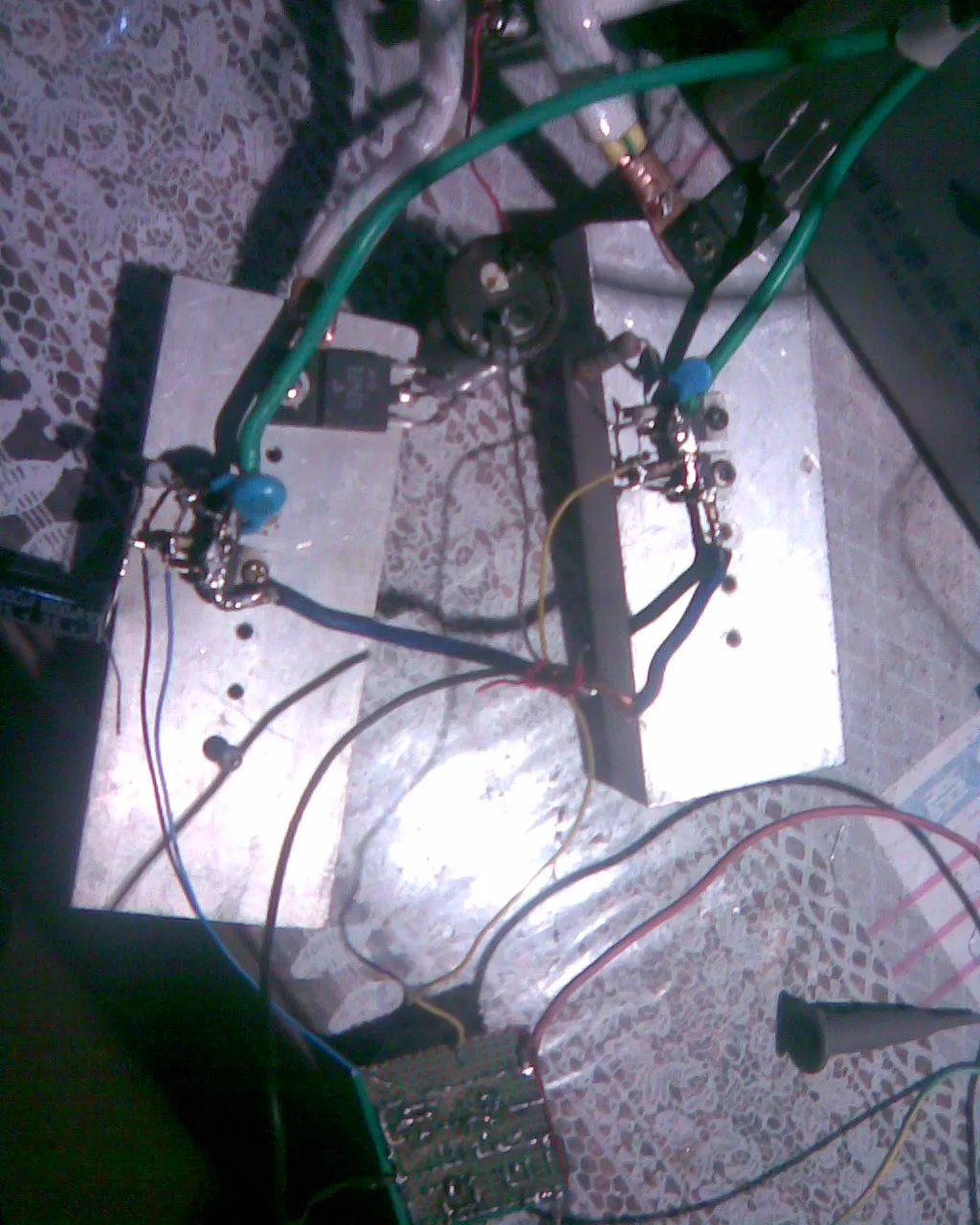

哪不是場管哪是整流管大電流的,這才是四個管500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/421871242435140.jpg');}" onmousewheel="return imgzoom(this);">

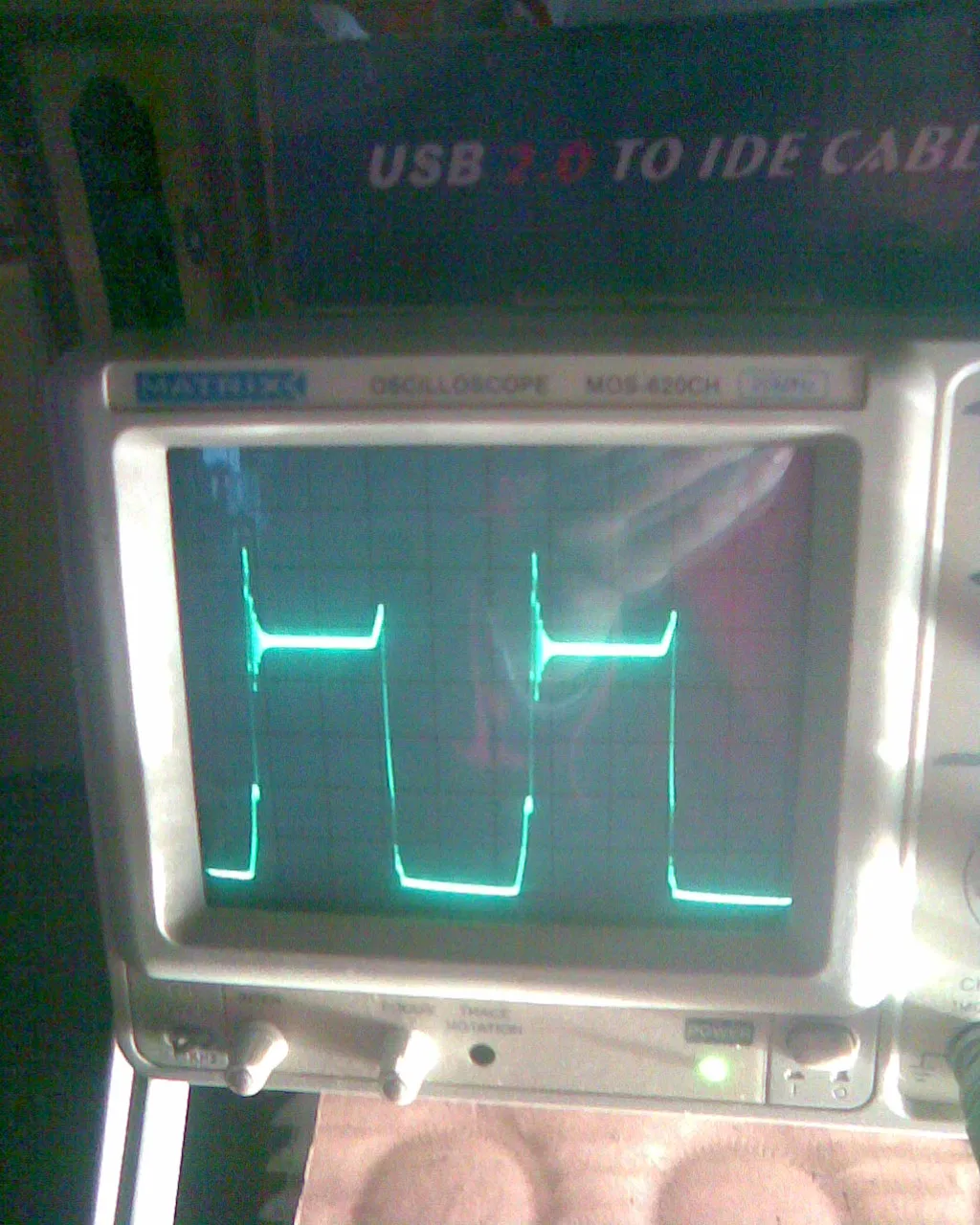

就是這個尖鋒咱搞,在D極與S極加了電容與電阻吸收才是這樣500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/421871242438811.jpg');}" onmousewheel="return imgzoom(this);">

 路過  頂一下

做的真是好

路過~~~留個腳印

我做過500W的，變壓器是從500W車載拆下的！呵呵帶200W磁芯就熱，場館微溫，沒加風冷，就不知什么問題?。∥野l(fā)覺大家?guī)?00W燈泡時，準500W的（天正的空制變壓器），效率差不了多少！反而工頻的抵抗過載能力還好哦！但就是有噪音！高頻的動不動就炸啦！郁悶~

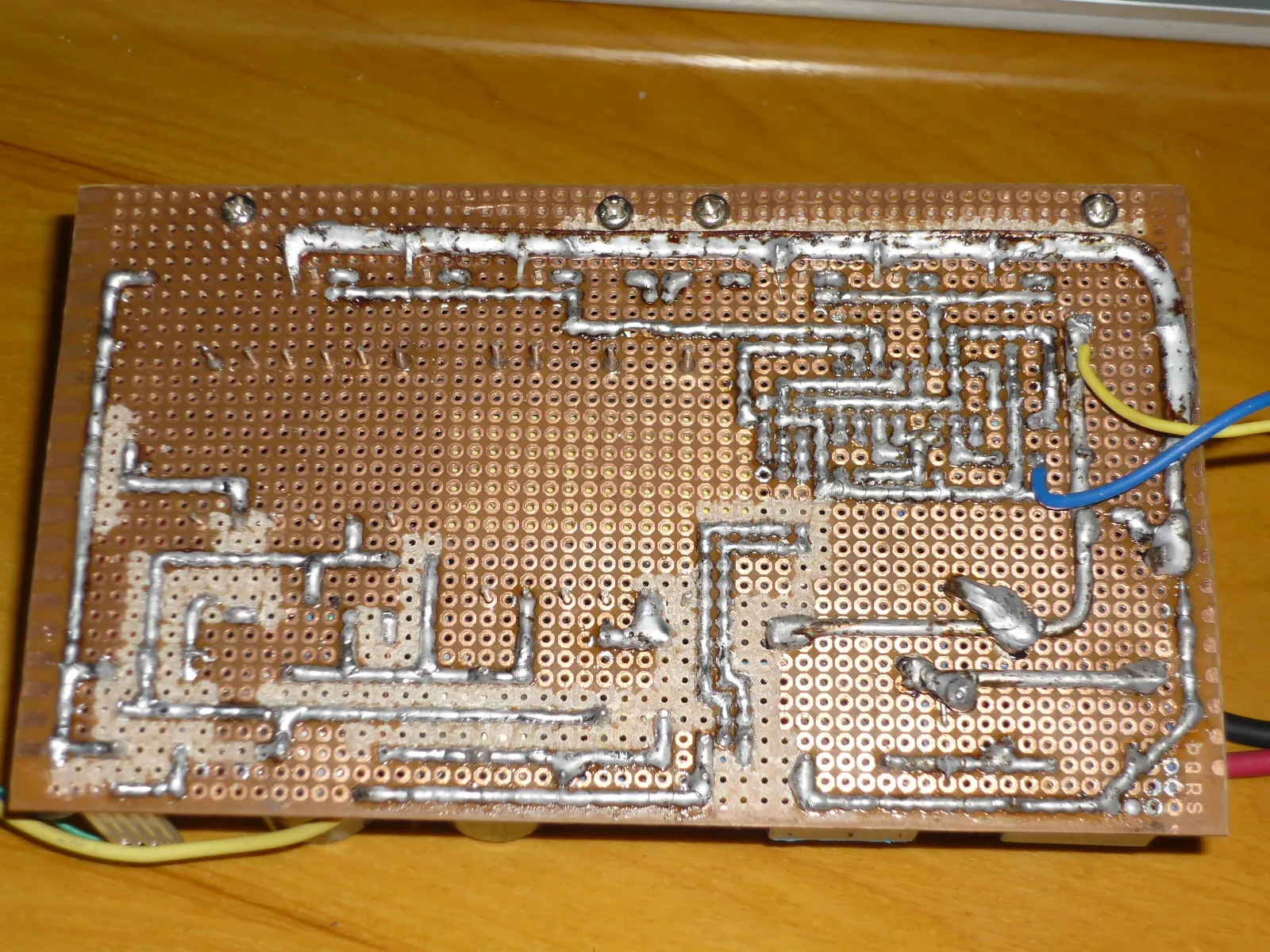

你這萬用板做的真好。

請問整機效率有多少？

洞洞板都能做的這么漂亮，實在不簡單

不錯，值得學習，

學習中
