現在我做的此電路在輸出150W的時候還可以,但是輸出400W就振蕩
是MOS管的GS,DS的波形很不穩定,并且電感有叫聲.
在3842反饋1.2腳之間的電容增大,沒什么變化,輸出反饋處加大濾波
效果也不大.
測試的PA,PB處的波形振蕩較大,應該是近似直線的的電壓波形的.
請各位看看,有何辦法解決一下.
用3842做的BUCK電路振蕩
用3842做的BUCK電路振蕩
現在我做的此電路在輸出150W的時候還可以,但是輸出400W就振蕩
是MOS管的GS,DS的波形很不穩定,并且電感有叫聲.
在3842反饋1.2腳之間的電容增大,沒什么變化,輸出反饋處加大濾波
效果也不大.
測試的PA,PB處的波形振蕩較大,應該是近似直線的的電壓波形的.
請各位看看,有何辦法解決一下.
現在我做的此電路在輸出150W的時候還可以,但是輸出400W就振蕩
是MOS管的GS,DS的波形很不穩定,并且電感有叫聲.
在3842反饋1.2腳之間的電容增大,沒什么變化,輸出反饋處加大濾波
效果也不大.
測試的PA,PB處的波形振蕩較大,應該是近似直線的的電壓波形的.
請各位看看,有何辦法解決一下.
全部回復(29)
正序查看
倒序查看
C3兄.圖片最好是用gif或jpg格式.
你開始這個電路圖是bmp格式,有1024Kb, 后來我將他轉為gif格式,只有10Kb了.這樣大家看起來都方便.
具體方法:如果你的作圖軟件能直接導出jpg或gif的圖就最方便了.如果只能導出bmp的圖,你可以用photoshop軟件打開這個bmp圖,然后選“文件”->“存為web格式”或“另存為”.將bmp轉變成其他格式.
當然還有一個方法,就是在qq上叫我來幫你轉換.呵呵.
你開始這個電路圖是bmp格式,有1024Kb, 后來我將他轉為gif格式,只有10Kb了.這樣大家看起來都方便.
具體方法:如果你的作圖軟件能直接導出jpg或gif的圖就最方便了.如果只能導出bmp的圖,你可以用photoshop軟件打開這個bmp圖,然后選“文件”->“存為web格式”或“另存為”.將bmp轉變成其他格式.
當然還有一個方法,就是在qq上叫我來幫你轉換.呵呵.
0
回復
@xiyz
要加斜坡補償輸出功率較小時占空比小,L1電流可能不連續,電流斜率相對較大,這時電流型芯片3842能穩定工作.輸出功率較大時占空比大,L1電流連續,電流斜率較小,這時電流型芯片3842就不能穩定工作.
能否具體些
我現在已經在3.4腳之間加了個220p的電容.好像效果不明顯.
輸出功率較大時占空比大,L1電流連續,電流斜率較小,好像比較對;當輸入大于270V時,工作比較穩定.
能否具體說一下斜坡補償?shù)恼{(diào)試方法嗎?謝謝了!
謝兄調試過類似電路嗎?
有哪位大哥調試過類似電路,給個建議吧!
我現在已經在3.4腳之間加了個220p的電容.好像效果不明顯.
輸出功率較大時占空比大,L1電流連續,電流斜率較小,好像比較對;當輸入大于270V時,工作比較穩定.
能否具體說一下斜坡補償?shù)恼{(diào)試方法嗎?謝謝了!
謝兄調試過類似電路嗎?
有哪位大哥調試過類似電路,給個建議吧!
0
回復
@c3
能否具體些我現在已經在3.4腳之間加了個220p的電容.好像效果不明顯.輸出功率較大時占空比大,L1電流連續,電流斜率較小,好像比較對;當輸入大于270V時,工作比較穩定.能否具體說一下斜坡補償?shù)恼{(diào)試方法嗎?謝謝了!謝兄調試過類似電路嗎?有哪位大哥調試過類似電路,給個建議吧!
老兄比價難解決.
你的電路本身沒有什么問題,關鍵是你的功率太大了,芯片本身應力也很大,不適合用這種電路的拓?fù)渥龀^(guò)150W的電源老兄,雖然做一些斜波補償或者濾波有一點點效果,但我敢肯定你的工作將來會很不穩定.該其他的拓?fù)浒?半橋,全橋.
你的電路本身沒有什么問題,關鍵是你的功率太大了,芯片本身應力也很大,不適合用這種電路的拓?fù)渥龀^(guò)150W的電源老兄,雖然做一些斜波補償或者濾波有一點點效果,但我敢肯定你的工作將來會很不穩定.該其他的拓?fù)浒?半橋,全橋.
0
回復
@c3
能否具體些我現在已經在3.4腳之間加了個220p的電容.好像效果不明顯.輸出功率較大時占空比大,L1電流連續,電流斜率較小,好像比較對;當輸入大于270V時,工作比較穩定.能否具體說一下斜坡補償?shù)恼{(diào)試方法嗎?謝謝了!謝兄調試過類似電路嗎?有哪位大哥調試過類似電路,給個建議吧!
具體電路沒做過
已經在3.4腳之間加了個220p的電容.好像效果不明顯. 好象斜率不夠大,R34阻值?
已經在3.4腳之間加了個220p的電容.好像效果不明顯. 好象斜率不夠大,R34阻值?
0
回復
@sami
老兄比價難解決.你的電路本身沒有什么問題,關鍵是你的功率太大了,芯片本身應力也很大,不適合用這種電路的拓?fù)渥龀^(guò)150W的電源老兄,雖然做一些斜波補償或者濾波有一點點效果,但我敢肯定你的工作將來會很不穩定.該其他的拓?fù)浒?半橋,全橋.
我的電源的占空比太大
我現在輸入的低端的電壓太低,要求占空比很大,當輸入大于270VDC,占空比小于70%時候,好像還可以.我的電源的體積有限制,用半橋,全橋,2200W體積就很大了,所以只好用BUCK電路.
我現在輸入的低端的電壓太低,要求占空比很大,當輸入大于270VDC,占空比小于70%時候,好像還可以.我的電源的體積有限制,用半橋,全橋,2200W體積就很大了,所以只好用BUCK電路.
0
回復
@c3
能否具體些我現在已經在3.4腳之間加了個220p的電容.好像效果不明顯.輸出功率較大時占空比大,L1電流連續,電流斜率較小,好像比較對;當輸入大于270V時,工作比較穩定.能否具體說一下斜坡補償?shù)恼{(diào)試方法嗎?謝謝了!謝兄調試過類似電路嗎?有哪位大哥調試過類似電路,給個建議吧!
斜坡補償請參看UC3842的使用說明
具體方法是把RC振蕩信號經阻抗變換后強行加到電流感應端,使電流感應斷的信號變陡.
具體方法是把RC振蕩信號經阻抗變換后強行加到電流感應端,使電流感應斷的信號變陡.
0
回復
@ridgewang
呵呵,就是下面的電路斜坡補償?shù)碾娐?/span>
哪兒去了?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1057300736.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1057300736.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@ridgewang
哪兒去了?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1057300736.jpg');}"onmousewheel="returnimgzoom(this);">
R1的參考取值
多謝了 !
不知你用過沒,可否給出R1的經驗參考值,(當R2＝1K時),或R1,R2的參考值.
多謝了 !
不知你用過沒,可否給出R1的經驗參考值,(當R2＝1K時),或R1,R2的參考值.
0
回復
@shuyun
請畫出電感叫時的UC3842的3腳波形!
波形圖
輸出Rload=100ohm.
輸入260VDC,時的3腳波形(振蕩時候的,可能只是某個瞬間的)
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1057310328.jpg');}" onmousewheel="return imgzoom(this);">
輸入280VDC時的3腳波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1057310354.jpg');}" onmousewheel="return imgzoom(this);">
輸出Rload=100ohm.
輸入260VDC,時的3腳波形(振蕩時候的,可能只是某個瞬間的)
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1057310328.jpg');}" onmousewheel="return imgzoom(this);">
輸入280VDC時的3腳波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1057310354.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@c3
用什么主電路較好?此主電路有什么問題,如果不用,那么用什么主電路較好?(請給個建議,多謝).驅動波形很亂,時而寬,時而窄,或一個寬,一個窄(我是數字示波器看的,后沿看不出重影)電感叫時,波形都很亂,3腳波形也很不好,過會兒看看能否打印一個.
談?wù)?
驅動波形一個寬一個窄是正常的,因?yàn)槟阌玫氖莾蓚€(gè)并聯的MOSFET,這點你可從電流取樣波形中看到!
斜波補償主要是補償驅動波形的后沿!
我以前用電流型芯片,采用同步串聯諧振技術設計高壓離子電源時,遇到過你以上的這種現象!
再者振蕩有可能是由于地線設計不合理所引起! (特別是電流大時很重要)
還需確定電路是否處于限流狀態, (可通過測量UC3842的3腳波形加以判斷)
BUCK電路無明顯的功率限制!
我有一朋友用IGBT管采用BUCK電路在上海激光研究所成功設計過一臺3500W30KV的高壓連續YAG激光電源!!
驅動波形一個寬一個窄是正常的,因?yàn)槟阌玫氖莾蓚€(gè)并聯的MOSFET,這點你可從電流取樣波形中看到!
斜波補償主要是補償驅動波形的后沿!
我以前用電流型芯片,采用同步串聯諧振技術設計高壓離子電源時,遇到過你以上的這種現象!
再者振蕩有可能是由于地線設計不合理所引起! (特別是電流大時很重要)
還需確定電路是否處于限流狀態, (可通過測量UC3842的3腳波形加以判斷)
BUCK電路無明顯的功率限制!
我有一朋友用IGBT管采用BUCK電路在上海激光研究所成功設計過一臺3500W30KV的高壓連續YAG激光電源!!
0
回復
@c3
波形圖輸出Rload=100ohm.輸入260VDC,時的3腳波形(振蕩時候的,可能只是某個瞬間的)[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1057310328.jpg');}"onmousewheel="returnimgzoom(this);">輸入280VDC時的3腳波形[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1057310354.jpg');}"onmousewheel="returnimgzoom(this);">
電路以限流,地線布置不合理!
做個實驗:加大功率余量!
還需測量主電感兩端波形!
做個實驗:加大功率余量!
還需測量主電感兩端波形!
0
回復
@shuyun
談?wù)?驅動波形一個寬一個窄是正常的,因?yàn)槟阌玫氖莾蓚€(gè)并聯的MOSFET,這點你可從電流取樣波形中看到!斜波補償主要是補償驅動波形的后沿!我以前用電流型芯片,采用同步串聯諧振技術設計高壓離子電源時,遇到過你以上的這種現象!再者振蕩有可能是由于地線設計不合理所引起!(特別是電流大時很重要)還需確定電路是否處于限流狀態, (可通過測量UC3842的3腳波形加以判斷)BUCK電路無明顯的功率限制!我有一朋友用IGBT管采用BUCK電路在上海激光研究所成功設計過一臺3500W30KV的高壓連續YAG激光電源!!
GS,DS波形,一些問題
驅動波形一個寬一個窄,因?yàn)槭莾蓚€(gè)并聯的MOSFET,好像沒關聯吧,我一個MOS的時候也是如此的.
采用同步串聯諧振技術設計高壓離子電源時,遇到過你以上的這種現象,是如何解決的?
電路還沒有限流.
用BUCK 電路做,輸出30KV,那么輸入是多少呢?
下面是GS,DS的波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1057312039.jpg');}" onmousewheel="return imgzoom(this);">
驅動波形一個寬一個窄,因?yàn)槭莾蓚€(gè)并聯的MOSFET,好像沒關聯吧,我一個MOS的時候也是如此的.
采用同步串聯諧振技術設計高壓離子電源時,遇到過你以上的這種現象,是如何解決的?
電路還沒有限流.
用BUCK 電路做,輸出30KV,那么輸入是多少呢?
下面是GS,DS的波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1057312039.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@蘭波
C3兄.圖片最好是用gif或jpg格式.你開始這個電路圖是bmp格式,有1024Kb,后來我將他轉為gif格式,只有10Kb了.這樣大家看起來都方便.具體方法:如果你的作圖軟件能直接導出jpg或gif的圖就最方便了.如果只能導出bmp的圖,你可以用photoshop軟件打開這個bmp圖,然后選“文件”->“存為web格式”或“另存為”.將bmp轉變成其他格式.當然還有一個方法,就是在qq上叫我來幫你轉換.呵呵.
我認為你的驅動是有點問題,
用變壓器來驅動試一試.
用變壓器來驅動試一試.
0
回復
@shuyun
談?wù)?驅動波形一個寬一個窄是正常的,因?yàn)槟阌玫氖莾蓚€(gè)并聯的MOSFET,這點你可從電流取樣波形中看到!斜波補償主要是補償驅動波形的后沿!我以前用電流型芯片,采用同步串聯諧振技術設計高壓離子電源時,遇到過你以上的這種現象!再者振蕩有可能是由于地線設計不合理所引起!(特別是電流大時很重要)還需確定電路是否處于限流狀態, (可通過測量UC3842的3腳波形加以判斷)BUCK電路無明顯的功率限制!我有一朋友用IGBT管采用BUCK電路在上海激光研究所成功設計過一臺3500W30KV的高壓連續YAG激光電源!!
GS,DS波形,一些問題
驅動波形一個寬一個窄,因?yàn)槭莾蓚€(gè)并聯的MOSFE?好像沒關聯吧,我用一個MOS管的時候也是如此.
采用同步串聯諧振技術設計高壓離子電源時,遇到過以上的這種現象! 你是如何解決的,可否說說.
我的郵箱是CCL133@tom.com.
電路還沒有限流.
另外,用BUCK電路輸出30KV,那么輸入是多少?(BUCK電路是降壓式的).
他的控制電路的參數能否給一些參考,先在此多謝了!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1057313996.jpg');}" onmousewheel="return imgzoom(this);">

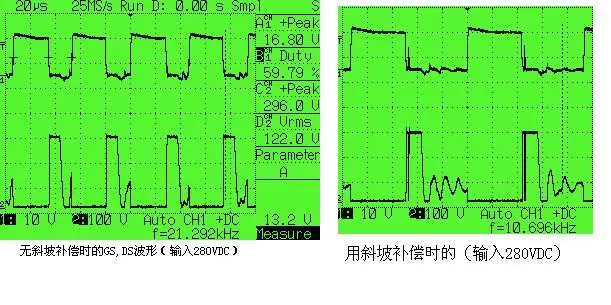

用斜坡補償時,頻率降低了一半.且輸出電壓沒有不用斜坡補償時穩定.
驅動波形一個寬一個窄,因?yàn)槭莾蓚€(gè)并聯的MOSFE?好像沒關聯吧,我用一個MOS管的時候也是如此.
采用同步串聯諧振技術設計高壓離子電源時,遇到過以上的這種現象! 你是如何解決的,可否說說.
我的郵箱是CCL133@tom.com.
電路還沒有限流.
另外,用BUCK電路輸出30KV,那么輸入是多少?(BUCK電路是降壓式的).
他的控制電路的參數能否給一些參考,先在此多謝了!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1057313996.jpg');}" onmousewheel="return imgzoom(this);">
用斜坡補償時,頻率降低了一半.且輸出電壓沒有不用斜坡補償時穩定.
0
回復
@c3
用什么主電路較好?此主電路有什么問題,如果不用,那么用什么主電路較好?(請給個建議,多謝).驅動波形很亂,時而寬,時而窄,或一個寬,一個窄(我是數字示波器看的,后沿看不出重影)電感叫時,波形都很亂,3腳波形也很不好,過會兒看看能否打印一個.
這個電源BUCK是最隹選擇
峰值電流型方式不適用于單端占空比接近1的地方.在占空比較大、電流連續時需要大的斜坡補償,當占空比接近1時補償斜坡的峰值也接近3842的3腳的最高檢測電壓(1V),這時取樣電阻只能取的很小實際上己是電壓型了.另外讓3842跟看開關管浮動我看也不大好.
建議用494共地控制、IR21XX或TLP250浮置驅動.494一路運放控制電壓,另一路控制電流.
峰值電流型方式不適用于單端占空比接近1的地方.在占空比較大、電流連續時需要大的斜坡補償,當占空比接近1時補償斜坡的峰值也接近3842的3腳的最高檢測電壓(1V),這時取樣電阻只能取的很小實際上己是電壓型了.另外讓3842跟看開關管浮動我看也不大好.
建議用494共地控制、IR21XX或TLP250浮置驅動.494一路運放控制電壓,另一路控制電流.
0
回復
@shuyun
談?wù)?驅動波形一個寬一個窄是正常的,因?yàn)槟阌玫氖莾蓚€(gè)并聯的MOSFET,這點你可從電流取樣波形中看到!斜波補償主要是補償驅動波形的后沿!我以前用電流型芯片,采用同步串聯諧振技術設計高壓離子電源時,遇到過你以上的這種現象!再者振蕩有可能是由于地線設計不合理所引起!(特別是電流大時很重要)還需確定電路是否處于限流狀態, (可通過測量UC3842的3腳波形加以判斷)BUCK電路無明顯的功率限制!我有一朋友用IGBT管采用BUCK電路在上海激光研究所成功設計過一臺3500W30KV的高壓連續YAG激光電源!!
用什么PWM控制芯片
用IGBT管采用BUCK電路在上海激光研究所成功設計過一臺3500W30KV的高壓連續YAG激光電源
是用用什么PWM控制芯片?
如果用電壓型芯片如何呢,如494,3525等,只采樣輸出電壓,(以及輸出電流),不采樣管子的電流,
是否好做些呢?
用IGBT管采用BUCK電路在上海激光研究所成功設計過一臺3500W30KV的高壓連續YAG激光電源
是用用什么PWM控制芯片?
如果用電壓型芯片如何呢,如494,3525等,只采樣輸出電壓,(以及輸出電流),不采樣管子的電流,
是否好做些呢?
0
回復
@c3
用什么PWM控制芯片用IGBT管采用BUCK電路在上海激光研究所成功設計過一臺3500W30KV的高壓連續YAG激光電源是用用什么PWM控制芯片?如果用電壓型芯片如何呢,如494,3525等,只采樣輸出電壓,(以及輸出電流),不采樣管子的電流,是否好做些呢?
您好,這幾天我在外出差,未及時回復請?jiān)?
芯片是自己用分立元器件搭的!
整個電路分兩級:前級為BUCK電路后級為多路升壓電路!
在激光管點火時,輸出為高壓正常工作時,電壓為120V, 電流為30A!
芯片是自己用分立元器件搭的!
整個電路分兩級:前級為BUCK電路后級為多路升壓電路!
在激光管點火時,輸出為高壓正常工作時,電壓為120V, 電流為30A!
