加緩起電路可解決

是軟啟,不是緩啟.

請問軟啟如何實現呢?431的參考電壓端一定要達到2.5V才導通,也就是說輸出一定要達到設定的輸出電壓環路才會開始自動調整使輸出穩定,這樣的話,啟動時輸出電壓肯定是有過沖的,不知道對不對,請大家分析分析,謝謝.

在TL431的陰極和陽極之間加47uf/25v電解電容

把soft-start time 加長,或是適當加大mosfet下的sense電阻

這樣只怕會過沖的更厲害,甚至振蕩起來.

5%不算多了.
如果要完全無過沖,而芯片又不帶軟啟動功能,可以在輸出端的反饋采樣電阻上并聯一個pF~nF數量級的小電容起微分作用,加快環路響應.

延長時間,可以,即基準軟建立

謝謝各位,我將去試試,但ding517說的方法劍心又說不行,不知如何.不過我明天去試一下,結果出來了再告訴大家

再請問一下,大家說的軟起電路是怎樣的?我的那個控制IC也有,是啟動時使占空比逐漸增大,可以保證變壓器在啟動和關斷時不出現叫聲,但沒有提到可以解決輸出過沖的問題,不知道我的IC的軟起功能跟你們說的是不是同一個意思.

1.反饋環是怎樣的,有光耦嗎?
2.你用什么拓?fù)?
3.有線路嗎?
4.用什么控制芯片?

不是一個意思,應該是基準軟建立比較正確

并聯電解電容的辦法估計是按基準軟建立設計的.直接并電容有增加環路延遲(可能引起振蕩)的副作用,可以試試在這個電解電容上并一個幾十~幾百K的大電阻之后串一個二極管.這樣,它只能吸收電流而不能向431倒灌電流;在軟啟動過程結束之后,二極管截止,環路不受影響.

如果把二極管換成電阻也可能能用.

為避免剛接通電源時輸出電壓產生過沖現象,TL431的陰極與陽極之間并聯一只軟啟動電容.其作用分析如下:剛上電時由于電容兩端的壓降不能突變,使得VKA=0,TL431 不工作.隨著整流濾波器的輸出電壓逐漸升高,光耦二極管(LED)上的電流就通過電阻對電容充電,使電容上的電壓不斷升高,TL431逐漸轉入正常工作狀態.輸出電壓在延遲時間內緩慢上升,最終達到穩定值.

我也碰到了和樓主同樣的問題,見下面的貼
http://bbs.dianyuan.com/topic/35704

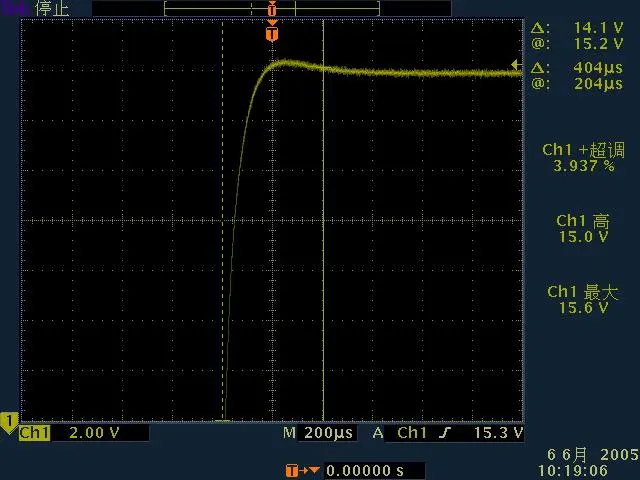

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/30/1118110735.jpg');}" onmousewheel="return imgzoom(this);">
看看這個,哈哈哈.

主要是動態響應不合適,調整一下應該可以解決的.

延長tr值就可以減小超調量.電源上動態應分三種:1,擾動量2,輸入量變化3,負載變化.你這就屬于對于階躍輸入的響應不好,超調量過大.不知道我的理解對不對,歡迎指正

都不是.

你知道輸出電容怎樣選嗎???根據ESR選.或根據允許電流選,這只是基本點,必須滿足.另外,還要根據輸出電壓過沖的情況選.

應該是先選輸出電容再設計控制系統吧?

但你要先根據能量確定電容大小啊!

你指的是什么能量?

我在反饋取樣電阻上并聯了一個RC,問題解決了,謝謝各位

不知道輸出電容與環路有什么關系,望賜教.

哦,你也是這么做的,是在上拉電阻上嗎,我在好多電路圖上看到過這樣的接發試了試也行了,感覺像是把過沖通過一個rc延時再作用到431,不知道對不對

基準軟建立?什么意思啊?能解釋一下啊?

是RC超前吧?在輸出電壓即將到達額定值之前讓431提前導通,減緩電壓上升速度.

過沖解決了,并不等于問題解決了.

在反饋取樣電阻上并聯了一個RC,主要是解決負載突變(變空)時的過沖問題,但你開機就過沖,問題的本質與負載突變(變空)是不同的,雖然是相似的,因?yàn)殚_(kāi)機時的輸出電壓可不是突然上升的.

在搞電源的人中,初級、經驗型的人很多,理論與實際均通的人很少.還望大家繼續努力.

我加這個RC剛好是解決了開機時的過沖,負載突變倒是還沒太注意,明天看一下.

不對吧,我的實驗結果是解決的負載突變,開機過沖我通過降低下拉電阻的取值解決了,大家再給點意見,看是不是這樣
