大致分了一下類.各圖都沒有包括磁復位/吸收單元.

A.最早出現的正反激(FFC).一個特點是:輸出濾波電感的電流
穩態運行時是斷續的.所以更類似反激.變壓器也開有氣隙.
還有采用雙變壓器的,這里沒畫.

全部回復(59)

只看樓主

正序查看

倒序查看

multi

LV.4

2004-02-17 07:52

這種是無輸出電感的,
B. 采用雙變壓器結構.不過一個為正激變壓器,
另一個為反激(就是做儲能用).顯然這個反激
常運行在磁能不完全釋放的CCM模式.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1076975531.jpg');}" onmousewheel="return imgzoom(this);">

回復

multi

LV.4

2004-02-17 08:02

@multi

這種是無輸出電感的,B.采用雙變壓器結構.不過一個為正激變壓器,另一個為反激(就是做儲能用).顯然這個反激常運行在磁能不完全釋放的CCM模式.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1076975531.jpg');}"onmousewheel="returnimgzoom(this);">

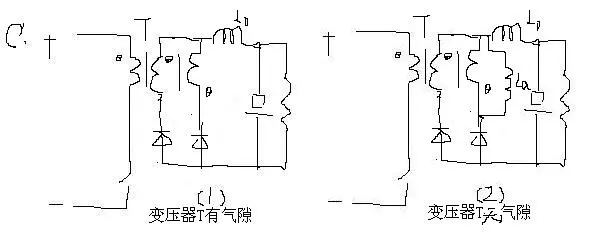

這種是輸出為全波整流的類型.
可以有2種選擇.

一個是變壓器有氣隙,開關on傳送能量時
兼做儲能,一身兼二職,所以比較累,hoho.

所以還可以將這個儲能電感拿出來放在次邊,
當然也可放在原邊,各有優缺點.大家可討論一下.
(放在次邊時需做次邊的有源鉗位/吸收.)

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1076976045.jpg');}" onmousewheel="return imgzoom(this);">

回復

multi

LV.4

2004-02-17 08:05

@multi

這種是輸出為全波整流的類型.可以有2種選擇.一個是變壓器有氣隙,開關on傳送能量時兼做儲能,一身兼二職,所以比較累,hoho.所以還可以將這個儲能電感拿出來放在次邊,當然也可放在原邊,各有優缺點.大家可討論一下.(放在次邊時需做次邊的有源鉗位/吸收.)[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1076976045.jpg');}"onmousewheel="returnimgzoom(this);">

呵呵,還有一種,
和平時的正激很象的.
但,運行起來好象比較復雜.
我現在也不是很明白呢..

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1076976310.jpg');}" onmousewheel="return imgzoom(this);">

回復

multi

LV.4

2004-02-17 08:08

over.
如還有不同類型的大家再補充:).

回復

mypower

LV.6

2004-02-17 12:38

@multi

over.如還有不同類型的大家再補充:).

不錯
multi,能不能詳細講講.
這些都挺好的.

回復

powerbbs

LV.1

2004-02-17 13:59

@multi

呵呵,還有一種,和平時的正激很象的.但,運行起來好象比較復雜.我現在也不是很明白呢..[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1076976310.jpg');}"onmousewheel="returnimgzoom(this);">

能說詳細點嗎?
有興趣

回復

great

LV.4

2004-09-10 17:40

@multi

over.如還有不同類型的大家再補充:).

你做過兩變壓器的正反激拓撲嗎,做過的話,我想請教幾個實際的問題.

回復

jackey

LV.5

2004-09-10 17:48

@great

你做過兩變壓器的正反激拓撲嗎,做過的話,我想請教幾個實際的問題.

在國外的100W模塊電源電路中見過,但沒做過實驗,不知效果如何

回復

老狼

LV.8

2004-09-10 17:52

@great

你做過兩變壓器的正反激拓撲嗎,做過的話,我想請教幾個實際的問題.

我也較感興趣,請樓上同志講一講.

另外,有沒有人對兩個變壓器串聯使用有經驗?講來聽聽.

回復

jameszeng

LV.4

2004-09-10 18:11

第一次親密接觸

回復

jackey

LV.5

2004-09-10 18:18

@老狼

我也較感興趣,請樓上同志講一講.另外,有沒有人對兩個變壓器串聯使用有經驗?講來聽聽.

是兩年前見過的,當時覺得實用性不是很強,沒有太在意,現在想起來有點后悔了.記得是輸出5V20A的,變壓器是兩個EI28的,電路和第二貼基本一樣

回復

wbwb

LV.4

2004-09-11 10:08

@multi

采用雙變壓器,我個人認為有以下幾種優點:1、雙個變壓器,可以輸出更大的功率,輸出相同功率,變壓器可以更薄,更適合磚式電源.2、輸出不用電感,或電感值很小.3、輸出紋波小.

回復

wbwb

LV.4

2004-09-11 10:11

@great

你做過兩變壓器的正反激拓撲嗎,做過的話,我想請教幾個實際的問題.

日本一家公司的高壓輸入的電源,用的是雙變壓器正反激的,功率在100W.

回復

great

LV.4

2004-09-11 13:11

@老狼

我也較感興趣,請樓上同志講一講.另外,有沒有人對兩個變壓器串聯使用有經驗?講來聽聽.

現在也是開始研究研究,很多也不知道,連資料也不好找,即使找到也不一定講的對!

回復

great

LV.4

2004-09-11 13:13

@wbwb

日本一家公司的高壓輸入的電源,用的是雙變壓器正反激的,功率在100W.

是Lambda吧,可是連一個應用文章說明也沒有在它的網站上,知道有那么回事,樓上有沒有做過的,來講講了

回復

great

LV.4

2004-09-11 13:16

@wbwb

有沒有實際一點的,這些大家都也了解

回復

老狼

LV.8

2004-09-11 13:24

@jackey

是兩年前見過的,當時覺得實用性不是很強,沒有太在意,現在想起來有點后悔了.記得是輸出5V20A的,變壓器是兩個EI28的,電路和第二貼基本一樣

那個電路可能就是所謂的倍流電路,兩個變壓器次級并聯,主要用于低電壓大電流輸出.

回復

multi

LV.4

2004-11-17 12:02

@great

有沒有實際一點的,這些大家都也了解

呵呵,D的電路躺在我的實驗室里呢,
誰來幫我理解一下.

回復

winstone

LV.5

2005-07-09 23:20

有誰做過的?把優點及效率講來聽聽!

回復

藍海

LV.5

2005-07-11 09:47

用A(1)電路一定要小心,反激繞組的匝數不當,當輸出電壓變動時(變低時)會引起變壓器飽和,炸MOSFET.

回復

藍海

LV.5

2005-07-11 20:19

@multi

呵呵,D的電路躺在我的實驗室里呢,誰來幫我理解一下.

上述幾款電路不知MULTI兄做過幾款?

回復

xujiahong

LV.4

2005-07-12 21:15

@great

是Lambda吧,可是連一個應用文章說明也沒有在它的網站上,知道有那么回事,樓上有沒有做過的,來講講了

http://www.5432.cn/down.asp?UserID=263215

回復

2973537

LV.4

2005-07-17 17:40

@藍海

用A(1)電路一定要小心,反激繞組的匝數不當,當輸出電壓變動時(變低時)會引起變壓器飽和,炸MOSFET.

大蝦你好,請問反激式變壓器的初極繞組如何確定啊?初極繞組砸是數是不是大約等于,次極砸數/次極電壓*初極的感應電壓呀!

回復

asm

LV.8

2005-07-20 21:16

@great

是Lambda吧,可是連一個應用文章說明也沒有在它的網站上,知道有那么回事,樓上有沒有做過的,來講講了

要注意它的專利.

回復

027dnnl

LV.4

2005-07-23 13:30

13591045 一個關于電源應用、開發的QQ群,任何有關電源方面產品的朋友可以入內發言交流經驗共享資源.

回復

leoxu

LV.7

2005-07-29 08:23

@2973537

大蝦你好,請問反激式變壓器的初極繞組如何確定啊?初極繞組砸是數是不是大約等于,次極砸數/次極電壓*初極的感應電壓呀!

大家好!本公司是一家專業設計生產測試治具,模具,夾具及電子燒機
架,名位如有這方面的需求可與上海闊詣電子設備有限公司許生聯系.
電話:021-64902397
手機:13482713170

回復

ladeng

LV.2

2005-07-30 12:10

@leoxu

大家好!本公司是一家專業設計生產測試治具,模具,夾具及電子燒機架,名位如有這方面的需求可與上海闊詣電子設備有限公司許生聯系. 電話:021-64902397 手機:13482713170

hjghkhj

回復

ceor

LV.4

2005-07-30 22:15

@multi

it's working process is the same as foward PSU.i think it's very easy.

回復

multi

LV.4

2005-08-01 21:43

@ceor

it'sworkingprocessisthesameasfowardPSU.ithinkit'sveryeasy.

好象不是那么的簡單的

這個電路的工作狀態和兩個變壓器的變比關系聯系很緊密.

回復

leoxu

LV.7

2005-08-03 15:06

好帖
