我感覺R8的上端好像應該有個三角波輸入似的,大家看呢?

要用到工頻變壓器,不盡人意,我是這個電路的作者.發表時,把第一個運放的正負輸入端搞反了,要搞就搞高頻變壓器的吧!我也有原創.

IC2要用比較器,驅動要加三級管放大,運放驅不起場管

R9,R10改為500K

P溝道的場管不好買,我后來把他改為N溝道的

我看懂了,這個電路很巧妙,自虧不如啊

變壓器的效率還可以,我有一個1502VA的變壓器,初級電流才0,136A.而且變壓器過載能力好.

是的,空載電流很小,只有幾十mA,效率很高.

我公司以前有個程控交換機配的UPS也用這個電路的原理,不過那個用三極
管驅動工頻變壓器輸出,好像還帶穩壓的,請你把你的電路圖傳一個上來好
嗎?

我個人覺得工頻不錯啊!過載能力強,只要能提高效率,比高頻要強多了.重
量是其次了,因?yàn)槟孀兤鞯闹亓恐饕獊碜噪姵?請各位高手把各種各樣的工
頻逆變電路傳上來大家交流一下!

請上圖,謝謝!

呵呵,我還以為是絕對原創呢,原來早有類似了.說實在,把完整的電路圖奉上還真有點心痛,里面有穩壓,過流保護,還能帶容性負載,電路有所改動.

好吧,我傳上圖把,到我在路上當乞丐時,個位老板別忘了施舍一點.

你有技術的話,想當乞丐也難啊!

沒見著圖紙呢!

拋磚引玉

網上的圖太假,我找了很長時間也每找到合適的圖,而且都是12V的業余制作很不方便.

我發了三千份電子,求人搞并網逆變器,到今也沒有人回.我可以打欠條萬元,要你的逆變器技術.當然不燒管的.逆變器關鍵在電感元件的處理.它是燒管的元頭.

czy991221這幾天到哪里去了?

有同感!

呵呵,扼流電感大了,限制功率,小了,管容易發燙.

我沒搞過并網逆變器,但我有十分的信心能搞好它,只要給我指標要求.帶工頻變壓器,或高頻變壓器的技術我都有.都是自己設計的電路.我以前沒搞過開關電源,但一個月我出了三個成果.從幾十瓦到幾千瓦的.

第一個芯片是556,第二個是TL084

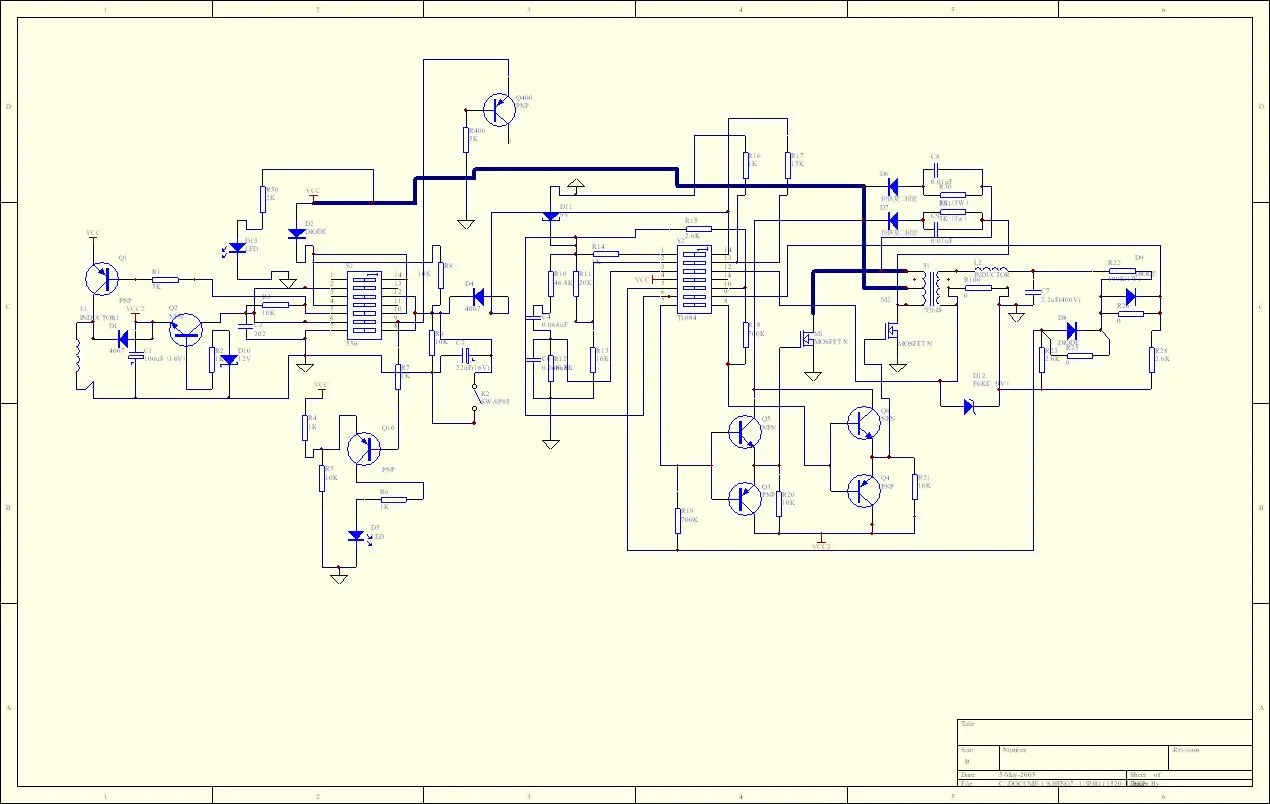

老兄,欠條不必了,電路我奉上了.我還有幾個電路.

1221老兄,有電話號碼?我打過去,談

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/29/1115252796.jpg');}" onmousewheel="return imgzoom(this);">

謝謝分享!不過好像還沒畫完呢?

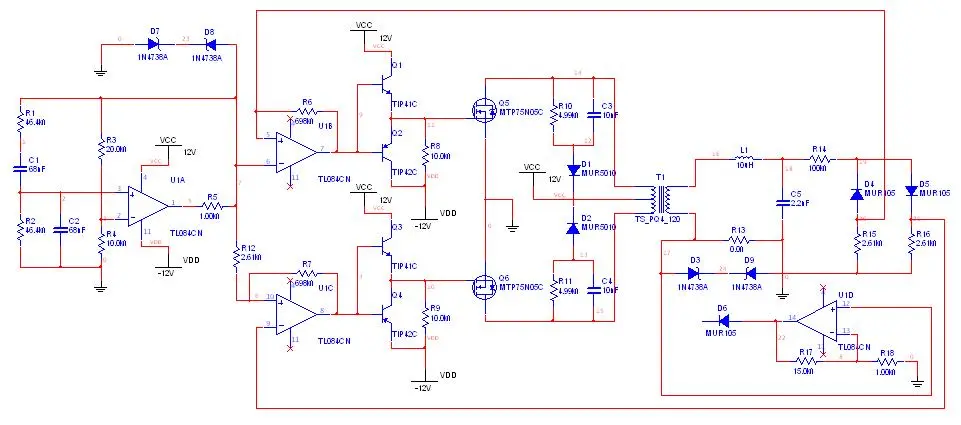

圖二

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/29/1115279323.jpg');}" onmousewheel="return imgzoom(this);">
