這是我將輸入電壓用一個amplitude為0.5，offset為75v的正弦交流信號來代替得出的結果，所以前面一張輸出波形的文波那么大應該是由輸入電壓引起的，請問如何改善呢？？？

你說得紋波電壓我在實際中也看到有，沒法消除，只能減小，紋波電壓頻率為輸入電源頻率得兩倍

我這個是仿真做出來的
輸入電壓的文波對輸出影響太大了
請問一下實際中是怎么減小的？？
我仿真中已經加大了輸入的電容，但是輸入電容如果太大
仿真又會出錯

從閉環補償著手，加大直流/低頻增益試試。

聽了你的建議之后我試了一下，原來的直流增益是30db，我把它加大為40db
修改了補償環節的參數之后下去仿，這時候仿真一直會出錯，沒辦法仿下去，是不是我這個直流增益加的太大了？
另外我覺得輸出電壓的文波頻率和輸入電壓的一樣，我還是覺得重點應該是減小輸入電壓的文波，請再支支招

試試只仿真20ms, 改一改step size,仿真出錯不應該是電路參數的問題。
如果閉環響應好，PWM便能夠調整開關占空比，使到輸出穩定，正常的話，可以看到IC的輸出隨輸入電壓的改變而改變其占空比。

我也覺得我這個電路的動態響應不好
我剛剛把增益改成35db，這下子仿真可以進行了
但是出來的波形還是那個樣子
本來設計的目的就是要達到穩壓
但是如果我這樣設計的閉環不行的話，我也不知道要怎么弄了
因為我這些都是按照書上的步驟來設計的

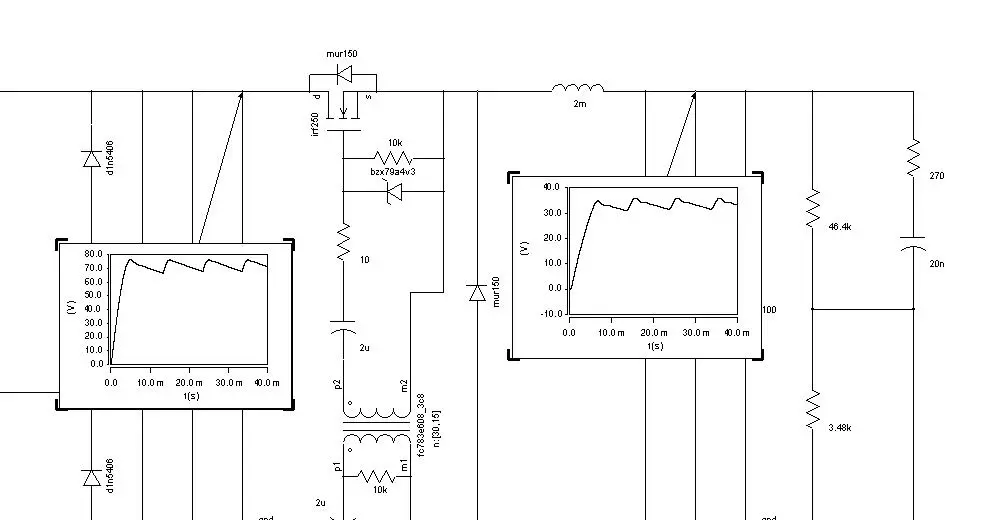

附上直流增益為35db的圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1114072513.jpg');}" onmousewheel="return imgzoom(this);">

發覺你的電感2mH是否大了點，太大響應就慢。你的設計參數能不能說一下。

你可以在整流橋后加一濾波電感，應該會有幫助

我設計的是一個數控的buck調壓電路，設計的這個狀態是輸出電壓30v，功率16w左右，輸入功率大約為18w，輸入電壓是市電經降壓器降低到55v，考慮電壓脈動最大為20％，在全橋整流之后最大值約92v，最大電流為0.35A，最小電流約為0.24A，開關管的頻率為50K。如果按一些書上的公式計算，輸出電感是2.4m啊，我用2.4m下去仿不會出錯，覺得電感小一點好像也無濟于事。

我沒具體算過要加多大的電感
但我加了一個1m的電感下去，文波還是10v左右
不知有沒有人在這里采用兩級LC濾波電路呢？？

感覺你的占空比好像是恒定不變的(=50%?),看看PWM的輸出波形是不是這樣，如果是的，線路本身便是有問題。

兄臺果然好眼力
我原來看了波形也覺得驅動波形怎么都差不多啊，只是過于相信自己，沒去測量一下，今天早上測量一下果然很多地方的占空比都是10.3u（周期20u）
但是我將基準電壓改為了2v后，取樣電壓基本也會穩定在2v左右，此時占空比為8.5u，這個時候的輸出電壓大約為30v，波形比較理想了。為什么占空比大一點，輸出波形的文波就那么大，小一點就比較不會，請兄臺再指點一下。
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1114134118.jpg');}" onmousewheel="return imgzoom(this);">

請問一下，我仿真過的最長時間是40m，有些電路仿真到20m沒有問題，已經達到預期的效果了，但是到了30m就會出現錯誤，是不是這個電路還是有問題？

正常來說，除非控制電路不能協調，改變基準電壓應該是沒問題的，一樣可工作。之前用2.5V時，回路基本上不能穩壓，PWM占空比全開50%，是問題的所在，看不到你的控制部分，不好說。

你說的提醒了我一下，sg3525單腳輸出最大占空比不超過50％，我那個之所以不能調節電壓是不是此時占空比已經要求超過50％了，由于單腳輸出沒辦法超過，所以只能一直輸出50％。
附上控制圖500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1114137584.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1114137619.jpg');}" onmousewheel="return imgzoom(this);">

再詳細看你的線路，找到答案了。
你的取樣分壓電阻比是0.07,2.5V時，輸出應該是2.5/0.07=36V，如果輸入是65~70V，占空比應是0.51~0.55,所以PWM是全開的，不可以穩壓。
現在你改為2V，取樣比未變，仍為0.07，這時輸出是2/0.07=28V,占空比是0.4~0.43,所以可以穩壓了。

多虧了大俠的指點啊，非常感激，解決了困擾我這么多天的問題，是我太粗心了，請問這位兄臺有沒有做過sg3525的案例，知不知道如果要使sg的輸出占空比達到接近100％的程度，在圖中的pwm芯片的，兩個輸出腳要怎么接比較好？？

老兄，你這個問題有答案了不？
想聽聽你的意見！?。?！我也常常碰到這種問題，有時候改改SETP　或　TIME就好了，但有時就怎么也搞不好。

不好意思，我也搞不清楚，這可能要靠實踐來證明了！這個可能和內部的算法有關系了，在你設置的時長內仿真沒有問題出現，加大時長后可能還是會出現問題 ！

那你說這種東東還能作什么用呀?。。。?！
想不仿長點對我們來說還真不行呢。。

兄臺有沒有弄過sg3525，對于占空比要達到90％的接線法請?zhí)崽釋氋F意見，我接的都仿不出來。

可考慮用SG3524，將兩組輸出并聯。

sg3525不是結構和3524類似嗎，我也是在3525中的11、14腳各接一個快恢管之后并聯，不知道怎地，仿真老是出錯，還有我把死區電阻給去掉了，這樣理論上占空比可以達到100％，不知道在實際中如果這么用會不會出問題？

SG3524的輸出是開放式的，便于并聯。SG3525是圖騰柱，并聯又點麻煩。

那方法是不是還是一樣??？？？
因為我這個如果占空比不超過50％，當參考電壓為2.5v的時候就不能穩壓了。
能不能畫個示意圖給我看看，麻煩你了！

兄臺，能不能把變壓器的參數和并聯電感的參數，以及直流分析和瞬態分析的參數設置貼出來，我想學習一下怎么設置的
