POE (Power Over Ethernet)指的是在現有的以太網Cat.5布線基礎架構不作任何改動的情況下，在為一些基于IP的終端（如IP電話機、無線局域網接入點AP、網絡攝像機等）傳輸數據信號的同時，還能為此類設備提供直流供電的技術。POE技術能在確?，F(xiàn)有結構化布線安全的同時保證現有網絡的正常運作，最大限度地降低成本。

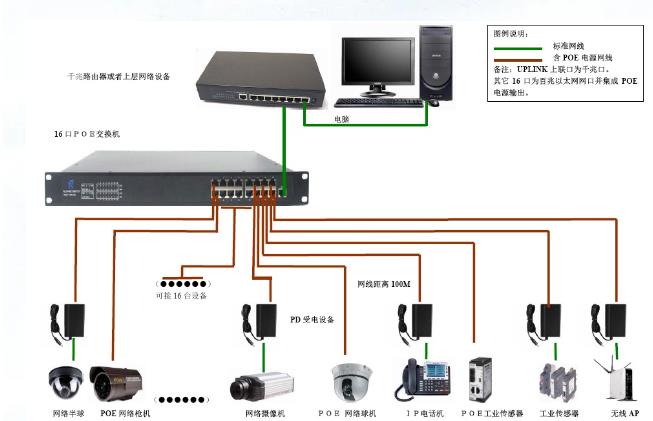

隨著POE供電設備的日益普及，一大批采用POE標準的產品相繼面市，此類設備通常主要包括IP語音通信(VoIP)電話、網絡攝像機和無線接入點(AP)等。POE在商業和工業市場上已得到廣泛應用，目前正在進入消費產品市場。

POE供電方案的痛點POE供電方案典型參數：48-58V轉3.3V2A，12V1A，12V2A

特點：目前市場上很多POE供電的方案，耐壓不高，不能直接做3.3V輸出（需要先降到5V或者12V后面用LDO再次降壓，成本很高），且加LDO不能做大電流。針對這些POE應用的痛點，惠海半導體推出高耐壓降壓恒壓芯片H621XL系列，可以滿足各類POE供電的應用，同時可以搭配HG160N10LS作為協議MOS管使用。

內置100V高壓MOS

典型的2A持續電流及4A峰值瞬間電流

輸出電壓低至3.3V（典型3.3V/5V/12V輸出）

輸出線損電壓補償

內置軟啟動，啟動無過沖

高工作轉換效率，抗干擾能力強

良好的動態響應，輸出電壓精度高

帶多種保護功能：過溫保護（OTP）開路保護（OVP）短路保護（SCP）過流保護（OCP）

應用指南：6215L 是一款兼容寬壓輸入范圍的開關降壓型 DC-DC 控制器，支持輸入電壓高達 85V。芯片采用固定頻率的 PWM 峰值電流模式控制方式，具有超快響應速度及優異線性電壓和負載調整率。設定了典型頻率 130KHz，輕載時會自動降低開關頻率以獲得高的轉換效率。

       H6215L 內部集成了軟啟動、過流保護、過溫保護及輸出短路保護等功能，大大的提高系統可靠性。H6215L 還增加了輸出線損補償特性，可以使用在帶長線時保證輸出 電壓的線性度。H6215L 簡化供電電路和電壓采樣電路，現只需極少的外圍器件即可達到優異的恒壓特性，讓系統成本變更低。作為降壓式 BUCK 拓補結構，輸出電壓應小于輸入電壓。

H6215外圍元器件簡單，系統應用靈活，轉換效率高，系統體積小，內置過溫保護、過流保護、短路保護等全套可靠性保護電路，動態響應快。

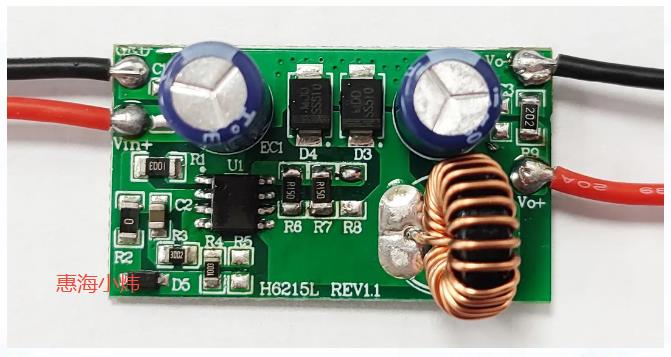

POE供電方案：降壓恒壓芯片H6215L+協議MOS HG160N10LS
