1. 應用背景

洗衣機直驅電機追求高效率、低噪聲、低成本。傳統分立半橋+采樣電阻方案元件多、損耗與熱熱點突出。BridgeSwitch 將高壓功率開關與驅動集成在一體，簡化設計并提升保護完備性。

2. 方案/原理

架構： PFC（選配）→ 母線電容 → 三相逆變（3 組 BridgeSwitch 半橋） → 電機。

控制： MCU/DSC 執行無霍爾 FOC/SVPWM；BridgeSwitch 負責功率級開關與保護。

特性： 集成功率開關與驅動、內置過流/過溫保護、支持效率優化的電流檢測路徑，外圍極簡化。

3. 關鍵設計點

功率與電壓等級：按額定功率與市電環境選擇 600/750 V 等級器件。

開關頻率/死區：BLDC 家電常見 8–20 kHz；注意死區補償抑制轉矩脈動與諧波。

電流檢測：合理布置采樣回路與地參考，縮小電流環路面積以降 EMI。

母線與柵極回路：母線電容至功率器件走線最短；驅動回路與功率回路分層/分區布線。

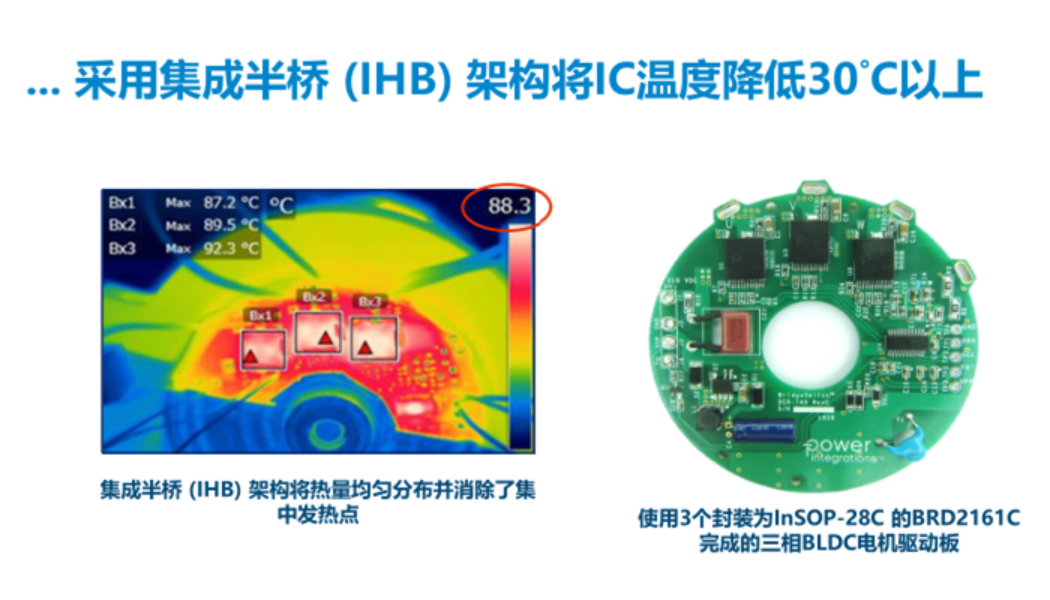

熱管理：評估散熱片與銅箔擴展；器件背面留通風走廊；關鍵器件貼熱電偶監測。

BridgeSwitch™集成半橋系列極大簡化了高壓逆變器驅動的單相或三相永磁電機（PM）或無刷直流電機（BLDC）驅動器的開發和生產。由于這些電機驅動器將兩個高壓N溝通道功率FREDFET與低側和高側驅動器集成在一個小尺寸封裝中，其內部功率FREDFET提供超軟和超快的二極管，因此非常適合硬開關逆變器驅動。而兩個驅動器都是自供電的，因此消除了對外部輔助電源的需求。

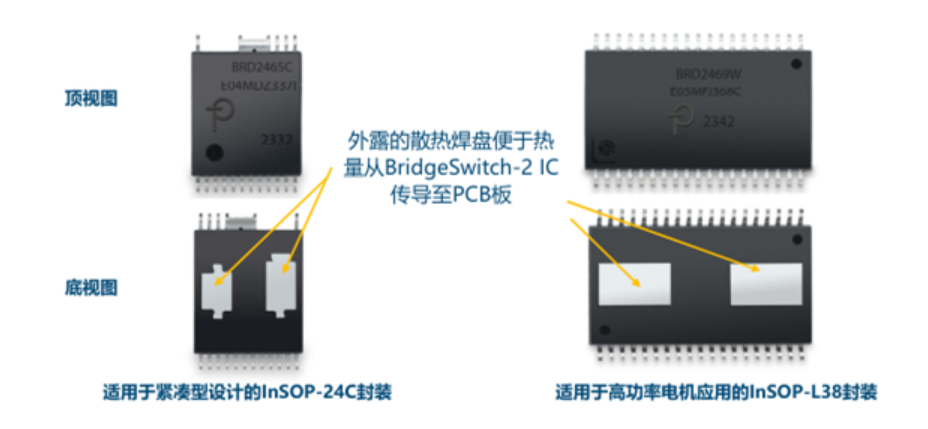

與此同時，BridgeSwitch還提供了獨特的瞬時相電流輸出信號，簡化了無傳感器控制方案的實現。低剖面、緊湊的表面貼裝封裝提供了延長的爬電距離，并允許通過印刷電路板為兩個功率FREDFET散熱。

4. 調試與驗證步驟

開環到閉環：先方波六步驗證相序/電角度，再切換 SVPWM/FOC；

低速起動：優化 Iq/I d 限幅與觀測器參數，避免抖動與反扣；

極限工況：大負載/堵轉/突停，驗證過流/過溫保護動作與恢復。

5. 常見問題與排查

“電機尖叫/嘯叫”：檢查 PWM 頻率與機械諧振；必要時更改載波或注入隨機抖動；

EMI 超標：重審共?；芈放c屏蔽；在逆變—母線之間加入 RC/小電感形成減速環路；

發熱集中：用導熱膠片+銅箔散熱；評估電流峰值與占空分配是否不均。

BridgeSwitch 以高集成度+完善保護降低設計復雜度與維護成本，非常貼合洗衣機直驅、風機、水泵等 BLDC 家電驅動。
