TVS（Transient Voltage Suppressors）二極管和齊納二極管都具有在施加反向電壓后，在某一電壓下?lián)舸?、鉗制電壓的特性。本 應用筆記將對 TVS 二極管和齊納二極管的區別予以說明。I-V 特性上的使用范圍區別Figure 1 是齊納二極管的 I-V 特性，F(xiàn)igure 2 是 TVS 二極管的 I-V 特性。

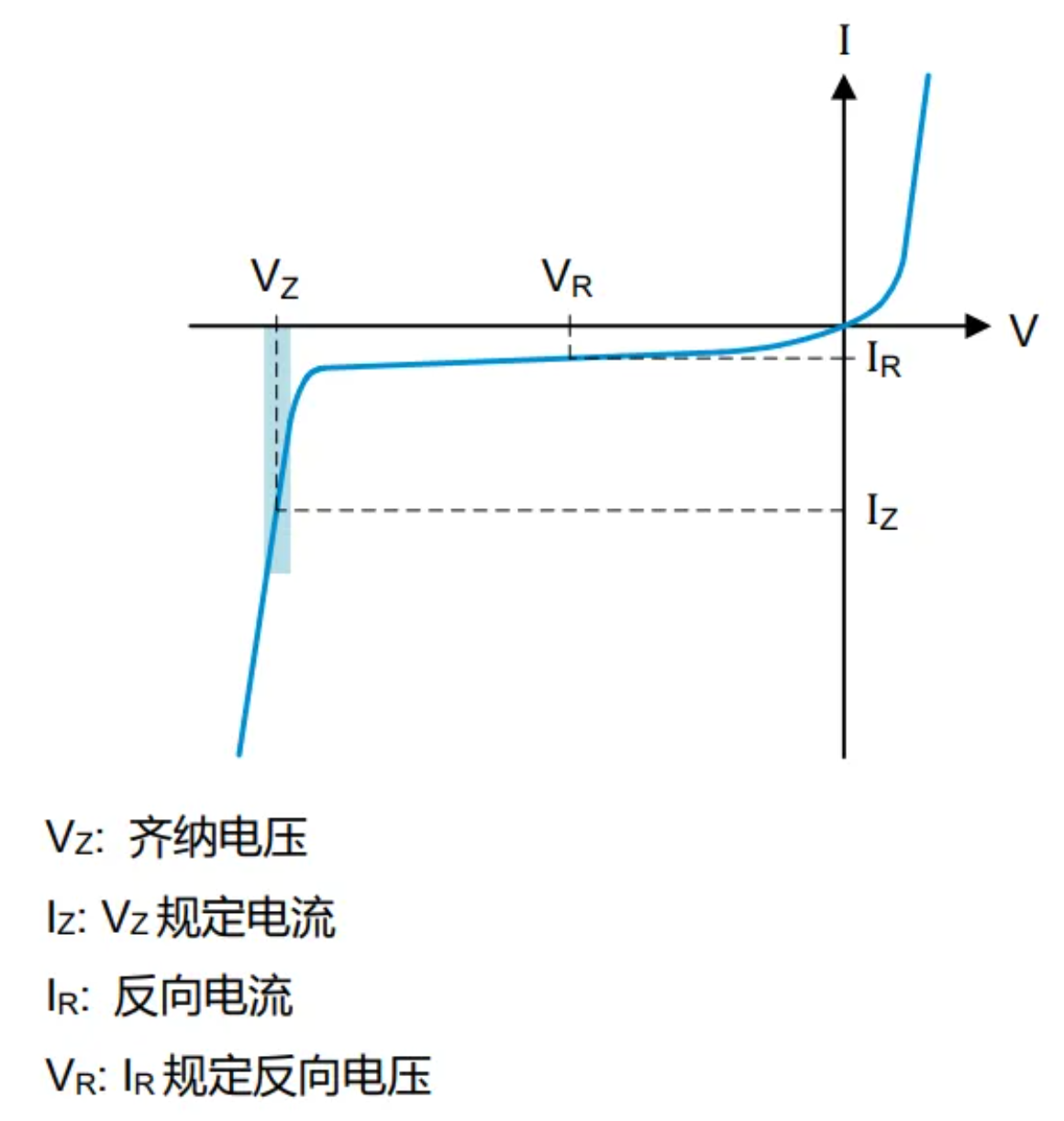

這兩個二極管都利用了反方向特性這一點，但是齊納 二極管主要用于穩壓用途，所以設計成在 1mA 到 40mA 這樣 的小電流區域電壓穩定，不能流過大電流（Figure 1 的陰影部 分）。在擊穿區域內施加指定的小電流 IZ 時，二極管兩端電壓值 被規定為齊納電壓 VZ。齊納二極管通常在使用時處于擊穿狀態。

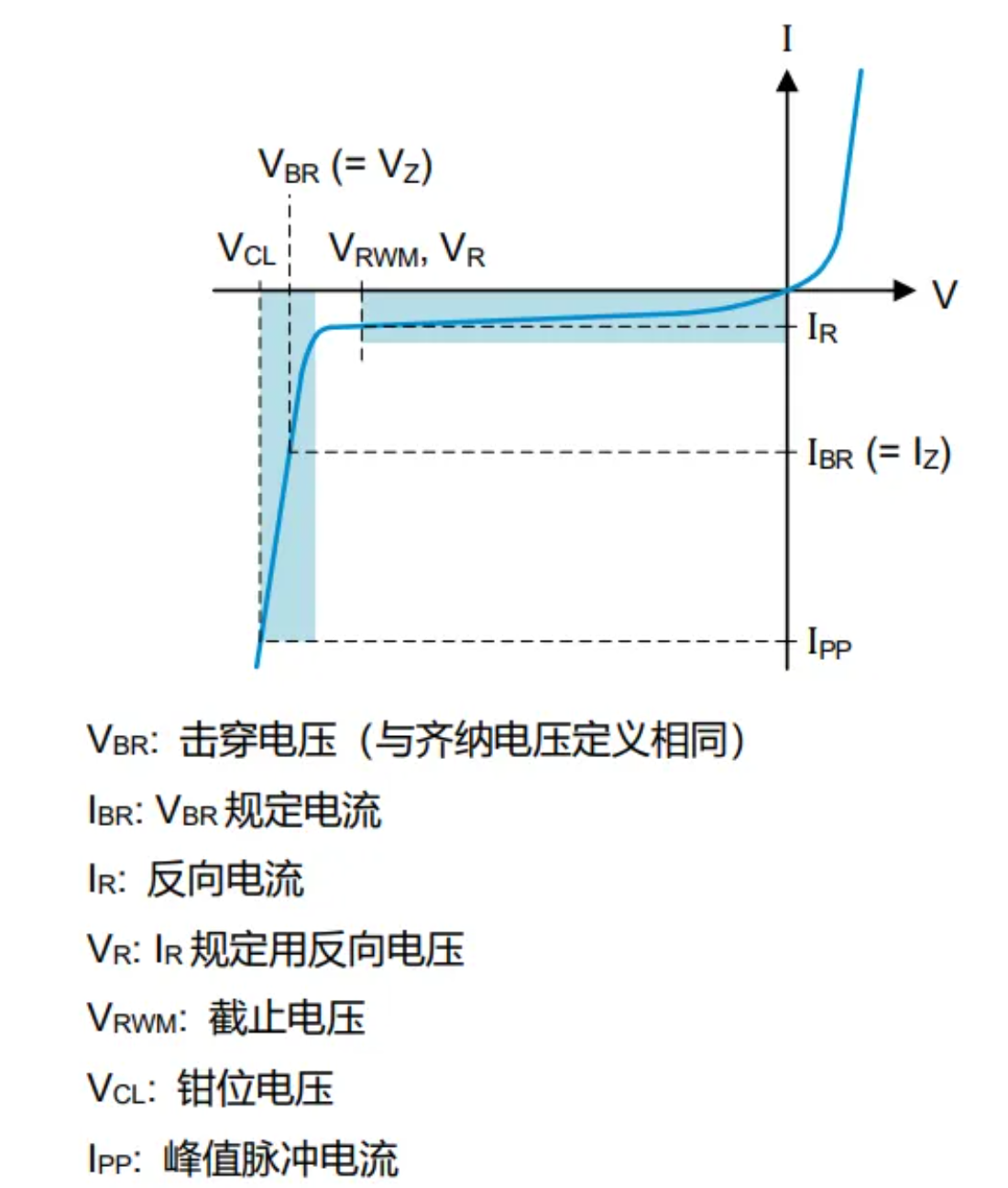

對于 TVS 二極管，為了不妨礙保護電路的驅動電壓，通常使 用在切斷電壓 VRWM 以下電壓范圍內（Figure 2 右側的陰影部 分）。然后，施加浪涌等過電壓時會擊穿、流過數 A 到數十 A 的電流（左側的陰影部分）。由于通常情況下不可以擊穿，因此規定了絕對不會引起擊穿的 電壓最大值即截至電壓 VRWM 和擊穿電壓 VBR 兩種。

由于擊穿電壓 VBR 與齊納電壓 VZ 一樣使用小電流進行測量，因 此與實際應用條件下的雪崩電壓不同。因此，將流過大電流時 的最大擊穿電壓規定為鉗位電壓 VCL。Datasheet 上參數定義的區別TVS 二極管和齊納二極管的 datasheet 上規定的差異如 Table 1 所示。在前面中也說明過，由于齊納二極管主要用于穩壓用 途，所以只規定了小電流域的齊納電壓 VZ。與此相對，TVS 二極管有著小電流區域的擊穿電壓 VBR、截至 電壓 VRWM、高電流區域的鉗位電壓 VCL3 個參數的區分。

只有 TVS 二極管會有表示在特定浪涌波形中能承受的最大浪 涌功率的峰值脈沖功率 PPP 和表示最大浪涌電流的峰值脈沖電 流 IPP 的定義。僅有 TVS 二極管有 ESD 對策用的 ESD 耐量的規定。對于端子間電容，在通信線路中使用時，需要選擇數據波形不 會被電容影響而鈍化的端子間電容值，因此僅 TVS 二極管有該 項規定。如上所述，齊納二極管主要用于穩壓，因此 datasheet 上的參 數定義主要是齊納電壓等，項目較少。而 TVS 二極管的目的是 保護其他設備不受浪涌的影響，所以電壓的參數定義比較廣泛， 還規定了 ESD 耐量和端子間容量等重要項目。
