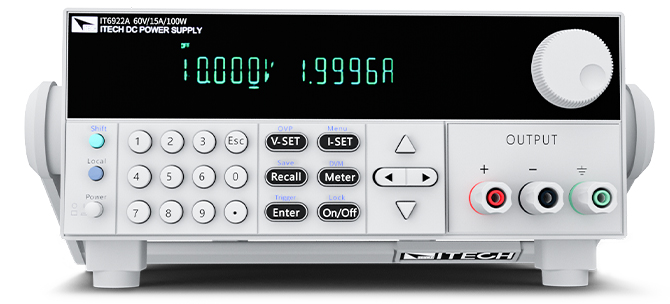

可編程電源通過硬件設計優化、閉環控制算法、環境補償機制以及嚴格的校準與測試流程，確保電壓和電流的輸出精確度。其核心在于高精度參考源、低噪聲電路設計、動態響應優化以及智能化補償技術的結合。以下是具體實現方式及關鍵技術細節：

一、硬件設計：從源頭保障精度

1. 高精度參考電壓源原理：參考電壓源是電源輸出的基準，其穩定性直接影響輸出精度。高端電源采用帶溫度補償?shù)膸秴⒖荚?/strong>（如ADR45xx系列），溫度系數可低至0.5ppm/℃（百萬分之一每攝氏度），確保環境溫度變化時基準電壓穩定。應用案例：Keysight N6700系列電源使用精密DAC（數字模擬轉換器）（如AD5791，20位分辨率），將參考電壓轉換為高精度模擬信號，電壓輸出分辨率可達1μV（如0-20V范圍內）。2. 低噪聲功率放大電路線性穩壓器（LDO）：用于輸出級穩壓，具有低輸出噪聲（如LT3045的噪聲密度僅0.8nV/√Hz）和高電源抑制比（PSRR）（120dB@1kHz），可有效抑制輸入電壓波動對輸出的影響。應用場景：高精度傳感器供電（如醫療設備中的生物電信號采集）。低噪聲運算放大器：用于誤差放大和反饋控制（如OPA2277，噪聲密度1.3nV/√Hz），確?？刂菩盘柕募儍舳取?strong>3. 高精度電流采樣電阻材料選擇：使用錳銅合金或低溫漂薄膜電阻（如Vishay Z-Foil系列，溫度系數±0.2ppm/℃），確保電流采樣電阻值隨溫度變化極小。布局優化：采樣電阻采用四端子接法（Kelvin連接），消除引線電阻對采樣精度的影響（如采樣電阻0.01Ω時，引線電阻0.1mΩ會導致1%誤差）。

二、閉環控制算法：動態調整輸出

1. 電壓控制模式（VCM）原理：通過比較輸出電壓與設定值，調整功率管的柵極電壓（或基極電流），使輸出電壓穩定在設定值。關鍵技術：PID控制算法：比例（P）、積分（I）、微分（D）參數動態調節，消除靜態誤差（如積分項消除負載變化引起的穩態誤差）和動態超調（如微分項抑制電壓過沖）。示例：

數字信號處理（DSP）：使用高速DSP芯片（如TI C2000系列）實現實時控制，采樣頻率可達100kHz以上，快速響應負載突變（如從空載到滿載切換時，電壓恢復時間<50μs）。2. 電流控制模式（CCM）原理：通過采樣電感電流（或輸出電流），與設定電流值比較，調整功率管開關頻率或占空比，實現恒流輸出。關鍵技術：峰值電流模式控制：采樣電感電流峰值與設定值比較，動態調整開關頻率（如Buck電路中，電感電流峰值=設定電流時，關閉開關管）。優勢：天然具備過流保護功能，響應速度快（<1μs）。平均電流模式控制：采樣輸出電流平均值與設定值比較，消除峰值電流模式中的次諧波振蕩（如用于LED驅動電源，確保電流紋波<1%）。

三、環境補償：消除外部干擾

1. 溫度補償原理：電子元件參數（如電阻值、晶體管增益）隨溫度變化，導致輸出偏移。通過溫度傳感器（如NTC熱敏電阻）實時監測環境溫度，調整控制參數或參考電壓，抵消溫度影響。應用案例：參考電壓補償：

電阻值補償：在采樣電阻附近放置溫度補償電阻網絡，使總電阻值隨溫度變化趨近于零。2. 負載補償原理：輸出線纜電阻和接觸電阻會導致實際負載電壓低于電源輸出電壓（如線纜電阻0.1Ω，負載電流1A時，壓降0.1V）。通過遠程補償（Remote Sense）功能，直接采樣負載兩端電壓，消除線損影響。應用案例：四線制連接：電源輸出端提供兩路線（Force+和Force-）傳輸電流，另兩路線（Sense+和Sense-）采樣負載電壓（如Chroma 62000P系列支持遠程補償距離≤5米）。自動補償算法：

四、校準與測試：確保出廠精度

1. 工廠校準流程校準設備：使用六位半數字萬用表（如Keysight 34465A，電壓測量精度±(0.002%+0.0005%)）和高精度電子負載（如Chroma 6310A，電流測量精度±0.02%+0.02%FS）進行交叉驗證。校準步驟：零點校準：輸出短路，調整ADC偏移量使測量值為0V/0A。滿量程校準：輸出滿量程電壓/電流（如20V/5A），調整ADC增益使測量值與標準設備一致。線性度校準：在0%、25%、50%、75%、100%量程點進行多點校準，擬合輸出特性曲線。2. 用戶自校準功能原理：用戶可通過標準源（如Fluke 732B直流參考源）對電源進行現場校準，消除長期使用后的元件老化誤差。操作流程：連接標準源至電源輸出端。在電源菜單中選擇“自校準”模式，輸入標準源值（如10.0000V）。電源自動調整內部參數，使輸出與標準值一致。

五、典型精度指標與測試方法

1. 關鍵精度指標

指標定義典型值（高端電源）電壓精度輸出電壓與設定值的偏差（含負載調整率、線性調整率）±(0.01%+1mV)（0-20V范圍）電流精度輸出電流與設定值的偏差（含負載調整率）±(0.02%+1mA)（0-5A范圍）紋波與噪聲（RMS）輸出電壓/電流的交流分量有效值（20MHz帶寬內）<1mV（電壓）/ <1mA（電流）溫度系數環境溫度每變化1℃時，輸出電壓/電流的漂移量±50ppm/℃（電壓）/ ±100ppm/℃（電流）

2. 測試方法電壓精度測試：

設置電源輸出電壓為10V，連接高精度電子負載（如Chroma 6310A）。

逐步增加負載電流（0A→5A），記錄輸出電壓值。

計算最大偏差：

動態響應測試：設置電源輸出電壓為12V，電子負載初始電流為0.1A。觸發電子負載在10μs內切換至2A，用示波器（如Keysight DSOX1204G）捕獲電源輸出電壓波形。測量電壓跌落（如從12V降至11.95V）和恢復時間（如從跌落至恢復至12V±0.1%的時間）。

六、實際應用案例：半導體器件測試

測試需求

為MOSFET提供精確的柵極驅動電壓（Vgs=10V±0.1V）和漏極電流（Id=1A±1mA），同時抑制開關噪聲（<5mVpp）。

電源配置型號：Keysight N6782A（雙通道，電壓精度±(0.01%+500μV)，電流精度±(0.02%+500μA)）。關鍵設置：啟用遠程補償功能，消除測試線纜壓降（線纜電阻0.05Ω，1A時壓降50mV）。設置電壓控制模式，PID參數為P=0.5、I=0.1、D=0.01（通過自動調諧功能優化）。啟用低噪聲濾波器（帶寬10kHz），抑制開關噪聲。測試結果電壓精度：實際輸出10.001V（偏差+0.01%），滿足±0.1V要求。電流精度：實際輸出1.0005A（偏差+0.05%），滿足±1mA要求。噪聲抑制：輸出電壓紋波<3mVpp（示波器20MHz帶寬測量），優于<5mVpp指標。
