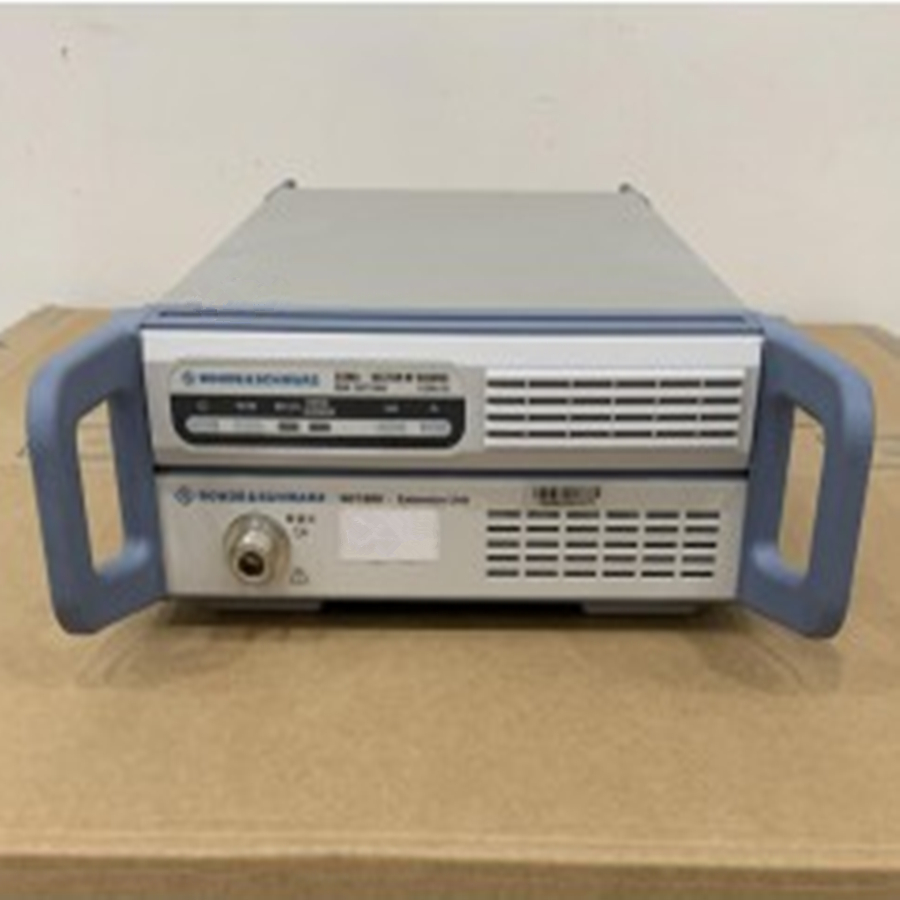

羅德與施瓦茨SGT100A射頻信號源

頻率范圍：1 MHz 至 3 GHz

使用SGT-KB106 選項：1 MHz 至 6 GHz

使用PCIe/以太網遠程控制設置時間 < 500 μs

R&S?SGT100A 的外部參考輸入頻率 10 MHz、13 MHz、100 MHz、1000MH

快的矢量信號發生器，譚S 135-1007-5188具有典型的頻率和電平切換時間。240 μs 優化生產吞吐量

小的獨立矢量信號發生器，頻率高達 6 GHz，帶有集成基帶發生器（1 HU ? 19"）

集成基帶發生器，I/Q 調制帶寬高達 240 MHz（在RF 中），支持所有高級數字標準，包括 IEEE 802.11ac

的EVM 和 ACLR 射頻性能

使用R&S?WinIQSIM2? 仿真軟件為 LTE 和LTE-Advanced 等數字標準輕松生成信號

具有兩個以上接收天線的 MIMO 應用中 R&S?SMW200A 的理想增強

R&S?SGT100A 是一款帶有集成基帶發生器的射頻矢量信號發生器。它已針對生產和自動化應用進行了優化。它設計為快速、緊湊、節省空間的解決方案，提供高速度以確保優化吞吐量并適合任何測試系統。

R&S?SGT100A 明確關注自動化環境。它的主要特點是高速和緊湊的設計。R&S?SGT100A 是具有集成基帶發生器的 1 HU、? 19" 矢量信號發生器，頻率高達 6 GHz。射頻鏈已經過優化，可實現快的頻率和電平切換時間。在基帶中，多段波形模式有助于用戶快速?gòu)囊粋€(gè)測試信號切換到下一個。

盡管尺寸緊湊，R&S?SGT100A 具有出色的射頻特性（例如信號質量和電平精度），可與大型儀器相媲美。大輸出電平、電平可重復性和出色的 EVM 性能是生產環境中的關鍵特性。

由于其靈活的定制概念，可以通過密鑰代碼輕松添加和配置選項，讓客戶可以直接解鎖附加功能并輕松響應各種生產需求。易于維護和三年校準周期有助于將總擁有成本降至低。

R&S?SGT100A 配備 LAN、USB 和 PCIe 接口，允許遠程控制自動化應用中的測試設備。

在前面板上，LED 指示發生器的運行狀態，按鈕允許用戶操作基本功能。R&S?WinIQSIM2?仿真軟件可以輕松生成符合 LTE、IEEE 802.11a 或 NFC 等不同數字標準的測試信號，并將它們直接上傳到 R&S?SGT100A。隨附的 R&S?SGMA-GUI PC 軟件可用于手動操作。
