Inn5376芯片屬于InnoSwitch5-Pro，是一款非常高效的反激式開關IC，內置高壓PowiGaN初級開關、FluxLink隔離反饋和I²C接口，采用變頻開關控制和氮化鎵功率開關，變換效率高達95%，在USB充電方面表現出更高功率、效率和控制能力。其支持USB PD3.1、UFCS等協議，可通過I²C接口編程實現電壓、電流、保護等多方面控制設定。

利用INN5376設計的電源，次級側具有無損耗的輸入電壓檢測功能，可進行自適應的DCM/CCM和ZVS控制，從而在整個輸入電壓和負載范圍內提高效率并簡化設計。該IC還具有產品下線后輸出公差的補償功能，可實現優于2%的高精度輸出恒流(CC)控制，以支持UFCS協議。整體系統效率極高，可超過95%，使設計人員能夠省去熱管理所需的散熱片、導熱片和灌封材料，從而進一步減小尺寸，降低元件成本和制造復雜性。

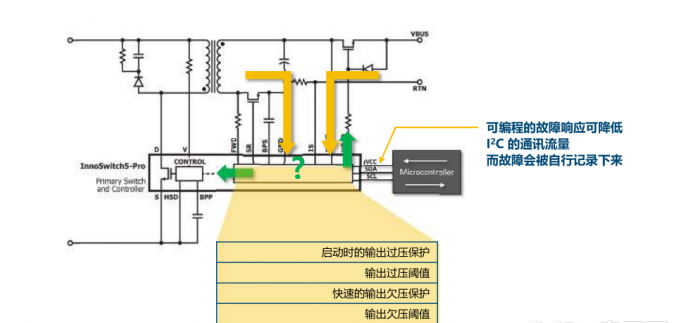

具有可編程故障響應，及時對故障做出響應，同時降低對編程微控制器的依賴。

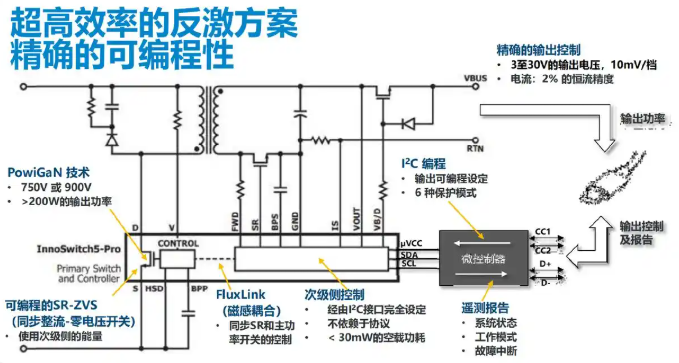

電源開發設計的典型拓?fù)浣Y(jié)構及功能如下

采用PI獨創的SR-ZVS控制技術，可以在無需額外高壓功率開關的前提下實現主功率開關管的零電壓開關操作，輸出功率最大可達到220W，支持筆記本和電動工具等多種應用。SR-ZVS控制是利用現有的次級同步整流管以及次級側的能量實現初級功率開關管的ZVS開通，這樣就避免了現有ACF中需要使用的額外的功率開關管和電平移動IC，降低了成本。通過利用次級側輸出電容的能量，實現DS電壓的泄放到零，這樣不但減少了元件數目，降低了成本，同時也使得更高功率密度的電源設計成為可能。
