LinkSwitch-HP家庭合并在一個唯一包裹的主要邊被調控的(PSR)控制器和高壓力量MOSFET。 集成電路家庭包括為恒定的電壓(CV)操作優選的設備在從9W功率射程到90個W. LinkSwitchHP集成電路控制器特點+5% CV準確性，可選擇的當前極限，可編程序鎖上或者 OVP、UVP和OTP、改善的超載力量報償在線，快速的AC重新設置和可編程序的停工延時，在 230 VAC 條件下，對于 0.1 W 的輸入功率，效率超過 50% 為了降低系統成本采用了靈活度高的設計 。

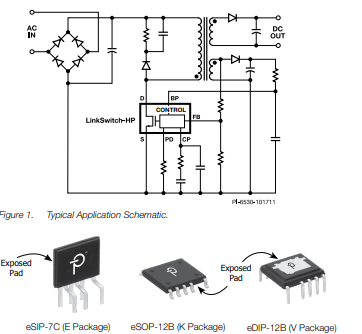

          電源采用LNK6766E設計的高效率，通用輸入范圍90-265Vac輸入,輸出30 W/12 V的適配器，電源輸出穩壓精度為±5%，帶載效率為87%，空載輸入功率低于30 mW，功耗也是很低的。該電源可實現高達90 W的連續傳導模式（CCM），一次側調節（PSR）電源，而不會限制DCM或可聽噪聲的效率。它使用增強的峰值電流模式PWM多模式操作的控制方案。多模式控制引擎使用COMPENSATION引腳上的誤差放大器輸出信號電壓來設置工作峰值電流和開關頻率，以保持輸出電壓處于如下圖所示的穩定狀態。設計中也可以選擇輸出功率比較大的IC，滿足不同產品的需求。
