工業自動化系統，電磁閥作為執行器件，其電源可靠性至關重要。電磁閥啟動時的浪涌電流特別大，是普通負載的5-10倍，這個特性會極大影響電源設計。而且工業現場環境惡劣，電網波動大，還有可能遇到電壓驟降、浪涌等干擾。工業電磁閥控制設備的電源設計需滿足高抗沖擊性、寬電壓適應性和強電磁兼容性等核心需求。以下為專業級電源設計方案，結合INN3268C等關鍵器件實現高效可靠供電：

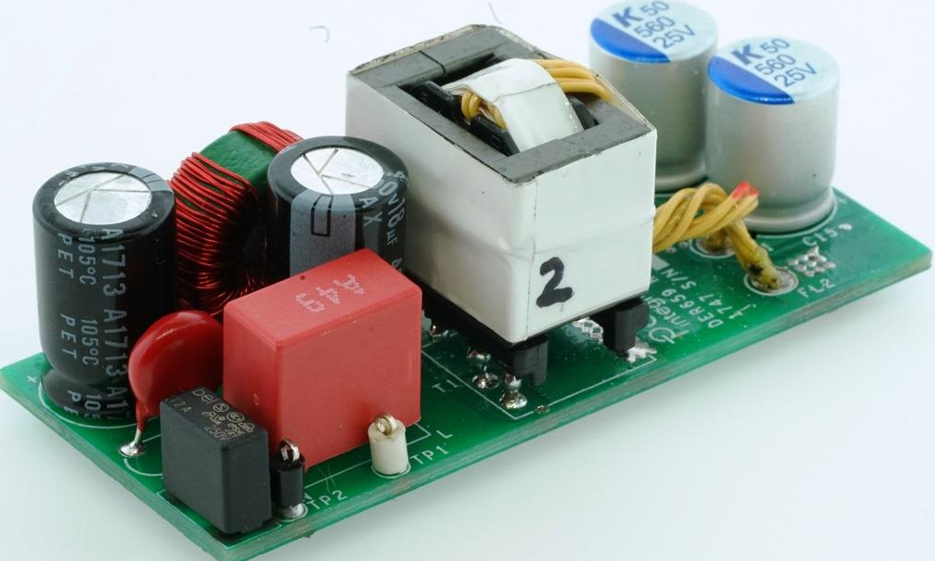

本設計方案采用InnoSwitch3-CP系列IC INN3268C，設計30W傳感器設備工業電源，實施后可極大簡化低壓大電流電源的開發和制造，尤其是那些采用緊湊外殼或需要滿足高效率要求的電源。該INN3268C芯片整合了多種保護功能，包括線電壓過壓和欠壓保護、輸出過壓和過電流限制，以及過溫（-40℃~150℃）關機等保護功能。

一、核心優勢：

高度集成：?jiǎn)涡酒?50V MOSFET、同步整流控制器、FluxLink反饋（無需光耦），簡化設計并提升可靠性；

高效節能：

滿載效率>94%（PowiGaN技術），空載功耗<30mW，包括線路感應。

支持準諧振（QR）和CCM模式切換，降低開關損耗。

寬電壓適配：85-265V AC輸入，整流橋選6A/800V（如GBU806），高壓電解電容≥100μF/400V：

二、設計方案：

設計目標：輸出平均效率大于89%。

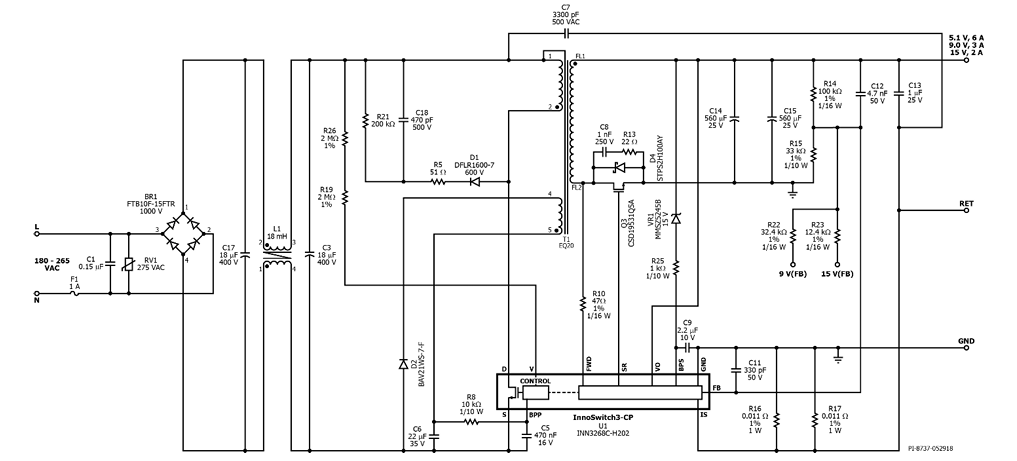

電路原理1

1、電路輸入端采用保險絲F1隔離電路，防止部件故障電容器C1為EMI提供衰減。共模電感器L1和電容器C3C17形成一個濾波器，為共模和差分提供濾波模式噪聲。橋式整流器BR1對交流線路電壓進行整流，并提供全波輸入電容器C3和C17兩端的整流DC。

2、變壓器T1初級的一端連接到整流直流母線；另一個是連接到INN3268C（U1）內的MOSFET的漏極端子。  由二極管D1、電阻器R5和R21以及電容器C18形成的低成本RCD箝位電路限制了MOSFET瞬時關斷時U1的峰值漏極電壓。

3、INN3268C IC的次級側提供輸出電壓、輸出電流感測并驅動提供同步整流的MOSFET。由MOSFET Q3整流，并由電容器C14和C15濾波。開關瞬態期間的頻率振鈴，否則會產生輻射電磁干擾通過RC緩沖器R13和C8減小。

4、除了VOR的考慮外，降低變壓器漏電感也很重要。箝位電路上的電流儲存在漏電感中的能量被耗散，有助于降低效率。最大限度地減少泄漏。

三、環境適應性設計

1、熱設計

自然散熱：PCB覆銅面積≥5cm²（初級MOSFET下方），30W輸出時溫升<40℃；

高溫保護：芯片過溫閾值150℃，觸發自動重啟；

2、EMC與安規

絕緣強度>4000VAC，符合EN62368-1標準；

布局分離：高壓/低壓區域間距>8mm，反饋?zhàn)呔€最短化；

3、動態響應與保護

負載突變：0%-100%負載階躍下，輸出電壓波動<±5%；

故障處理：輸出短路時進入打嗝模式，故障解除后自恢復。

以上設計通過優化變壓器參數和同步整流設計，可進一步將效率提升至90%+，滿足工業傳感器設備對電源的長壽命與低噪聲核心需求
