TNY279PN屬于TinySwitch-III系列TNY279PN是一款更具靈活性及更大功率范圍的高效離線式開關IC。TinySwitch-III功能說明TinySwitch-III結合了高電壓功率MOSFET開關同在一個設備的電源控制器.不同于傳統的PWM（脈寬調制）控制器，它用簡單ON/OFF控制來調節輸出電壓.該控制器包括一個振蕩器，使能電路（檢測及邏輯），限流狀態機。 由于TinySwitch-III設計的最高電流限制水平和頻率是恒定的，輸送到負載的功率與變壓器的初級電感和峰值初級電流的平方成正比。

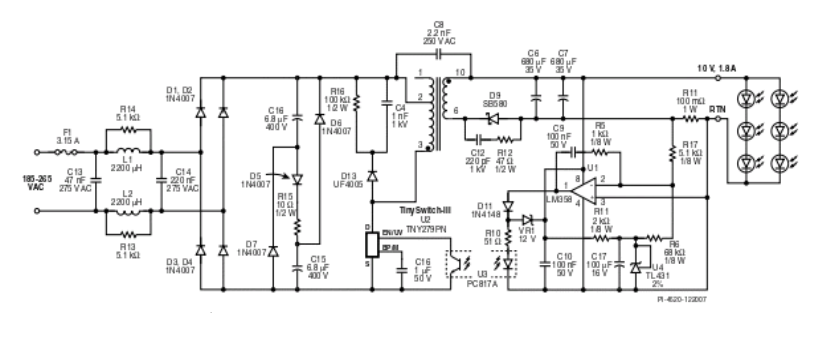

            下圖為反激式轉換器，使用了TinySwitch-III系列的一個器件（U2， TNY279PN）給6個高亮度流明LED（LXHL系列）提供高達1.8 A 的負載電流。 輸出電壓比LED串的正向電壓降稍低。因此當LED燈串連接到電 源時，電源工作在恒流（CC）模式。如果LED串沒接到電源，穩 壓管VR1提供電壓反饋，將輸出電壓調整在13.5 VDC左右。一個 100 mW的電阻（R11）檢測輸出電流，通過一個運放（U1）驅動 光耦給U2提供反饋。TinySwitch-III系列器件通過關斷或跳過 圖 1. 帶無源PFC的LED燈驅動電源原理圖 MOSFET開關周期進行穩壓。當負載電流達到電流設置閾值時， U1驅動U3導通。U3內的光三極管從U2的EN/UV腳拉出電流，使 U2跳過周期。一旦輸出電流降到電流設置閾值以下，U1停止驅動 U3，U3停止從U2的EN/UV腳拉出電流，開關周期重新使能。 TL431(U4)給U1提供一個參考電壓，以和R11兩端的電壓降做 比較。效率比較高，在滿載條件下>70%，符合CEC/能源之星2008對帶載模式效率的要求，采用反激式拓撲結構，集成度高.
