PY32F403單片機典型工作頻率可達144MHZ，內置高速存儲器，豐富的增強型 I/O 端口和外設連接到外部總線。PY32F403系列單片機包含3個12位的ADC、2個12位DAC、最多10個16位通用定時器、2個16位電機控制PWM定時器，具有死區時間生成和緊急停止功能、2個基本定時器、還包含標準的通信接口：2個I2C接口、3個SPI 接口、1個USB接口、1個CAN 接口、1個SDIO接口和5個UART接口。       PY32F403系列單片機是基于Arm® Cortex®-M4核的32位通用微控制器產品。內置的FPU和DSP功能支持浮點運算和全部DSP指令。通過平衡成本，性能，功耗來獲得更好的用戶體驗。

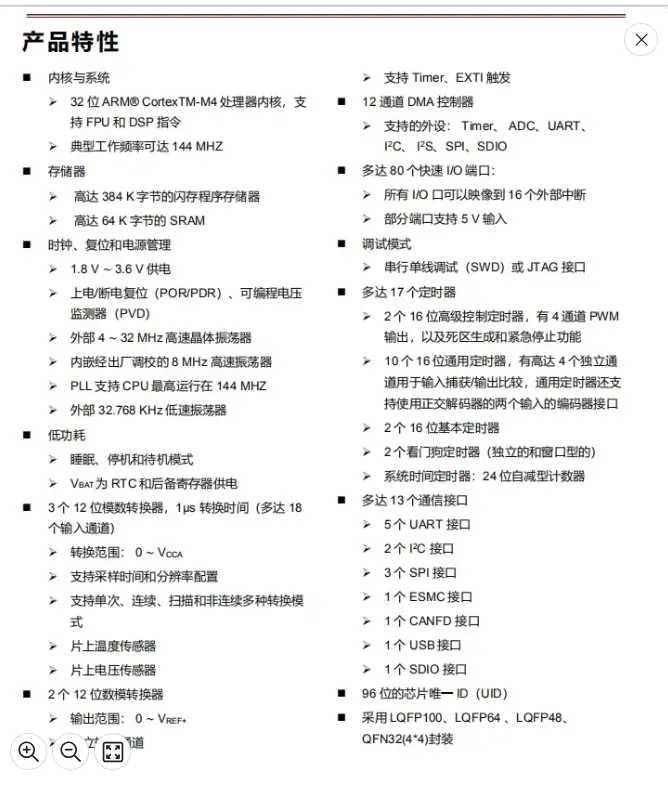

產品特性

? 內核與系統

– 32 位 ARM® CortexTM-M4 處理器內核，

支持 FPU 和 DSP 指令

– 典型工作頻率可達 144MHZ

? 存儲器

– 高達 384K 字節的閃存程序存儲器

– 高達 64K 字節的 SRAM

? 時鐘、復位和電源管理

– 1.7V ∼ 3.6V 供電

– 上電/斷電復位（POR/PDR）、可編程電壓

監測器（PVD）

– 外部 4 ∼ 32MHz 高速晶體振蕩器

– 內嵌經出廠調校的 8MHz 高速振蕩器

– PLL 支持 CPU 較高運行在 160MHZ

– 外部 32.768KHz 低速振蕩器

? 低功耗

– 睡眠、停機和待機模式

– VBAT 為 RTC 和后備寄存器供電

? 3 個 12 位模數轉換器，1μS 轉換時間（多達 18

個輸入通道）

– 轉換范圍：

0 ∼ VCCA

– 支持采樣時間和分辨率配置

– 支持單次、連續、掃描和非連續多種轉換模

式

– 片上溫度傳感器

– 片上電壓傳感器

? 2 個 12 位數模轉換器

– 輸出范圍：

0 ∼ VREFP

– 獨立輸出通道

– 支持 Timer、EXTI 觸發

? 12 通道 DMA 控制器

– 支持的外設：

Timer、

ADC、

DAC、UART、

I2C、 I2S、SPI、SDIO

? 多達 80 個快速 I/O 端口：

– 所有 I/O 口可以映像到 16 個外部中斷

– 部分端口支持 5V Tolerant 輸入

? 調試模式

– 串行單線調試（SWD）或 JTAG 接口

? 多達 17 個定時器

– 2 個 16 位**控制定時器，有 4 通道 PWM

輸出，以及死區生成和緊急停止功能

– 10 個 16 位通用定時器，有高達 4 個獨立通

道用于輸入捕獲/輸出比較，通用定時器還支

持使用正交的兩個輸入的編碼器接口

– 2 個 16 位基本定時器，通常用于產生 DAC

觸發

– 2 個定時器（獨立的和窗口型的）

– 系統時間定時器：24 位自減型計數器

? 多達 13 個通信接口

– 5 個 UART 接口

– 2 個 I2C 接口

– 3 個 SPI 接口

– 1 個 ESMC 接口

– 1 個 CAN 接口

– 1 個 USB device 接口

– 1 個 SDIO 接口

? 96 位的芯片一 ID（UID）

? 封裝采用 LQFP100、LQFP64、LQFP48 和 QFN36

這些豐富的外設配置，使得PY32F403單片機適用于多種應用場合：

• 電機驅動和應用控制

• 醫療和手持設備

• PC 游戲外設和 GPS 平臺

• 工業應用：可編程控制器（PLC）、變頻器、打印機和掃描儀

• 警報系統、視頻對講、和暖氣通風空調系統等
