inn3279設計的USB PD 3.0協議的60W快充

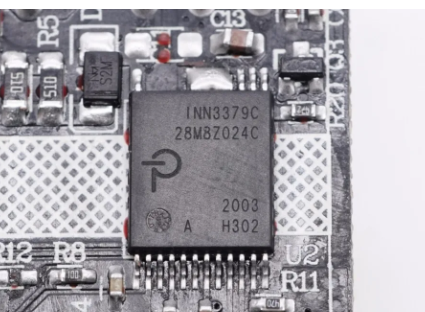

      InnoSwitch3-CP 系列 IC 將初級和次級控制器以及磁感雙向通信技術反饋整合到一個 IC 中，極大地簡化了反激式電源轉換器的設計和制造，特別是那些要求高效率和緊湊尺寸的電源轉換器，并且提高了系統可靠性和穩定性。而INN3279C 作為 InnoSwitch3-CP 系列產品，內置 750V GaN 功率器件，在寬電壓輸入時支持 65W 輸出，該芯片內部集成準諧振反激控制器和集成的主開關管，同步整流控制器和內置反饋，以及恒功率輸出。

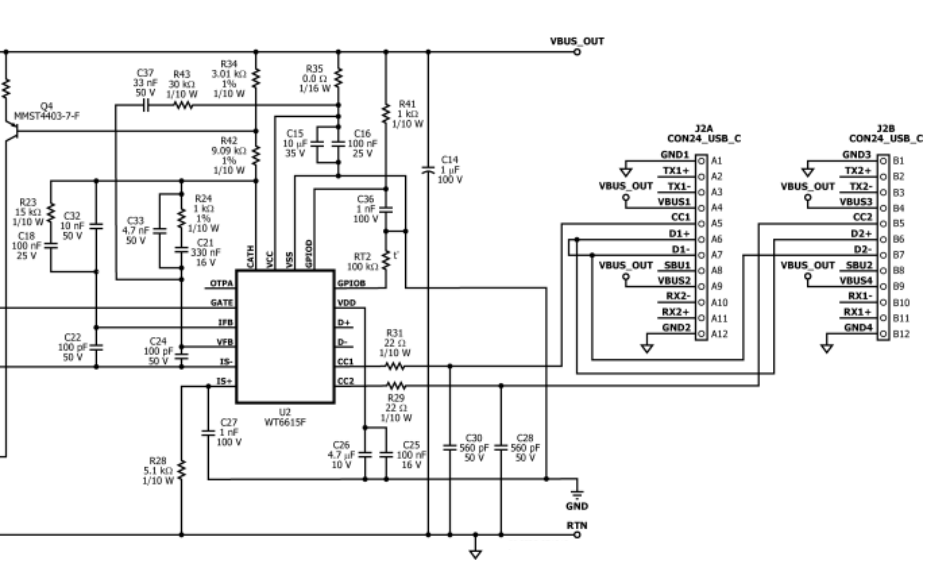

      電源輸入電壓90~265Vac，輸出電壓5V/3A或者9V/3A或者15V/3A或者20V/3A，空載損耗小于40mW，滿足USB PD 協議，TYPE-C接口。具備過流、過壓和過熱保護功能等。INN3279C內部集成了GAN，替代了硅MOSFET，不僅實現了效率提升和功率提升，而且擴大了這些開關電源IC的應用領域。在此設計中，WT6615F (U2)是USB Type-C和PD控制器。 USB PD 控制器采用Weltrend公司的Wt6615F， U2的GATE引腳經R37，R38，D3連接Q3控制輸出直流母線的通斷，U2與USB充電設備通過CC1或者CC2實現通信，這取決于TYPE-C插口的方向，U2的IS+引腳通過電阻R28連接到電流采樣點IS，C27作為濾波電容。輸出直流母線通過R35為U2供電，C15，C16作為濾波電容。不管提高電流還是電壓，最終目的都是提高輸出功率，降低線路上的損耗，改善手機發熱，實現真正快速充電。

全部回復(22)
正序查看
倒序查看
trllgh
LV.10
2
03-20 15:42

InnoSwitch3-CP的高度集成芯片，快速開發，直接實現PD充電器的設計，包括元件選擇，變壓器設計。

0
回復
飛翔2004
LV.10
3
03-21 16:30

在InnoSwitch3-CP在新發布的系列器件中，氮化鎵開關替換了IC初級的常規高壓硅晶體管。

0
回復
k6666
LV.9
4
03-22 13:28

該產品的封裝比較小而且薄，適合小尺寸開發的快充設計。

0
回復
03-22 13:39
@trllgh
InnoSwitch3-CP的高度集成芯片，快速開發，直接實現PD充電器的設計，包括元件選擇，變壓器設計。

這可以降低電流流動期間的傳導損耗，并極大降低工作時的開關損耗。

0
回復
03-22 15:28

INN3279芯片的磁通信絕緣技術可以實現高壓絕緣處理，也可以初級次級通信。

0
回復
03-22 23:52

   電源輸入電壓90~265Vac，輸出電壓5V/3A或者9V/3A或者15V/3A或者20V/3A，空載損耗小于40mW，滿足USB PD 協議，PD協議是什么？

0
回復
03-23 15:21

不管提高電流還是電壓，最終都來提高輸出功率，降低線路上的損耗，改善手機發熱，實現真正快速充電。

0
回復
only one
LV.8
9
03-23 20:57

U2與USB充電設備通過CC1或者CC2實現通信，這取決于TYPE-C插口的方向，U2的IS+引腳通過電阻R28連接到電流采樣點IS，采樣電路如何設計？

0
回復
地瓜patch
LV.8
10
03-23 21:58

手機充電器中60w到150w功率很普及了

0
回復
spowergg
LV.10
11
03-25 11:47

InnoSwitch3-CP可降低電源損耗，并且額定功率在50 W以內的緊湊型電源無需使用散熱片。

0
回復
only one
LV.8
12
03-25 23:34

  電源輸入電壓90~265Vac，輸出電壓5V/3A或者9V/3A或者15V/3A或者20V/3A，空載損耗小于40mW，滿足USB PD 協議，還有什么協議？

0
回復
XHH9062
LV.9
13
03-27 18:32

轉換效率如何

0
回復
沈夜
LV.8
14
03-28 00:41

如何通過InnoSwitch3-CP系列IC設計高效緊湊的反激式電源轉換器？

0
回復
03-28 22:35

InnoSwitch3-CP使用非常廣泛，可以用在各種電源里

0
回復
htwdb
LV.8
16
03-29 09:03

INN3279C作為準諧振（QR）/CCM反激式控制器，滿載范圍內效率高達94%，性能非常不錯

0
回復
千影
LV.6
17
03-29 16:28

InnoSwitch3-CP系列IC在高效緊湊型電源設計中應用效果如何？

0
回復
沈夜
LV.8
18
03-29 17:46

如何優化InnoSwitch3-CP系列IC以提高電源轉換效率？

0
回復
fzwwj95
LV.6
19
03-31 07:29

好奇問下，實際使用中多協議兼容性如何？比如同時插兩部設備時會智能分配功率嗎

0
回復
04-21 15:23
@trllgh
InnoSwitch3-CP的高度集成芯片，快速開發，直接實現PD充電器的設計，包括元件選擇，變壓器設計。

輸出電流檢測通過監測INN3279C的IS和次級接地引腳之間電阻上的電壓降來完成，最大ISVTH檢測閾值約為35 mV以降低損耗。

0
回復
06-06 16:42
@spowergg
InnoSwitch3-CP可降低電源損耗，并且額定功率在50W以內的緊湊型電源無需使用散熱片。

對于敞開式的應用環境功率可達65 W，對于目前的的充電器功率已經夠用了。

0
回復
trllgh
LV.10
22
07-08 17:02
@大海的兒子
這可以降低電流流動期間的傳導損耗，并極大降低工作時的開關損耗。

這最終有助于大幅降低電源的能耗，從而提高效率，使體積更小的InSOP-24D封裝提供更大的輸出功率。

0
回復
07-10 14:40
@trllgh
這最終有助于大幅降低電源的能耗，從而提高效率，使體積更小的InSOP-24D封裝提供更大的輸出功率。

基于這種開關的電源的效率更高、溫升更低、尺寸更小，也就可以實現大功率電源的無散熱片設計。
