四種器件的特性和應用

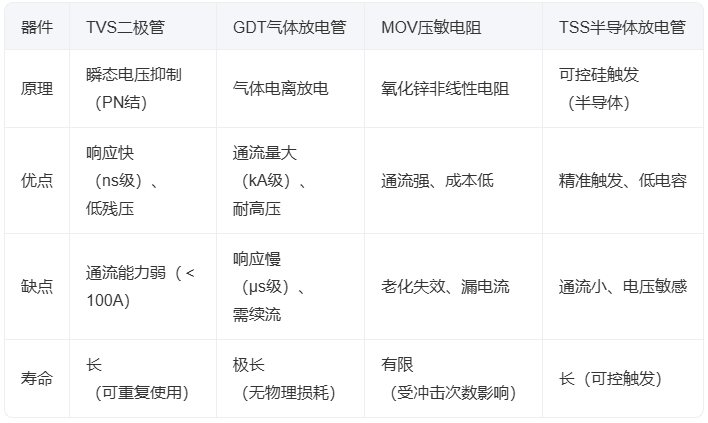

一、器件特性對比

二、典型應用場景‌

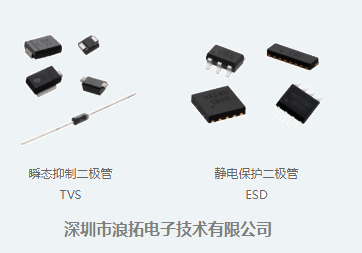

‌▌TVS二極管‌

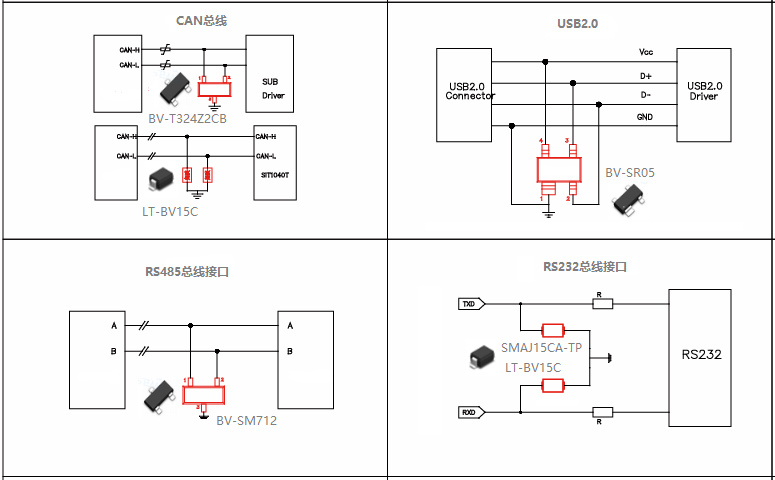

‌場景‌：精密電路保護（如USB、HDMI接口）、IC電源引腳防護。

‌案例‌：5G基站信號端口、車載電子系統。

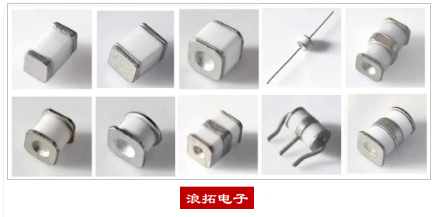

‌▌GDT氣體放電管‌

‌場景‌：初級防雷保護（泄放大電流）、AC電源入口。

‌案例‌：通信基站電源線、光伏逆變器輸入端。



‌▌MOV壓敏電阻‌

‌場景‌：AC/DC電源浪涌吸收、中壓過壓防護。

‌案例‌：家用電器電源模塊、工業配電箱。

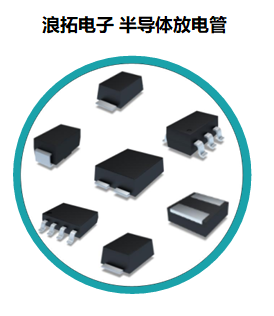

‌▌TSS半導體放電管‌

‌場景‌：低電容信號線防護（如以太網、電話線）。

‌案例‌：PoE設備、安防監控信號傳輸。

三、選型關鍵參數‌

‌電壓‌：工作電壓（Vrwm/VDRM）、鉗位電壓（Vc）。

‌電流‌：峰值脈沖電流（IPP/IEC 61000-4-5）。

‌環境‌：溫度范圍、濕度耐受。

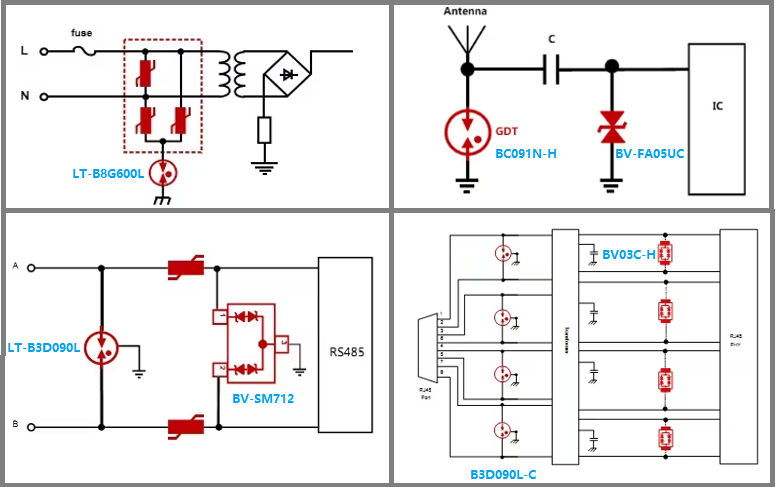

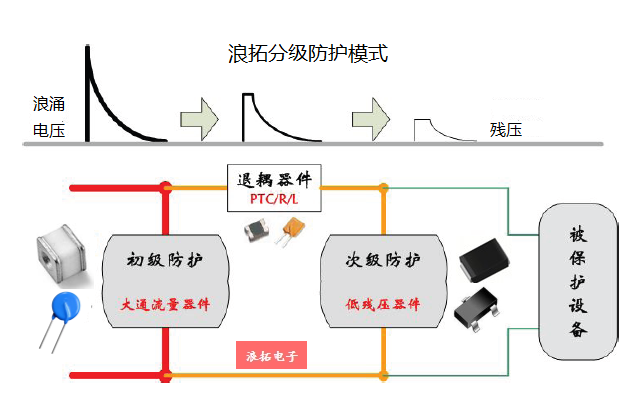

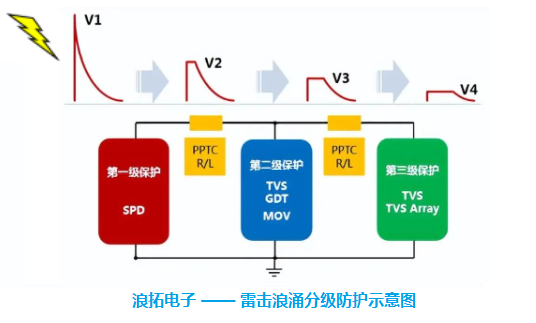

‌組合方案‌：GDT+TVS/MOV（多級防護），TSS+TVS（高頻信號保護）。

總結‌：TVS適合精密防護，GDT/MOV用于大能量泄放，TSS針對高頻信號。實際設計中需根據防護等級、成本及壽命要求進行多級組合優化。
