TPS40210反激電路驅動波形異常，大小波

使用TPS40210做反激的時候驅動波形是大小波，

有沒有大佬能幫忙看看這可能是啥原因啊。

全部回復(10)
正序查看
倒序查看
WY
LV.1
2
2024-09-09 17:13

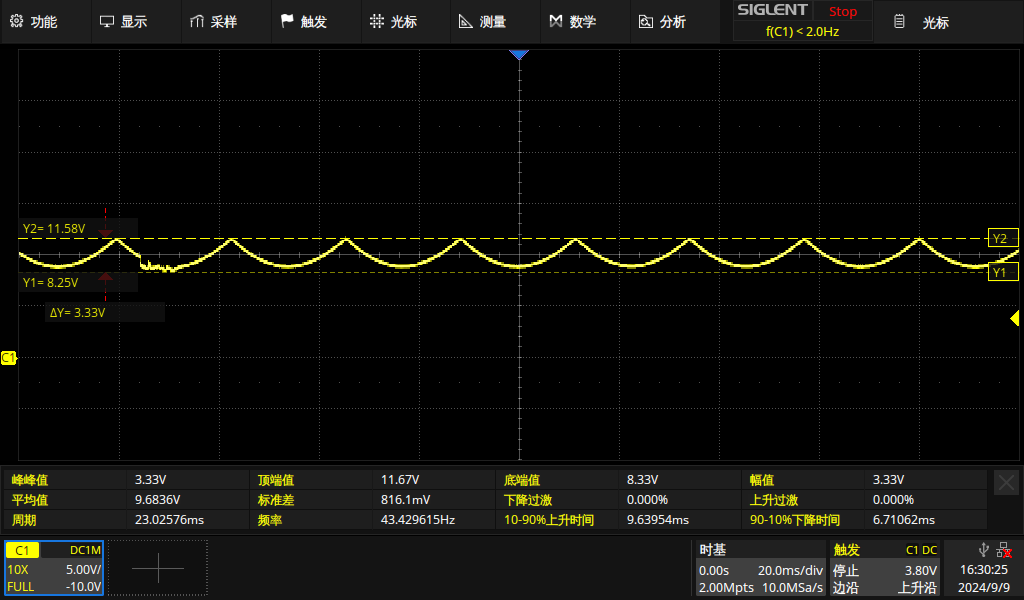

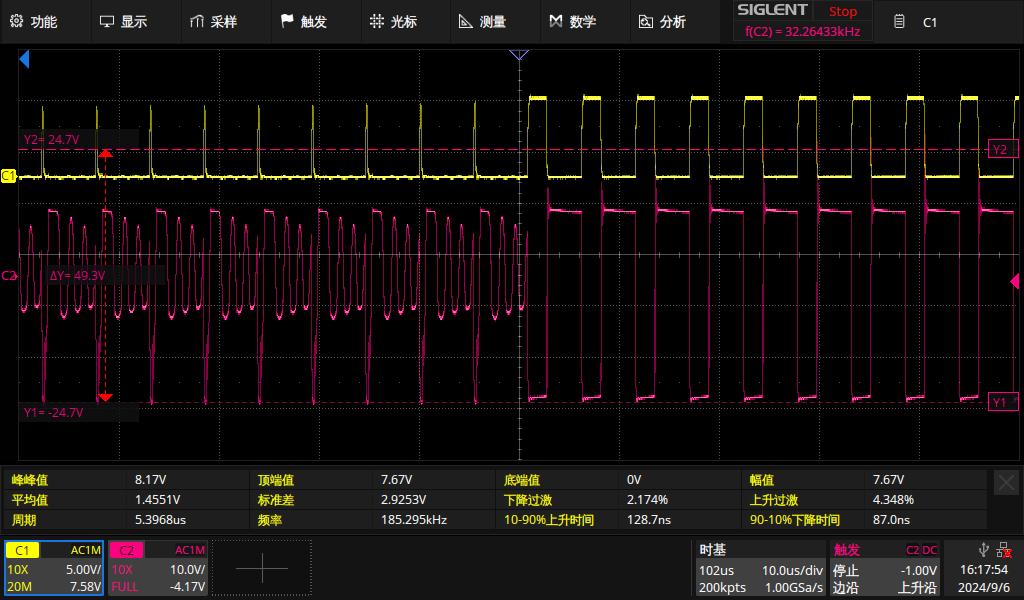

第一張是VGS和VDS的波形，第二張是光耦反饋上的波形

0
回復
WY
LV.1
3
2024-09-09 17:25

0
回復
2024-09-10 16:08
@WY
[圖片]

初看應該是環路沒調好

0
回復
WY
LV.1
5
2024-09-10 17:16
@powergoods
初看應該是環路沒調好

大佬，我這這里調環路的時候經常直接調成三角波了，這是為什么？和我空載有關嗎？

0
回復
luck_gfb
LV.7
6
2024-09-10 17:32

可能要看一下輸出的電壓波形，判斷是環路的問題，還是走線的問題。

1
回復
WY
LV.1
7
2024-09-11 11:14
@luck_gfb
可能要看一下輸出的電壓波形，判斷是環路的問題，還是走線的問題。

0
回復
WY
LV.1
8
2024-09-11 11:15
@luck_gfb
可能要看一下輸出的電壓波形，判斷是環路的問題，還是走線的問題。

我輸出是一個52V疊加一個這樣的紋波，如果調的時候驅動是尖刺的話紋波就100mv，如果既有尖刺又有方波紋波就會到1V多。

0
回復
ruohan
LV.9
9
2024-09-11 13:30

圖紙不太清楚啊，能放個清楚的不

1
回復
#回復內容已被刪除#
10
WY
LV.1
11
2024-09-13 10:23
@ruohan
圖紙不太清楚啊，能放個清楚的不

0
回復
