剛剛我都看到了圖片了,做得不錯,你怎么有刪除了>

圖呢??????????????????/

這圖就那么回事.散伙

這個SG3525驅動板設計上多做了4個三極管.SG3525自帶圖騰柱的.

沒有必要用882 772  太浪費了,8550  8050  足足有余了

功率大一點的話圖騰一定要用,8550/8050我用,推到6對MOS有點力不從心了,音響專用高頻助推對管669/649.667/647最好用,不過8550有好幾個產品,沒多太注意

音響專用高頻助推對管669/649.667/647的前綴是什么字母?我也在找8550/8050之外的管,有沒有貼片的?

后綴是什么到真沒注意,只知是東芝的,與2073/740一樣不過是塑封,667/647要省一型號,我是以前的舊功放上拆的,有貼片的,我是在老式舊電視機上場輸出驅動板上拆的,是貼片

多謝豆芽兄!

SD669-SB649

原裝肖特基二極管系列
SBL1045CT     10A/45V/TO-220       LITEON(光寶)
MBR10100CT  10A/100V/TO-220     TC
MBR10150CT  10A/150V/TO-220     TC
MBR10200CT  10A/200V/TO-220     TC
MBR2045CT   20A/45V/TO-220       ON
MBR20100CT  20A/100V/-220        ON
MBR20200CT  20A/200V/-220        ON
MBR30100PT  30A/100V/-3P         SIRECT(矽萊克)
Y20100CT     20A/100V/TO-220F    仙童
MBR4045PT   40A/45V/TO-3P        LITEON
MBR6045PT   60A45V/TO -3P           LITEON
原裝仙童超快恢復二極管系列
MUR460      4A/600V/DO-401AD   ON
MUR860      8A/600V/TO-220AC    ON
RHRP8120       8A/600V/TO-220    仙童
FFP20UP20DN   20A/200V/TO-220    仙童
FFA60UP20DN   60A/200V/TO-3P     仙童
FFA60UP30DN   60A/300V/TO-3P     仙童
FFA40UP20DN   40A/200V/TO-3P     仙童
FFA30UP20DN   30A/200V/TO-3P     仙童
FFA20U40DN/   40A/400V/TO-3P      仙童
FFPF30U60ST   30A/600V/TO-220F    仙童
FFP10U60DN    20A/600V/TO-3P      仙童
FFA30U60DN    60A/600V/TO-3P      仙童
全新原裝 長期現貨 歡迎來電咨詢:晶典科技/深圳南山/福田新亞洲
QQ:530130510 13798488510 劉R公司庫存:www.jingdian.dianyuan.com

多謝tutu xiong

上圖啊

不客氣,舉手之勞而已

請問3525用四對75N75要圖騰柱嗎?

要加的

不加行嗎?偶試了一下管也不是很熱呀!

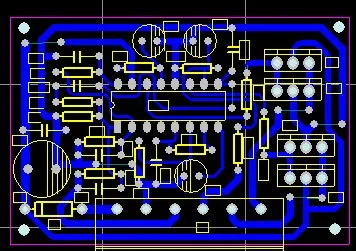

就是這個圖了,PCB做好了!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/1387031228999834.jpg');}" onmousewheel="return imgzoom(this);">

這板子看耒有點大.還不如用石英燈變壓器50w12v輸出直推

H

3525的頻率最好是多少?

請樓主注意可能出現的問題
1.電源最好加LC濾波,要不后級干擾很大,變壓器、管發熱
2.要調電壓,調2腳好點
