這是一個我從網上傳的36V充電器,電路簡單保護齊全,要改成12V的還要做以下修改行不,1:3842起動18V供電為了安全它是取之被沖電池的電壓,因要改成12V只能在變壓器次級別繞一組30匝的專供組了,2:在減少次級充電組的同時修正3842二腳2.5V取樣電壓的比較輸入源,改變R934與R904的阻值,3:3腳的充電電流取樣如要加大沖電電流的話也要加大0.36歐取樣電阻的功率,R910不改動.因本人是菜鳥歡迎各位高手前來支招提出寶貴的修改意見…用MC3842構成的12V充電器設想
這是一個我從網上傳的36V充電器,電路簡單保護齊全,要改成12V的還要做以下修改行不,1:3842起動18V供電為了安全它是取之被沖電池的電壓,因要改成12V只能在變壓器次級別繞一組30匝的專供組了,2:在減少次級充電組的同時修正3842二腳2.5V取樣電壓的比較輸入源,改變R934與R904的阻值,3:3腳的充電電流取樣如要加大沖電電流的話也要加大0.36歐取樣電阻的功率,R910不改動.因本人是菜鳥歡迎各位高手前來支招提出寶貴的修改意見…全部回復(33)
正序查看
倒序查看
@huamg
不要用3842,供電電壓高,不容易起振,用3843最好做.這電路恒壓精度不夠,參考這個,電壓調14.5V即可:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/71/1278851227437433.gif');}"onmousewheel="returnimgzoom(this);">
是的,3842的起動工作電壓要16V以上,這點真的有點不合情理,不過它的驅動電流很大
0
回復
不要用3842,供電電壓高,不容易起振,用3843最好做.
這電路恒壓精度不夠,參考這個,電壓調14.5V即可:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/1278851227437433.gif');}" onmousewheel="return imgzoom(this);">
這電路恒壓精度不夠,參考這個,電壓調14.5V即可:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/1278851227437433.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@huamg

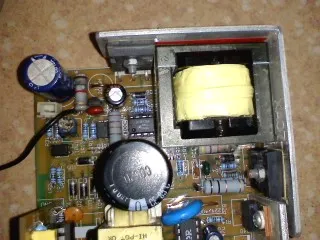

頻率約56KHZ,我自已用了很多都是此電路,我用PC4為222,約100KHZ,用EC35,ER35,EI40,原邊0.35雙40T,供電0.35單3T,輸出用銅皮4T-5T(內),100AH電池4小時充滿(14.6V),充滿后停在此電壓上不會再有充電電流了.市電高低對它不會影響.原用K1358管,后用460了,1358內阻=1.4R,460內阻=0.22R,好多了.3843電壓好象是8.5-32V,上網查就OK了.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/71/1278851227445475.jpg');}"onmousewheel="returnimgzoom(this);">
十分感謝你提供寶貴數據!謝了
0
回復
@豆芽菜
問下大師,其振蕩頻率是否過高影響安全性,還有3843的工作電壓為多少?
頻率約56KHZ,我自已用了很多都是此電路,我用PC4為222,約100KHZ,用EC35,ER35,EI40,原邊0.35雙40T,供電0.35單3T,輸出用銅皮4T-5T(內),
100AH電池4小時充滿(14.6V),充滿后停在此電壓上不會再有充電電流了.市電高低對它不會影響.
原用K1358管,后用460了,1358內阻=1.4R,460內阻=0.22R,好多了.
3843電壓好象是8.5-32V,上網查就OK了.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/1278851227445475.jpg');}" onmousewheel="return imgzoom(this);">
100AH電池4小時充滿(14.6V),充滿后停在此電壓上不會再有充電電流了.市電高低對它不會影響.
原用K1358管,后用460了,1358內阻=1.4R,460內阻=0.22R,好多了.
3843電壓好象是8.5-32V,上網查就OK了.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/1278851227445475.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@huamg
頻率約56KHZ,我自已用了很多都是此電路,我用PC4為222,約100KHZ,用EC35,ER35,EI40,原邊0.35雙40T,供電0.35單3T,輸出用銅皮4T-5T(內),100AH電池4小時充滿(14.6V),充滿后停在此電壓上不會再有充電電流了.市電高低對它不會影響.原用K1358管,后用460了,1358內阻=1.4R,460內阻=0.22R,好多了.3843電壓好象是8.5-32V,上網查就OK了.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/71/1278851227445475.jpg');}"onmousewheel="returnimgzoom(this);">
這個板有買嗎?
0
回復
@huamg
不要用3842,供電電壓高,不容易起振,用3843最好做.這電路恒壓精度不夠,參考這個,電壓調14.5V即可:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/71/1278851227437433.gif');}"onmousewheel="returnimgzoom(this);">
100K的啟動電阻,就是用3842也可以正常啟動了,你的圖我看可以直接裝上3842 絕對也是OK的.
0
回復
@huamg
不要用3842,供電電壓高,不容易起振,用3843最好做.這電路恒壓精度不夠,參考這個,電壓調14.5V即可:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/71/1278851227437433.gif');}"onmousewheel="returnimgzoom(this);">
好圖啊
0
回復
@huamg
不要用3842,供電電壓高,不容易起振,用3843最好做.這電路恒壓精度不夠,參考這個,電壓調14.5V即可:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/71/1278851227437433.gif');}"onmousewheel="returnimgzoom(this);">
你好!謝謝你這個電路,我也正在找這方面的資料.在問一下.我現在有一個現成的EI33磁芯,用你這個電路不知道行不行??我想用來充24V100AH的電池.如果可以的話,變壓器匝數和線徑用多少.電路參數還應怎么該,電路最好加一個充電指示和一個充電完成的指示.謝謝!!
