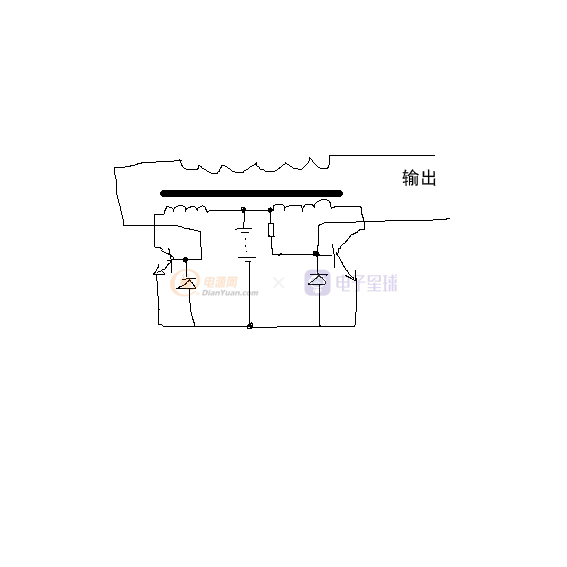

雙變優點的單變推挽自激
高手莫笑 ^_^
全部回復(23)
正序查看
倒序查看
@pzdy
此帖已被刪除
說的對.不管雙變還是單變,效率都不高.說雙變效率高是一種錯覺,因?yàn)殡p變不接負載不起振,靜電流小.不過雙變有一點是可取的,那就是遇強則強,遇弱則弱的特性.普通雙變新手不好做.試試這個吧!付變相當于1:1的,所以省略付變,直接基極.付變變比還可以可以往小處改,不能往大處改.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/2818961227077798.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/2818961227077798.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@珊瑚蟲
說的對.不管雙變還是單變,效率都不高.說雙變效率高是一種錯覺,因?yàn)殡p變不接負載不起振,靜電流小.不過雙變有一點是可取的,那就是遇強則強,遇弱則弱的特性.普通雙變新手不好做.試試這個吧!付變相當于1:1的,所以省略付變,直接基極.付變變比還可以可以往小處改,不能往大處改.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/71/2818961227077798.gif');}"onmousewheel="returnimgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/1380241227093672.jpg');}" onmousewheel="return imgzoom(this);">

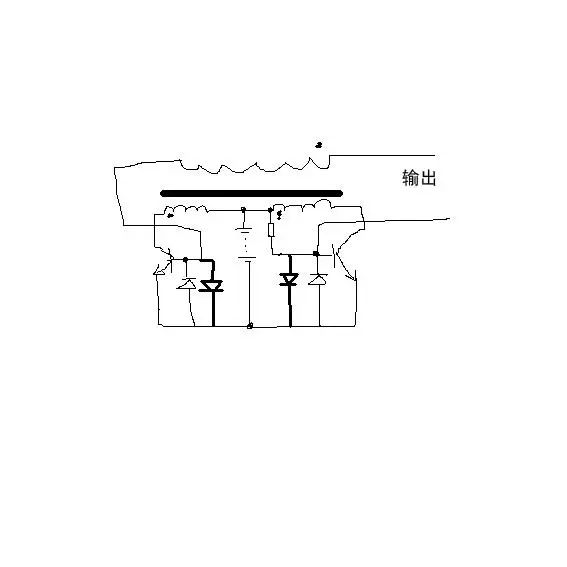

這樣或許效果會更好些 功率大些
0
回復
@tby2008
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/71/1380241227093672.jpg');}"onmousewheel="returnimgzoom(this);">這樣或許效果會更好些 功率大些
這圖誰做過?還有就是樓主畫的圖也太難看了!
0
回復
@tby2008
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/71/1380241227093672.jpg');}"onmousewheel="returnimgzoom(this);">這樣或許效果會更好些 功率大些
新加的二極管為了給基極分流吧!相當于1:2或者1:3的付變了.比例分流線性調節較好.
0
回復
@yhliang2
暈呀.這都是廿幾年前的圖了,早該淘汰了.弄到今天還在熱白金機,自激機.真的沒進步.這就是中國人悲哀.不求上進,復古思想嚴重.這等于是剪塊新布料要去做馬掛做長衫.
看我30年前的jj
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/1551661227161745.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/1551661227161745.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@chyx
看我30年前的jj[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/71/1551661227161745.gif');}"onmousewheel="returnimgzoom(this);">
請問你的鐵芯大小?線圈匝數?我做的輸出要加二極管,否則不工作.
0
回復
@珊瑚蟲
有些不明白,不用接電阻發射結不燒嗎?二極管接在三極管的集電極和發射極怎么接?做什么用? 謝謝
為什么要燒集電結.繞線.變壓器不配電池必?zé)?一接電基極得十電.三極管導通.集電極通地.基極電變負.電池十接在變壓器上方.上十下一.管馬上又關斷.關斷后基極馬上復回十.管又開通.又關斷又開通又關斷又開通又關斷又開通又關斷,講到那啦都忘了.你怕燒了電阻換成燈泡,線路起振燈不太亮.全亮沒接對.丨用6v電池6v燈泡12v用12v燈泡,變壓器是初級雙6v(6v+6v),12v(12v十12v)次級220v或380v.注意380v變壓器這時的輸出很高1000v以上.電路簡單好用.沒有再簡單的電路了.我30年前用它做魚機,可做前級用.也可說是后級用.后來出來社會只用它搞各種實驗,取材方便
0
回復
@chyx
為什么要燒集電結.繞線.變壓器不配電池必?zé)?一接電基極得十電.三極管導通.集電極通地.基極電變負.電池十接在變壓器上方.上十下一.管馬上又關斷.關斷后基極馬上復回十.管又開通.又關斷又開通又關斷又開通又關斷又開通又關斷,講到那啦都忘了.你怕燒了電阻換成燈泡,線路起振燈不太亮.全亮沒接對.丨用6v電池6v燈泡12v用12v燈泡,變壓器是初級雙6v(6v+6v),12v(12v十12v)次級220v或380v.注意380v變壓器這時的輸出很高1000v以上.電路簡單好用.沒有再簡單的電路了.我30年前用它做魚機,可做前級用.也可說是后級用.后來出來社會只用它搞各種實驗,取材方便
好像這樣比較好理解
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/2818961227249756.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/2818961227249756.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@珊瑚蟲
好像這樣比較好理解[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/71/2818961227249756.gif');}"onmousewheel="returnimgzoom(this);">
這也可以.但會燒三極管的.負載本來兩個線圈,這樣接只有一個.當然要燒拉.如把管子換大也能工作正常,但這時電流增大一倍.輸出電壓更高.不但要加粗初級線.次級也要防止擊穿變壓器
