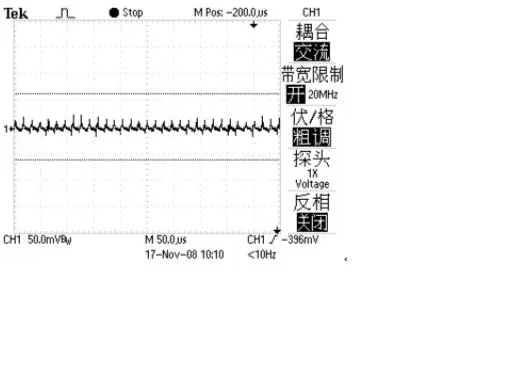

圖片 如圖所示

怎么發了2次圖  都不能顯示

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/3011971226972190.jpg');}" onmousewheel="return imgzoom(this);">

哦  這樣的

1、濾波電容選用的是不是低ESR的,有沒有并聯高頻濾波電容?
2、增大濾波電容有沒有效果?
3、RCD及RC吸收參數如何?
4、變壓器漏感多少?
5、不知道你有沒有采用兩級濾波,

終于有人和我討論了  :)
1:輸出濾波的電容都是 CD288H的,應該還可以吧
2:我知道增加濾波電容效果好,但是我總在想過大是不是會影響輸出,但是我也不知道具體怎么影響輸出  :) 囧
3:變壓器的漏感還不清楚 ,廠家的規格書里只有電感值  L=850uH ± 50 uH
  是這個嗎?   再次很囧
4:RC 吸收回路,在輸出整流二極管旁并聯了一個串聯的RC

1、電容的容量是多少,電壓多少,你的輸出電壓多少.
2、你那個是變壓器的電感不是漏感,估計他沒給你標
3、原邊RCD吸收參數,副邊二極管上的RC參數分別是多少?

地線上的干擾

地線上的干擾

我也有點懷疑是地線的干擾,因為我測量的時候并沒有把三角夾子拿掉,而是直接用三角夾子夾在上面的,但是因為是比較測試,和原來的電源比較,噪聲還是有點大

LZ,7樓的問題你還沒回答!

哈哈,終于有人遇上和我一樣的問題了,是不是反激式的電源呀?

確實是反激式的

回復 7樓的朋友 :)
1:輸出電容是 1000uf的
2:是啊,她的規格書里沒給我這個數據  :(
3:RC參數是 10R 和 1nf

波形來看,像是沒有加輸出LC濾波 要求高的加一個鐵硅鋁然后就剩下紋波了,就是尖尖部分,那是噪聲.  如果將示波器的夾子和頭同時夾在一點上任然可以看見有“紋波”,就要從emi入手解決.

波形來看,像是沒有加輸出LC濾波 要求高的加一個鐵硅鋁然后就剩下紋波了,就是尖尖部分,那是噪聲.  如果將示波器的夾子和頭同時夾在一點上任然可以看見有“紋波”,就要從emi入手解決.

關注中

從圖上看紋波也不過50mV,樓主用在哪里呀,需要再小嗎?

首先,考慮變壓器構造問題:
1.變壓器內部初次級之間一定要加屏蔽銅箔(1圈,不能短接,要注意絕緣);
2.變壓器外圍也可以加外部屏蔽銅箔(1圈,短接),懸浮或者接初級V+或S(情況特差時,接初級靜點會有效果,比懸浮會好些,但要特別注意絕緣、爬電距離等);
3.可以嘗試不同的繞線順序,初級-偏置-次級,初級-次級-偏置;初級分兩半繞,或者初級繞兩次(最外側、最內側各一)等等;

其次,建議你用示波器看看你的尖峰是不是跟開關管的開關波形相對應,是對應開通時刻還是關斷時刻!多數是對應初級開關管的關斷時刻!要是看不了初級,你就看次級,初級關斷對應的是次級開通!這些都應該算是開關噪聲!開關噪聲的源頭當然是開關管,初級關斷時的漏感影響,所以需要加RC緩沖抑制!
一般咱們是在初級繞組上(也即開關管漏極側)加RCD箝位電路,抑制漏感影響!如果加了還不行,就需要進一步的抑制了!比如:
1.如果初級RCD中的RC是串聯的則改為RC并聯,調整C值1nF-4.7nF,R值幾十K;
2.調整次級二極管兩端的RC取值,如果是低壓輸出(電流不小)用了肖特基,R調小,直到5歐姆左右,C調大,直到472;
3.在初級RC與D之間再增加一個串聯電阻,幾十歐姆,0.5W或1W;
4.再在初級繞組兩端另外并聯加上RC串聯,R取幾K或更小,1W,C取幾十pF,1KV;
5.再在開關管漏源D-S兩端另外并聯加上RC串聯,R取幾K或更小,1W,C取幾十pF,1KV;
6.最后還有必要的話,還可以在次級繞組兩端這樣(加RC串聯)試試(一般不需要);
這樣做的代價是電路更復雜了,效率更低了!這樣試驗取值也比較麻煩(要看不同參數取值的試驗效果),但是會有效果!你自己折中衡量一下,試試吧!

看你的圖,估計你的頻率60K多些,祝你好運!

分析的好細致全面,我是剛開始接觸電源,我知道技術開發類的都是入門難,后面就看個人勤奮和努力,

說時候有些感動 ,真的很感謝你.我再按照你的方法再嘗試下電路的改進.

也感謝前面 和我討論的幾位朋友  :)
