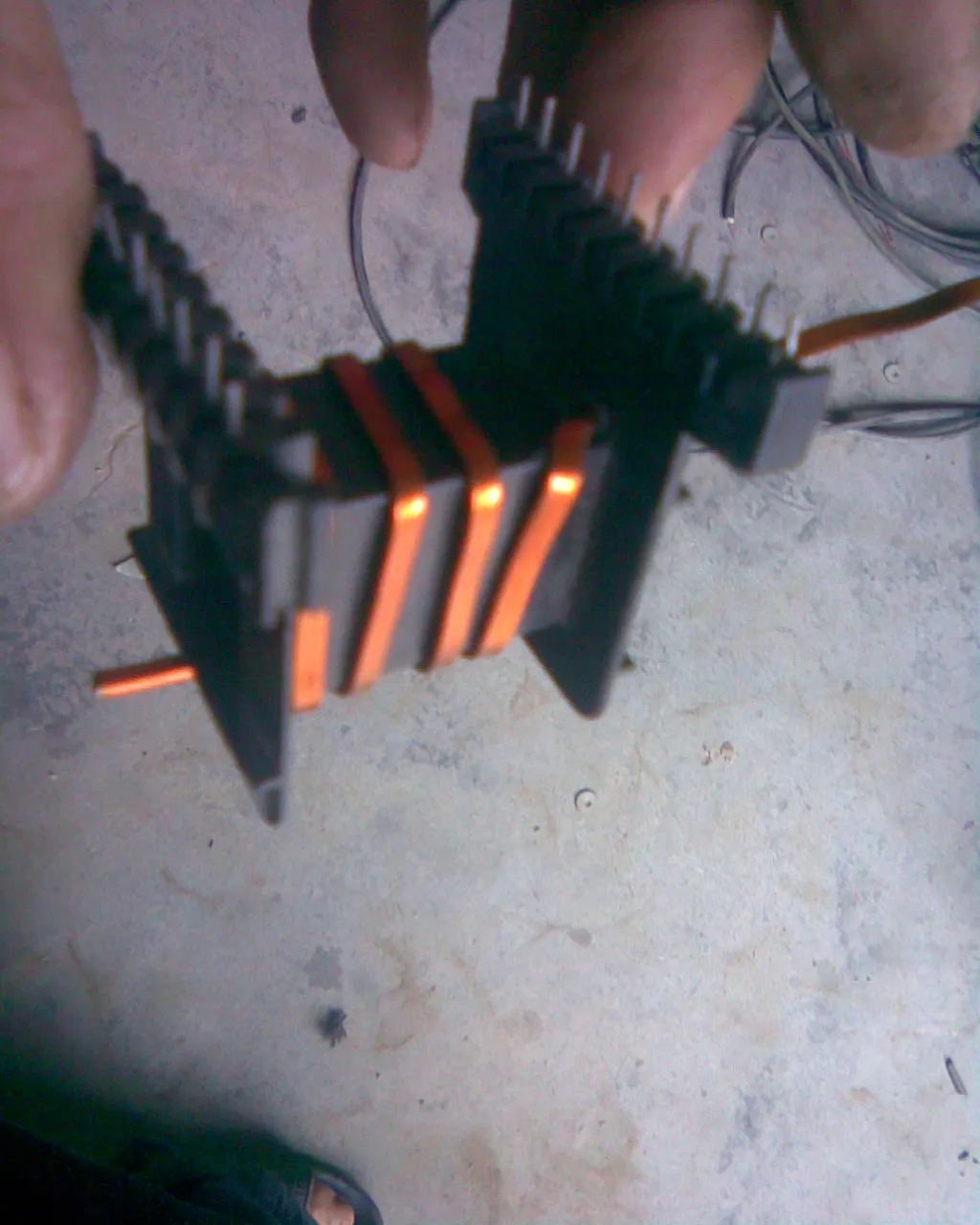

變壓器測試頻率80多K空負荷總電流50MA

我認為初級不對稱

我也有同感,滿負荷是可能造成單邊管發熱厲害!

呵呵,他不知是那個師傅教的啊,開了眼界了,

初級的內阻不同,會單邊發熱.可能是高級師傅教的!!!

這個帖子要頂啊,有經驗的繼續!

你們還怪他,致少是他開的帖,頂

頂下!歡迎高手進來獻藝!

自己學會了再來賣弄好不好?


按你的繞法,根本無法正常工作

兩種做法都不是很好,因?yàn)榇翱谡加寐侍?我的做法和你差不多,也是用小線多股,但是我繞上去的時候繞線面是平的,我用0.6的線,繞第一層,整個層的厚度就只有0.6   繞法和你差不多,兩束多股線并繞,繞完一層后出四條線頭,分好頭尾后把其中一個頭和另一個尾接起來做中心抽頭.但是因?yàn)槲乙粚拥暮穸葞缀跏悄愕囊粚拥?/4.所以我第2到第5層繞完次級后,還可以在最外層繞一層初級.形成夾心狀,有利于減少漏感.
   我在EC40加厚的變壓器里,用這樣的繞法,50KHZ工作頻率,初級12V繞下了32股0.62的線,按7A/平方毫米算,可以過電流60A.磁材好可以輸出700W功率.

我這樣可以減少漏感.,再說我就是單邊長一點也沒什么關,我也做了很多這樣的變壓器從來也沒有說單邊有發熱的現象,樓上的做法跟我的一樣,我看過只是你沒有注意觀查,也是初次初次,要不然就次初次初,減少漏感.我到認為這樣做的話單線合成發熱大,樓上的做法我以前早就做了,功率大時發熱現象,你理論想一想單根線通過大電流內阻大,,,,,所以我用了扁銅這種初次初做法,大電流時是一體的內阻小,再就扁銅可以很好的減少磁膚效應.....樓上的我早試了我很早就用了比這更多層的做法是次初次初次初,,還有就是初次次初.......你再好好看看吧

我以前也是用多根線合成不好做但,窗口占用率很高,效果不錯,EE30里高功率可以做到800W但我減下來了發熱大,所以只做了500W就算了,聽清楚磁是電腦上拆下來的頻率做到80K左右....500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/421871220657585.jpg');}" onmousewheel="return imgzoom(this);">

此帖已被刪除

你都沒看清楚不是線上的問題是圈數一定要對稱的問題,沒有一個高頻變壓器的初級的兩邊線是一樣長的,呆子好好想一想,最里面中間還有一層,再外面的初級單邊線會一樣長的嗎,圓周長都不會算呀,這都不懂

hbzjcjw 大師能傳授一下變壓器的做法嗎?你是這里的高手阿．看了你的3000W的貼子,感覺你是個真正的高手,佩服．希望能夠賜教,先謝了!
