變壓器相位和圈數測試條件問題探討
常看到不同公司SPEC.上,相位和圈數測試條件各不相同,我一直納悶這測試條件是否合理?有何理論依據?我個人的看法是測試條件須符合E=4.44NBSF,并保證B為5-10GS,各位的建議呢?
全部回復(8)
正序查看
倒序查看
測試條件不一樣?是頻率 or 電壓還是什么?
相位和圈數的測試不是可以用一臺儀器來測試嗎(那儀器的名字就忘了)
我想,相位測試是根據同名端和異名端的概念去理解.
圈數的話是根據電磁感應定律去測試的.
那臺儀器的在測試相位和圈數時,可以設置主圈數,再以它為基點去感應測試其它繞組的圈數,在測試的時候注意其哪個腳位是進,哪個是出就可以得出相位正確與否的答案了!
相位和圈數的測試不是可以用一臺儀器來測試嗎(那儀器的名字就忘了)
我想,相位測試是根據同名端和異名端的概念去理解.
圈數的話是根據電磁感應定律去測試的.
那臺儀器的在測試相位和圈數時,可以設置主圈數,再以它為基點去感應測試其它繞組的圈數,在測試的時候注意其哪個腳位是進,哪個是出就可以得出相位正確與否的答案了!
0
回復
@transformer1
測試條件不一樣?是頻率or電壓還是什么?相位和圈數的測試不是可以用一臺儀器來測試嗎(那儀器的名字就忘了)我想,相位測試是根據同名端和異名端的概念去理解.圈數的話是根據電磁感應定律去測試的.那臺儀器的在測試相位和圈數時,可以設置主圈數,再以它為基點去感應測試其它繞組的圈數,在測試的時候注意其哪個腳位是進,哪個是出就可以得出相位正確與否的答案了!
矯正一下,問的是圈數;用不同的F和V去測試(如10KHz/1V;20KhZ/0.1v,ect.),它的結果是不一樣的,如何合理去選取測試條件,其理論是何?
0
回復
@transformer1
如是電壓的話確實會有小影響,但很小.. 我不知道你是用什麼儀器測試的..第二,那是根據電磁感應定律..
"?？吹讲煌維PEC.上,相位和圈數測試條件各不相同,我一直納悶這測試條件是否合理?有何理論依據?我個人的看法是測試條件須符合E=4.44NBSF,并保證B為5-10GS,各位的建議呢?"
其實這是個工藝問題,變壓器工廠的測試工程師會針對不同產品設置合理的測試電壓和頻率,保證把不合格品分辨出來,他不一定一定要按你SPEC上的來.
從原理上講,你的看法是正確的.
但是...
各個電源工程師對這塊其實有時候也不是很在意,在做變壓器規格書的時候,看別人怎么寫,就怎么抄上一個...所以不要太在意這個.
其實這是個工藝問題,變壓器工廠的測試工程師會針對不同產品設置合理的測試電壓和頻率,保證把不合格品分辨出來,他不一定一定要按你SPEC上的來.
從原理上講,你的看法是正確的.
但是...
各個電源工程師對這塊其實有時候也不是很在意,在做變壓器規格書的時候,看別人怎么寫,就怎么抄上一個...所以不要太在意這個.
0
回復
@貝多芬
"?？吹讲煌維PEC.上,相位和圈數測試條件各不相同,我一直納悶這測試條件是否合理?有何理論依據?我個人的看法是測試條件須符合E=4.44NBSF,并保證B為5-10GS,各位的建議呢?"其實這是個工藝問題,變壓器工廠的測試工程師會針對不同產品設置合理的測試電壓和頻率,保證把不合格品分辨出來,他不一定一定要按你SPEC上的來.從原理上講,你的看法是正確的.但是...各個電源工程師對這塊其實有時候也不是很在意,在做變壓器規格書的時候,看別人怎么寫,就怎么抄上一個...所以不要太在意這個.
不對,在這測試條件問題上,如出現錯誤的話,那是要看測試條件的
0
回復
@transformer1
測試條件不一樣?是頻率or電壓還是什么?相位和圈數的測試不是可以用一臺儀器來測試嗎(那儀器的名字就忘了)我想,相位測試是根據同名端和異名端的概念去理解.圈數的話是根據電磁感應定律去測試的.那臺儀器的在測試相位和圈數時,可以設置主圈數,再以它為基點去感應測試其它繞組的圈數,在測試的時候注意其哪個腳位是進,哪個是出就可以得出相位正確與否的答案了!

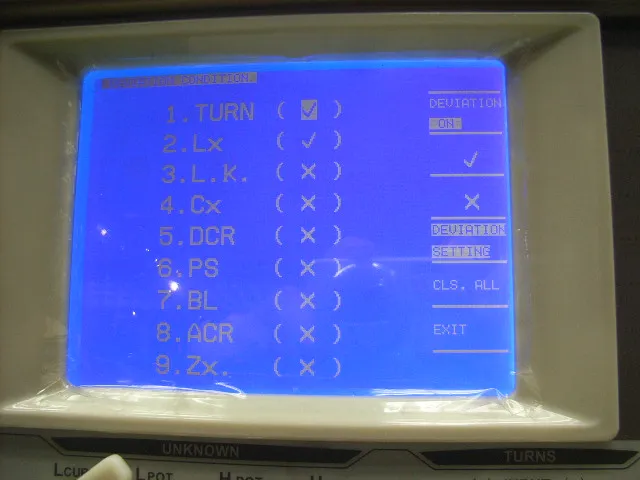

你說的那個測試儀我們用了好久了,可以測試很多東西的,附件是該測試儀所能測試的項目
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/2893841220953195.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/2893841220953195.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@chuzhumin
你說的那個測試儀我們用了好久了,可以測試很多東西的,附件是該測試儀所能測試的項目[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/69/2893841220953195.jpg');}"onmousewheel="returnimgzoom(this);">
對,這個儀器不錯.
在測試相位時,如接反了就會出現"負值",如正確的話就會呈現"正值"
在測試相位時,如接反了就會出現"負值",如正確的話就會呈現"正值"
0
回復
