示波器探頭換個接地點試試看

謝謝~呵呵.還是一樣的

把電路發上來看下.你嘗試在MOS管的D級下面接個RC到地下看!

好像是漏感太大,加大吸收電容看看能不能有改善.

好,我去試試,另把電路也一起傳上 715841219550637.pdf

吸收電容加大了作用不大,關斷時的電流尖鋒承受負載的加在而增大

從波形上面來分析的話,應該是開關管關斷時,由于漏感造成的尖峰
首先,你可以從變壓器的繞制工藝上著手改進,采用三明治繞法增加耦合,盡量降低漏感.其次,你將那個102/1KV的電容換成103/1KV的電容,增加吸收(效率會受影響).再次,你可以檢查你的PCB有沒有引起振蕩的地方.
供參考.

同意樓上的說話,這個地方就是因為尖峰沒有吸收完全而出現的波形,應該來講所有的線路都會有這種現象的
只是尖峰大小的問題
所以, 調整RCD部分的線路可以改善此現象,不過如果吸收太歷害的話,整機效率都會受到影響!!!

吸收電容已經加到103,尖峰稍有改善.整機效率確實很低,在12V2A時才75%在1.3A時有82%.變壓器采用EI22,是不是磁芯問題引起的?變壓器采用三明冶繞法,

12V2A效率為75%,確實有點低,不過你用EI22的變壓器,是不是有點緊張?工作頻率多高?如果在65K左右的話,建議采用EF25的磁芯,有利于溫升的控制,也是一般的行規.

測試SENSE電壓時,LZ可以自己用屏蔽線做一個X1的探棒,然后焊接在測試點上,這樣尖峰測量的比較準確.

頻率設定在50K,本來是準備用EE25的,可結構限制了

謝謝指教,去試試看

可能是mosfet的寄生電容造成的,另外電壓探頭可能感應到了mosfet上的高壓信號,想測電流的話還是用電流探頭吧.

漏感也是一個原因
增加輸出電容看一下

看看你的變壓器繞制圖,改善繞制應可以

我這邊有性能好,價額便宜的老化架,同時具備CC,CV 老化功能,很方便,有意者可以共同交流,可以加入我的QQ642737925

請問一下那個波型后面慢慢變小的那個是代表什么波型??..

應該是那個控制電路方面有些問題,在開關管關斷時,形成了衰減震蕩.

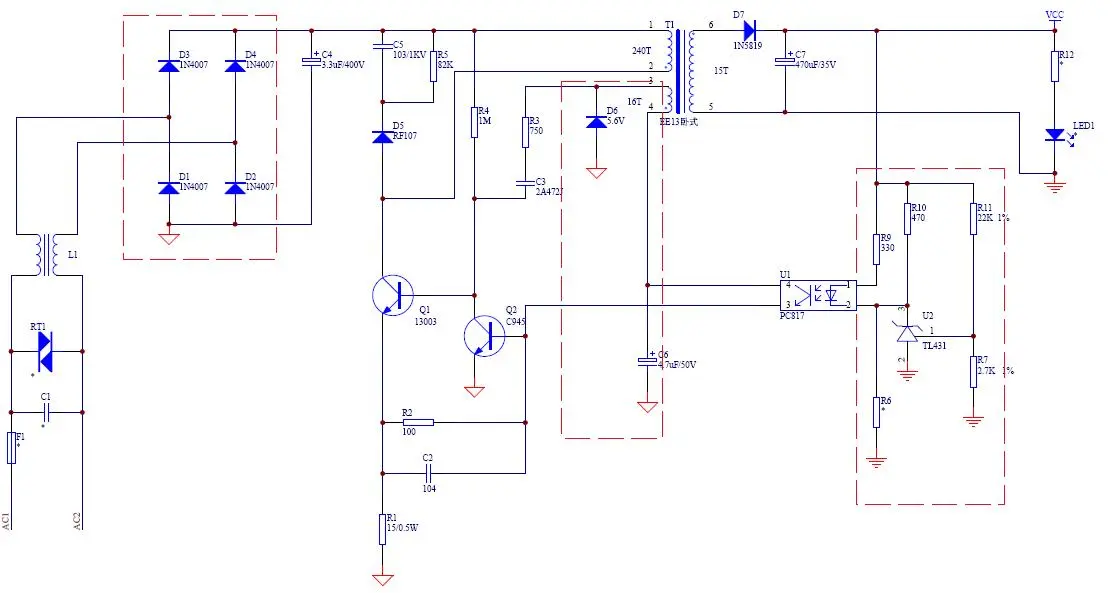

我這有個電路是5V的300mA的,我現在輸出電壓改成23V,電流先不管,13003和D4R5為燒掉,請問哪位能分析下原因
注:輸出沒帶負載

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/327731221113441.jpg');}" onmousewheel="return imgzoom(this);">

要修改次級的圈數,次級繞70圈(23V)試試.

你這個電路圖有一個地方錯了,我搞RCC搞了很多年了.                         開關電源研發工程師   QQ783452764

你好:
    請問RCC好做嗎? 我們公司需要能做10W RCC電源的工程師,請幫忙推薦.謝謝!  彭洪友13510801838

你們是什么公司呀,現在要招人嗎,我 做RCC好多年了咯,

我有RCC很成熟的量產方案,不知貴司是否需要兼職或者購買方案?

有好多年啊

我們公司需要能做10W RCC電源的工程師,請幫忙推薦.謝謝!  彭洪友13510801838

我有RCC很成熟的量產方案,不知貴司是否需要兼職或者購買方案?13713781477

變壓器漏感大或感量不對．建義調整電感量．
