使用ti的28035調試全橋LLC，測試變頻功能時發現出現脈沖丟失現象。

1，工作模式：PWM計數器單相遞增模式，PWM1A，PWM1B，PWM2A，PWM2B，PWM2模塊移相6個始終周期，定時器500uS，187kHz，400kHz兩種頻率來回切換，每次進定時器更新寄存器變頻。工作主頻40MHz

2，每次進定時器，更新周期寄存器、比較器數值、死區時間這三項，發現脈沖會出現丟失或者不同步情況，偶爾會出現，不是每次都出現。

3，大家用28035或者ti的DSP是怎樣做變頻處理的，歡迎指教。

請大家?guī)兔纯词鞘裁丛?，謝謝。

ch1：PWM1A; ch2:PWM1B；ch3:PWM2A，ch4:PWM2B互補模式輸出，PWM1是50%占空比，PWM2是45%占空比。

使用PWM1互補模式更新頻率，也會出現脈沖確實的情況，如圖2所示。

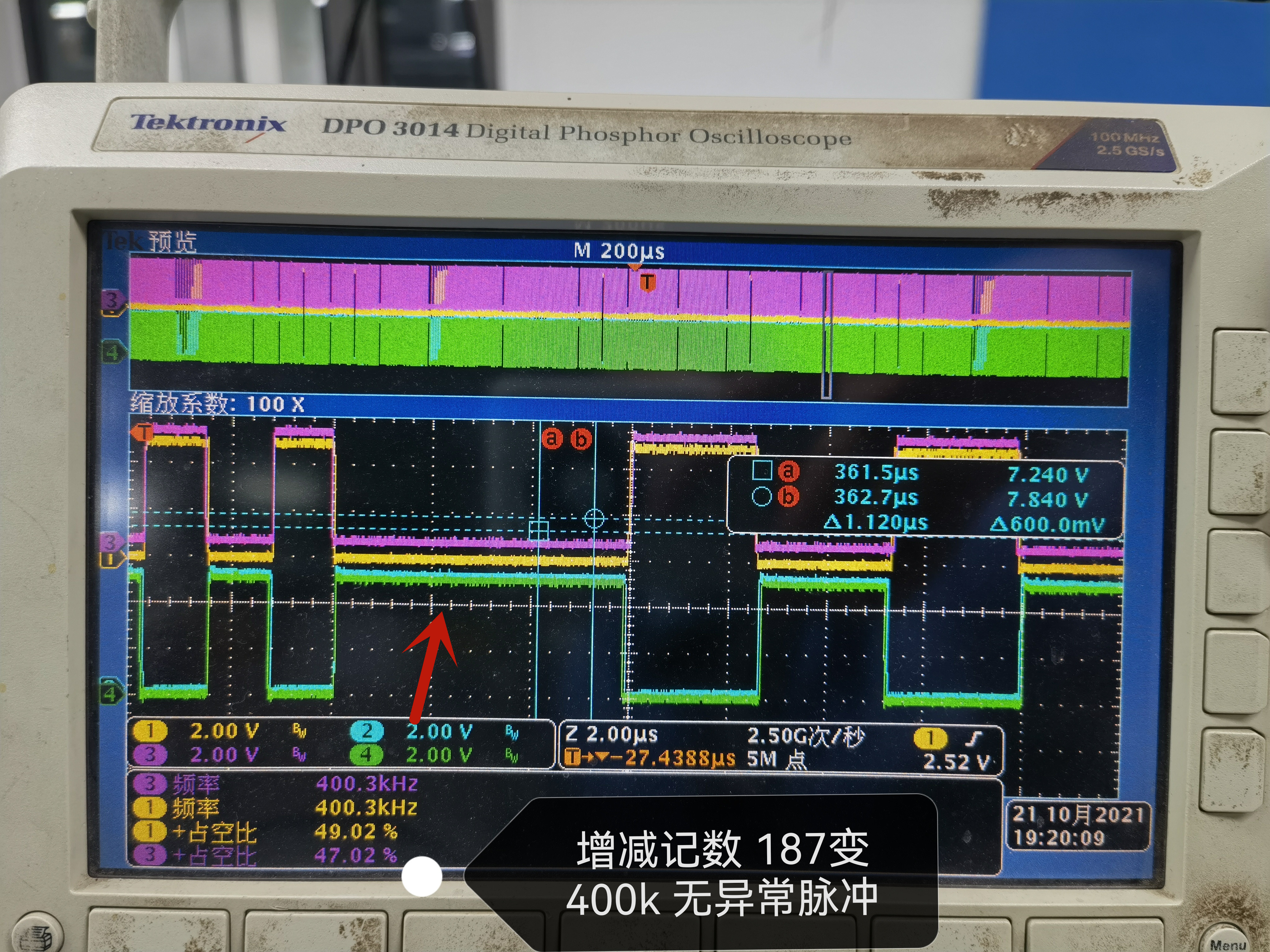

圖1 從187K變頻到400khz，PWM1模塊完成變化，PWM2模塊滯后2個周期才變頻。

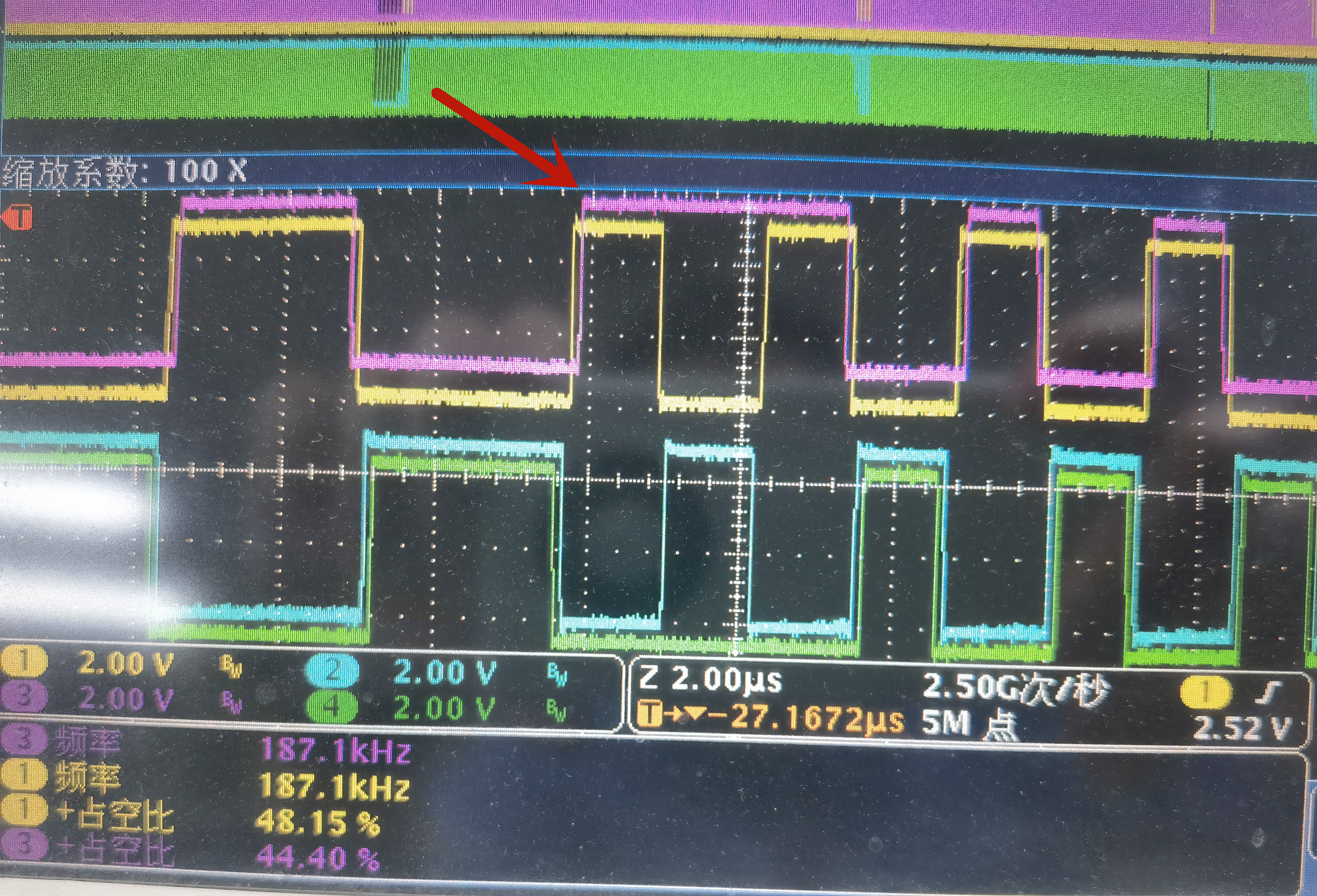

圖2 雖然兩個模塊PWM1和PWM2同時變頻，但時間跨越了2個周期，這個脈沖時間很長。

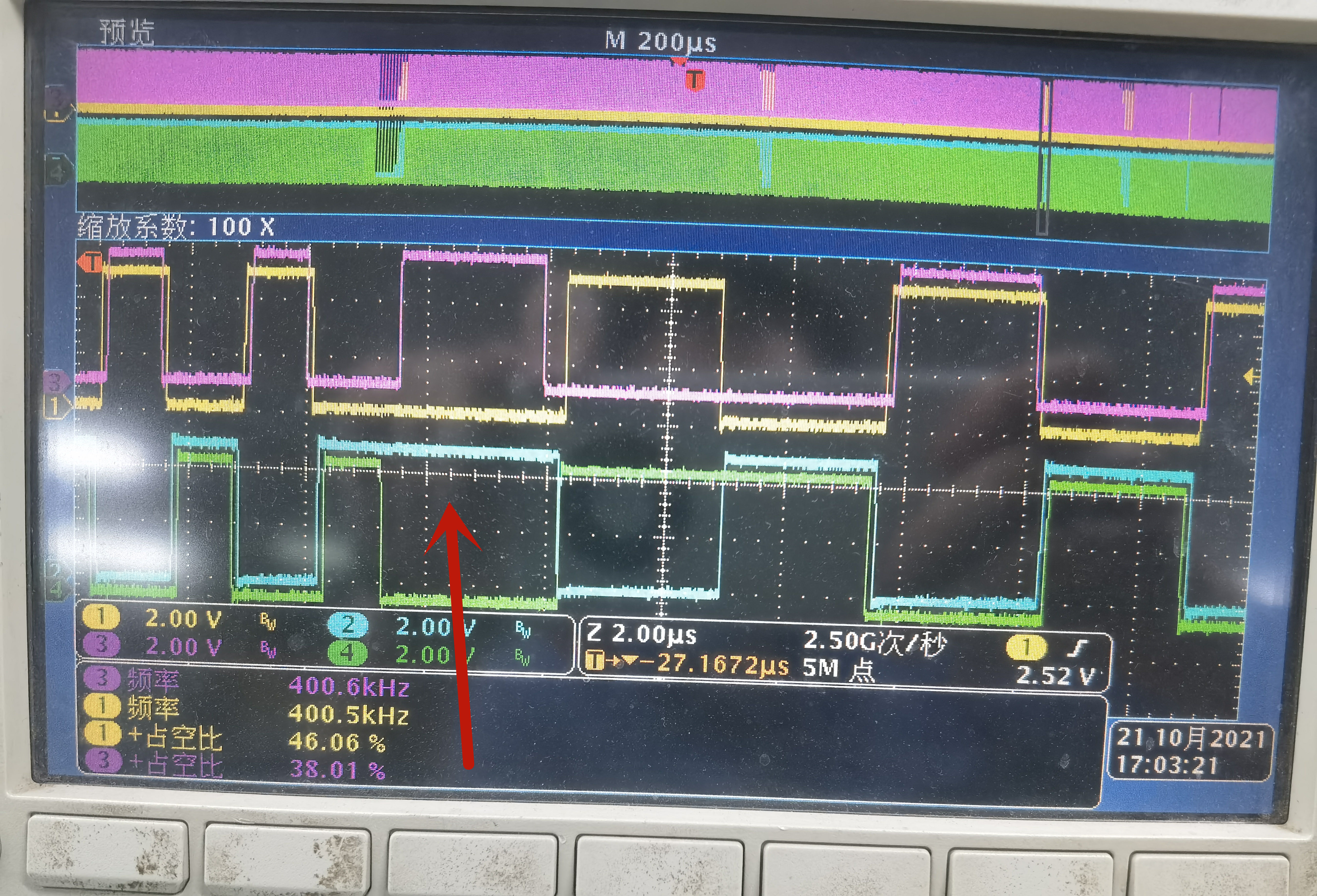

圖3 脈沖更新不同步，兩個脈沖更新時間不同步造成了這種現象。
